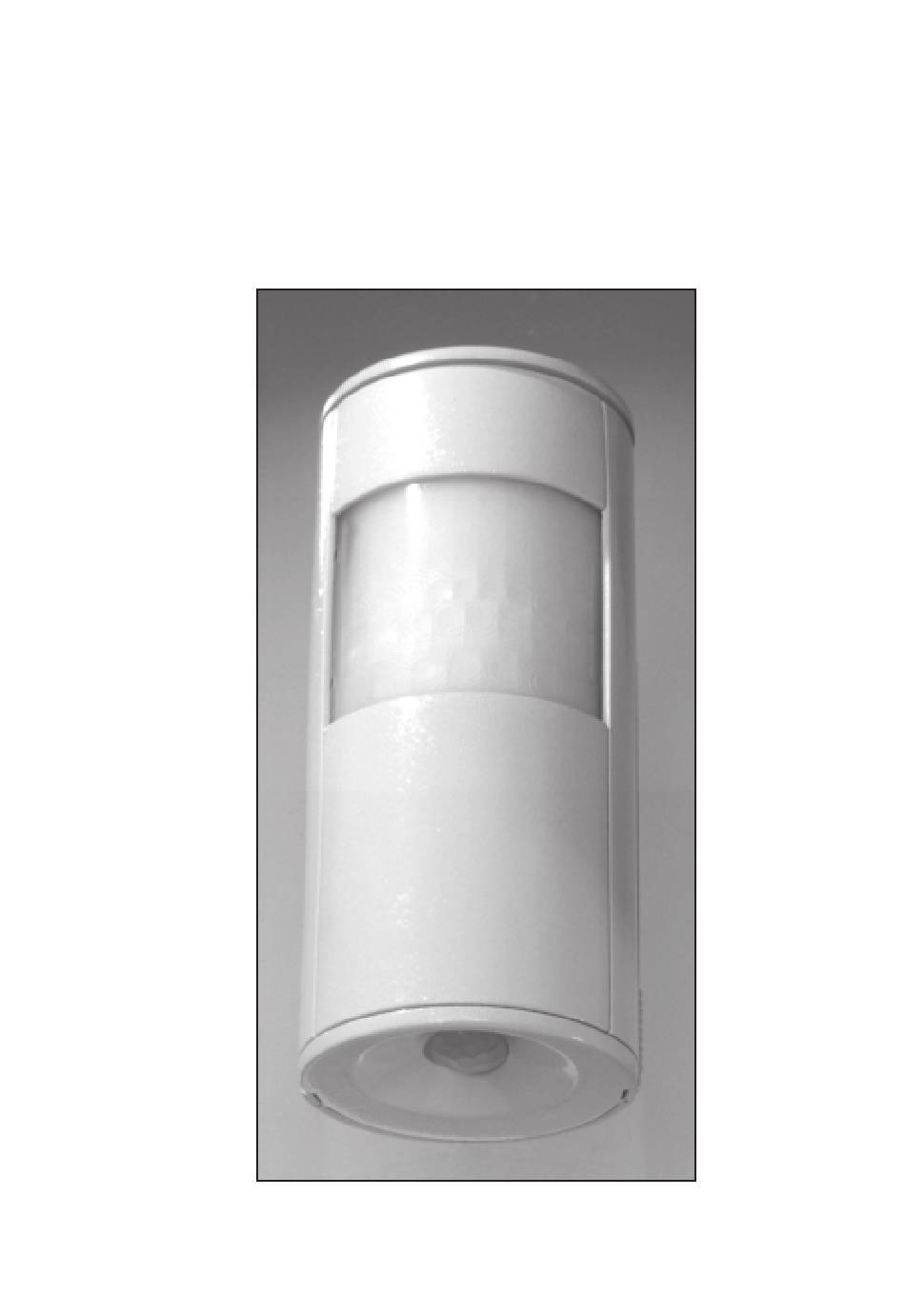

2-Kanal-Funk-Bewegungsmelder
2-Kanal-Funk-Bewegungsmelder
FS20 PIRI-2
FS20 PIRI-2
Bedienungsanleitung
Bedienungsanleitung
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
Telefon 04 91/600 888 • Telefax 04 91/6008-244
Telefon 04 91/600 888 • Telefax 04 91/6008-244
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ELV Elektronik FS20 PIRI-2

  • Seite 1 FS20 PIRI-2 FS20 PIRI-2 Bedienungsanleitung Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244 Telefon 04 91/600 888 • Telefax 04 91/6008-244...
  • Seite 2 2. Ausgabe Deutsch, März 2009, Dokumentation © 2006 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch druck tech nische Mängel oder Druckfehler aufweist.
  • Seite 3: Inhaltsverzeichnis

    Inhalt EinführunG, funkTionEn 1.1. Funktionen ................4 1.2. Werkseinstellung ...............5 insTALLATion.................5 2.1. Allgemeine Hinweise zur Montage ..........5 2.2. Montage FS20 PIRI-2 ...............7 2.3. Bedien-, Anzeige- und Einstellelemente ........9 2.4. Batterien einlegen ..............10 inbETriEbnAhmE ...............11 3.1. Schnell-Inbetriebnahme mit Werkseinstellung ......11 3.2. Gehtest..................11 DAs fs20-ADrEss-sysTEm ..........12...
  • Seite 4: Einführung, Funktionen

    · Timerprogrammierung des Empfängers (1 Sek. bis 4,5 Std.) inklusive Slow-on-/Slow-off-Funktion für Dimmer möglich · manuelles Schalten des Empfängers durch Bedientasten am FS20 PIRI-2 möglich Achtung! Der fs20 Piri-2 ist nur für die nutzung in trockenen innenräumen zugelassen! Das Gerät ist nicht wassergeschützt!
  • Seite 5: Werkseinstellung

    1.2. werkseinstellung Der FS20 PIRI-2 ist ab Werk sofort einsatzfähig und mit folgenden Werks- einstellungen konfiguriert: · kanal 1 aktiviert (EIn) · Ansprechen auch im Hellen (Dämmerungsschalter-funktion inaktiv) · Einschaltdauer des Empfängers nach Auslösung durch Bewegung vor dem Melder: 1 Minute, dann wird die Last abgeschaltet (sendebe- fehl).
  • Seite 6 Erfassungsbereiche FS20 PIRI-2 der Hauptlinse Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
  • Seite 7: Montage Fs20 Piri-2

    Objekt und dem jeweiligen Hintergrund · Eine Erfassung durch Glas hindurch ist nicht möglich. · Achten Sie bei der Montage darauf, dass der FS20 PIRI-2 nicht direkt auf oder in der Nähe von großen Metallgegenständen (Heizung, aluka- schierte Wän...
  • Seite 8 Bohrlöchern tragfähig ist und dort keinen keine Strom-, Gas-, Wasser-, Abflussleitungen etc. verlaufen. · Bohren Sie jeweils ein 5 mm Loch mit min. 35 mm Tiefe und stecken Sie den bzw. die Dübel ein. · Positionieren Sie den Wand-/Deckenhalter über den Bohrlöchern und befestigen Sie den Halter mit der Schraube bzw.
  • Seite 9: Bedien-, Anzeige- Und Einstellelemente

    2.3. bedien-, Anzeige- und Einstellelemente Taste 1 Taste 2 Taste 3 Taste 4 Status-LED* DIP-Schalter für Kanal-Aktivierung/ Deaktivierung und Dämmerungs- schalter-Funktion batteriefach öffnen: Wand-/Deckenhalter nach oben abziehen (1). Batteriefachdeckel * Die Status-LED befindet sich hochschieben (2) und hinter der Erfassungslinse auf abnehmen (3) der Frontseite, ihr Leuchten ist durch die Linse sichtbar...
  • Seite 10: Batterien Einlegen

    2.4. batterien einlegen Der PIR-Melder benötigt 3 Batterien der Größe LR6/Mignon/AA. Wir empfehlen für eine lange Betriebsdauer der Batterien, Marken-Alkaline- Batterien einzusetzen. · Nehmen Sie die Batteriefachabdeckung, wie unter 2.3. erläutert, ab. · Prüfen Sie, ob die Einstellungen des 4-fach-Dip-Schalters im Bat- teriefach der mittleren Batterie den gewünschten Betriebsmodi ent- sprechen bzw.
  • Seite 11: Inbetriebnahme

    · Versetzen Sie den jeweiligen Empfänger entsprechend seiner Bedie- nungsanleitung in den Adress-Programmiermodus. · Drücken Sie jetzt Taste 2 (Kanal 2: Taste 4) im Tastenfeld des FS20 PIRI-2. · Die Status-LED am Empfänger verlischt. · Testen Sie die Schaltfunktion durch kurzes Betätigen der Tasten 2 bzw.
  • Seite 12: Das Fs20-Adress-System

    wenn gleichzeitig die Umgebungshelligkeit über dem programmierten Helligkeitsgrenzwert liegt. Außerdem ist der programmierte Sendeabstand (Werkseinstellung: 24 s) des jeweiligen Kanals zu berücksichtigen, der mehrfaches Aus- lösen in zu kurzen zeitlichen Abständen verhindert. · Zur individuellen Optimierung des Erfassungsbereiches kann der PIR- Melder im Wand- / Deckenhalter gedreht werden.
  • Seite 13: Einordnung Des Fs20 Piri In Das Adress-System

    Adressgruppe und eine Unteradresse verwendet. Mit speziellen Adressgruppenzuweisungen ist auch eine Programmierung der Fernbedie- nung, hier des FS20 PIRI-2, als lokaler oder globaler Master möglich. Für die Eingabe des 8-stelligen Hauscodes, der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse werden die Ziffern bzw. Tasten 1 bis 4...
  • Seite 14: Hauscode Einstellen

    Aufleuchten der Status- und Programmier-LED ist von vorn durch die Hauptlinse sichtbar ). Mit dieser Adressierung stehen für die Nutzung des FS20 PIRI-2 225 Ein- zeladressen, 15 Funktionsgruppen, 15 lokale Masteradressen und 1 glo- bale Masteradresse innerhalb jedes Hauscodes zur Verfügung.
  • Seite 15: Adressen Einstellen

    5.2. Adressen einstellen Die Adresse eines Kanals setzt sich aus der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse zusammen. Werkseitig ist für alle Kanäle die Adressgruppe „11“ eingestellt. Sollen mehrere Sender parallel betrieben werden und dabei unter- schiedliche Empfänger steuern, so sind an den Sendern unterschiedli- che Adressen einzustellen.
  • Seite 16: Zuweisung Von Funktionsgruppen Und Masteradressen

    Werkseitig sind den Tasten- paaren (Tastenpaar 1: Taste 1+2; Tastenpaar 2: Taste 3+4) fol gende Adressenpaarungen zu ge ordnet: Tastenpaar Adresse 11 11 11 12 bitte beachten! Sowohl die Adressgruppe 44 als auch die Unteradresse 44 haben eine besondere Bedeutung (siehe folgendes Kapitel)! 5.2.2.
  • Seite 17 Hauscode z. B. 1234 1234 Globale Masteradresse 4444 Funktionsgruppe 44xx z.B. 4411 Deckenlampen 1111 1144 1122 4411 1144 4444 4444 Lokale 1411 1131 4411 1144 1412 4444 Masteradresse 4444 4444 z.B.1144 1212 4411 4444 1311 1211 4411 4444 Um die Adressbereiche gleichmäßig auf das Haus zu verteilen, wurde jedem Raum eine andere Adressgruppe zugewiesen: Raum A: 11, Raum B: 12, Raum C: 13, Raum D: 14.
  • Seite 18: Individuelle Einstellungen

    eine der 15 lokalen Masteradressen gewählt wird. Der mögliche Bereich für die Adressgruppe ist dabei wieder 11 bis 43. Alle Lampen im Haus sind des Weiteren über die globale Masteradresse 4444 steuerbar. Die Markise wurde nicht auf diese Adresse programmiert und ist deshalb nur über ihre Einzeladresse ansprechbar.
  • Seite 19: Kanal Aktivieren

    6.2. kanal aktivieren Die Aktivierung bzw. Deaktivierung jedes Kanals erfolgt durch zwei DIP-Schalter je Kanal: Kanal 1 - DIP-Schalter 1 und 2 Kanal 2 - DIP-Schalter 3 und 4 Diese sind jeweils nach folgender Tabelle einzustellen: (grau hinterlegte Felder: Werks- einstellung) DiP-schalter off Kanal 1 aus...
  • Seite 20: Helligkeitswert Festlegen

    6.3. helligkeitswert festlegen Der Helligkeitswert, bei dem die Schaltgrenze zwischen Hell und Dunkel liegen soll, ist in einem weiten Bereich einstellbar. Die Programmierung ist bei der Um- gebungshelligkeit vorzunehmen, bei der später geschaltet werden soll, da die aktuelle Helligkeit als Grenzwert gespeichert wird.
  • Seite 21 · Jetzt haben Sie eine Minute Zeit, batteriefach schließen. das Batteriefach zu schließen Gerät in wand-/Deckenhalter und das Gerät in den Wand-/ einsetzen. Deckenhalter einzusetzen. nach 1 minute messung und speicherung des Grenzwertes · nach einer Minute nach Drü cken von Taste 3 wird die aktuelle LED verlischt Helligkeit gemessen und als...
  • Seite 22: Einschaltdauer Festlegen

    6.4. Einschaltdauer festlegen Die an die angesteuerte FS20- Empfangskomponente gesendete Einschaltdauer ist von 0,25 Sek. bis 4,25 Std. bzw. endlos einstellbar. 5 s drücken - Drücken Sie Taste 2 (4) für ca. 5 Sek., bis die Status-LED oder blinkt. (5 s drücken) LED blinkt ·...
  • Seite 23: Sendeabstand Festlegen

    6.5. sendeabstand festlegen Der Sendeabstand ist die Zeit, die mindestens seit der letzten Auslö- sung vergangen sein muss, bevor der Bewegungsmelder bei der nächsten Bewegungs-Detektion wieder einen Sendebefehl auslö- sen darf. Für den Sendeabstand stehen die Zeiten 8 – 24 – 56 – 120 Sek. zur Auswahl.
  • Seite 24: Sendebefehl Festlegen

    6.6. sendebefehl festlegen Der Sendeabstand ist der Funk- befehl, der bei Auslösen des Be- wegungsmelders an die FS20-Emp- fänger gesendet wird. Hierdurch sind verschiedene Reaktionen am Empfänger auslösbar. · Drücken Sie die Tasten 1, 3 und oder drücken 4 (3, 1 und 2) gemeinsam für ca.
  • Seite 25: Filterzeit Festlegen

    6.7. filterzeit festlegen Die Filterzeit legt fest, wie lange die Umgebungshelligkeit über dem ein- gestellten Schwellwert liegen muss, bis der Zustand „Hell“ erkannt wird und in der Einstellung „Schalten bei Dunkel“ nicht mehr geschaltet wird. Je länger diese Zeit ist, desto länger dauert es, bis ausreichende Helligkeit über dem eingestellten Grenzwert erkannt wird –...
  • Seite 26: Auf Werkseinstellung Zurücksetzen

    Einstellung zurück. 6.9. Timer der Empfänger programmieren Soll der vom FS20 PIRI-2 angesteuerte Empfänger auch von anderen Sendern (Handfernbedienungen) unter Nutzung des internen Timers bedient werden, so ist der interne Timer des Empfängers wie folgt zu pro- grammieren: Drücken Sie die beiden Tasten des zugehörigen Kanalpaares...
  • Seite 27: Batteriewechsel/„Low Bat"-Anzeige

    Um die vergebenen Adressen nicht zu verändern, warten Sie, bis der Programmiermodus automatisch beendet wird. Um mit dem FS20 PIRI-2 die interne Timerzeit des Empfängers zu nutzen, ist ein Sendebefehl zwischen 11 und 32 zu wählen. 7. batteriewechsel/ „Low bat”-Anzeige Sind die Batterien verbraucht, zeigt der PIR-Melder über die Status-LED...
  • Seite 28: Technische Daten

    Breitbandstörungen in städtischen Gebieten können Pegel erreichen, die den Signal-Rauschabstand verkleinern, wodurch sich die Reichweite ver ringert. · Mangelhaft abgeschirmte PCs können in den Empfänger einstrahlen und die Reichweite verringern. 9. Technische Daten fs20 Piri-2 Funktionsprinzip: ............. Passiv-Infrarot-Detektion PIR-Sensorcharakteristik: - Hauptlinse · Reichweite: ..................ca. 12 m ·...
