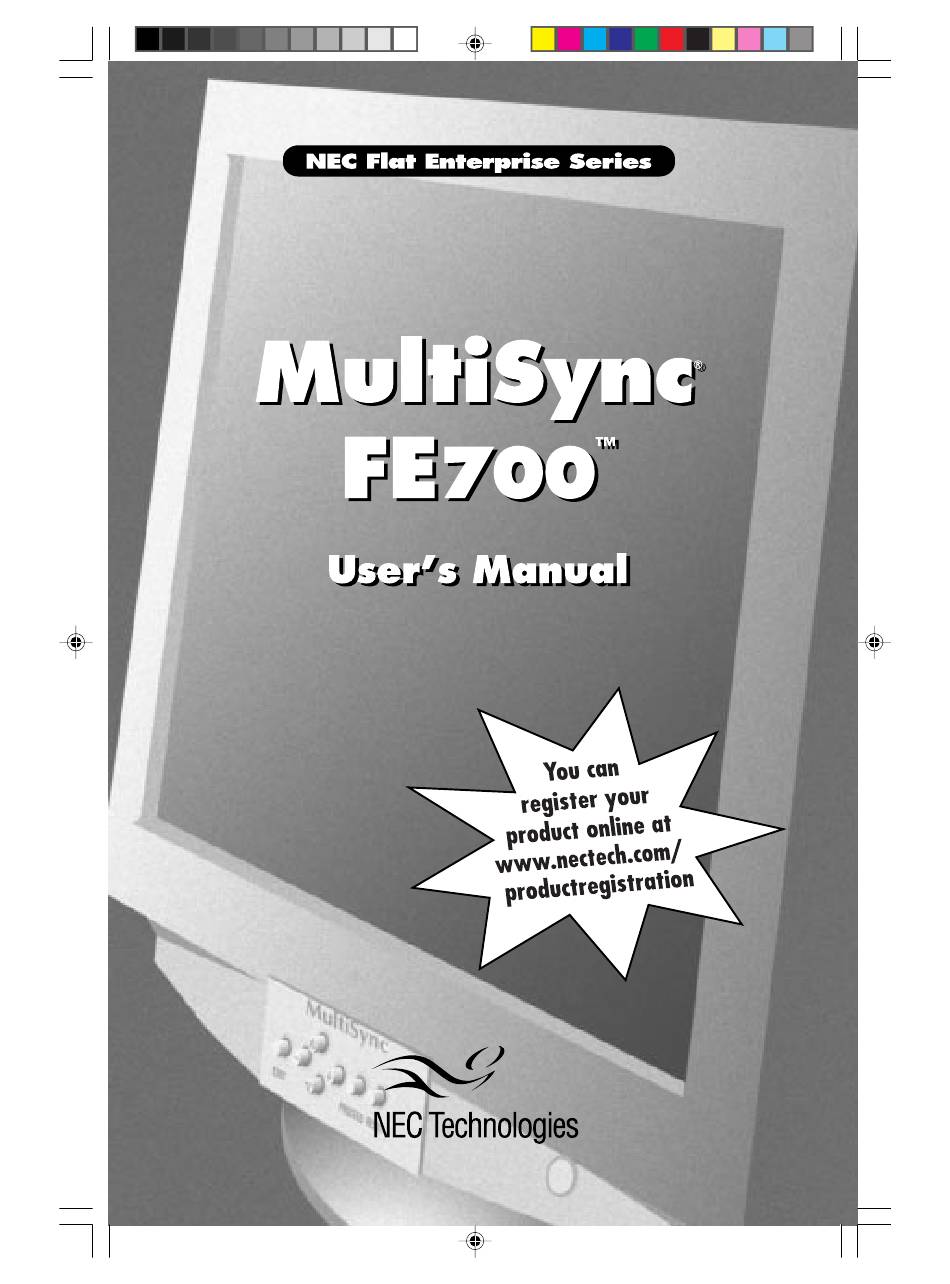

  • Seite 1 78135061.wpc 8/16/99, 3:37 PM...

  • Seite 2: Inhaltsverzeichnis

    Index Warning Contents Quick Start Controls Recommended Use Specifications Features Troubleshooting References Limited Warranty TCO’99 15-16 Avertissement Contenu Mise en marche rapide 20-21 Commandes 22-24 Usage recommandé 25-26 Fiche technique Fonctions Dépannage Références Garantie limitée TCO’99 32-33 Warnung Lieferumfang Quick Start 38-39 Bedienungselemente 40-42...

  • Seite 3: Fcc Information

    WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

  • Seite 4: Contents

    Contents You can register your product online at www.nectech.com/productregistration Your new NEC Technologies MultiSync monitor box* ® ™ should contain the following: • MultiSync FE (JC-17W01) Monitor with tilt/swivel base • Power Cord • Captive Signal Cable • User’s Manual Captive Signal Cable User’s Manual...

  • Seite 5: Quick Start

    15-pin mini D-SUB end of the captive signal cable to the MultiSync FE Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the MultiSync FE Macintosh cable adapter, call NEC Technologies at (800) 820-1230. 4. For download information on the Windows ® 95/98 INF file for your MultiSync monitor, refer to the References section of this User’s Manual.
  • Seite 6 Quick Start cont. Figure B.1 Figure C.1 Figure D.1 78135061.wpc 8/16/99, 3:38 PM...

  • Seite 7: Controls

    Controls (On-Screen Manager) control buttons on the front of the monitor function ™ as follows: Main Menu Sub-Menu EXIT Exits the OSM menu. Exits to the OSM controls main menu. CONTROL Moves the highlighted Moves the highlighted area area up/down to select up/down to select one of the one of the controls.
  • Seite 8 Kelvin. If a setting is adjusted, the name of the setting will change from Kelvin to Custom. Red, Green, Blue: NEC's AccuColor Control System decreases or increases the monitor's red, green or blue color guns depending upon which is selected. The change in color will appear on screen and the direction (decrease or increase) will be shown by the bars.
  • Seite 9 Controls cont. Factory Preset: Selecting Factory Preset allows you a reset most OSM control ™ settings back to the factory settings. A warning statement will appear to confirm that you do want to reset ALL settings. Individual settings can be reset by high- lighting the control to be reset and pressing the RESET button.

  • Seite 10: Recommended Use

    Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC ® ™ COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.
  • Seite 11 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC at (800) 820-1230, NEC FastFacts information at (800) 366-0476 and request ™...

  • Seite 12: Specifications

    832 x 624 @ 55 to 105 Hz 1024 x 768 @ 55 to 87 Hz ....... NEC cites recommended resolution at 1152 x 870 @ 55 to 77 Hz 85 Hz for optimal display performance.

  • Seite 13: Features

    FullScan Capability: Allows you to use the entire screen area in most resolu- ™ tions, significantly expanding image size. OSM Display Screen Copyright 1999 by NEC Technologies, Inc. 78135061.wpc 8/16/99, 3:39 PM...

  • Seite 14: Troubleshooting

    Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •...

  • Seite 15: References

    References • BBS (978) 742-8706 NEC Technologies’ Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communication parameters are: 300/1200/2400/9600/14.4k/28.8k bps, no parity, 8-data bits, 1 stop bit • Customer Service/ Technical Support (800) 632-4662 (978) 742-7049 •...

  • Seite 16: Limited Warranty

    Limited Warranty NEC Technologies, Inc. (hereinafter “NECTECH”), warrants this Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NECTECH’s sole option) any part of the enclosed unit which proves defective for a period of three (3) years from the date of first consumer purchase.

  • Seite 17: Tco'99

    TCO’99 Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product devel- oped for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
  • Seite 18 TCO’99 cont. accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

  • Seite 19: Röntgenstrahlung

    Röntgenstrahlung Die in diesem Gerät erzeugten Röntgenstrahlen sind durch die eigensichere Kathodenstrahlröhre ausreichend abgeschirmt. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

  • Seite 20: Avertissement

    AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...

  • Seite 21: Contenu

    Contenu Votre produit peut être enregistré sur Internet à l’adresse http://www.nectech.com/productregistration La boîte* de votre nouveau moniteur NEC Technologies MultiSync ® contient : • Moniteur MultiSync FE (JC-17W01) avec socle inclinable/rotatif • Cordon d’alimentation • Câble de signal captif • Guide de l’utilisateur Câble de signal captif...

  • Seite 22: Mise En Marche Rapide

    Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble MultiSync FE Macintosh, appeler NEC Technologies au (800) 820-1230. 4. Pour les informations de téléchargement sur le fichier INF Windows 95/98 pour le ®...
  • Seite 23 Mise en march rapide (suite) Figure B.1 Figure C.1 Figure D.1 78135061.wpc 8/16/99, 3:39 PM...

  • Seite 24: Commandes

    Commandes Les touches de commandes OSM (Gestionnaire à l'écran) à l'avant du moniteur fonctionnent comme suit : Menu principal Sous-menu Quitte le menu OSM. Retour au menu principal OSM. EXIT CONTROL Déplace la zone en surbrillance vers Déplace la zone en surbrillance vers le haut/le bas pour sélectionner une le haut/le bas pour sélectionner une des commandes.
  • Seite 25 Commandes (suite) Système de commande de couleurs/ Système de commande AccuColor ® Sélectionnez le réglage couleur au moyen des réglages préprogrammés 1 à 5. La barre est remplacée par le réglage couleur initial de 1 à 5. Chaque réglage couleur préprogrammé...
  • Seite 26 Commandes Commandes (suite) Préréglage usine : Cette fonction vous permet de remettre tous les paramètres de l’OSM à leur état d’origine. Une fenêtre d’alerte vous demandera de confirmer si vous désirez rappeller tous les réglages usine. Les réglages individuels peuvent être réinitialisés en mettant en surbrillance la commande à...

  • Seite 27: Usage Recommandé

    Usage recommandé Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MULTISYNC ® • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques.
  • Seite 28 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC au (800) 820-1230, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476 et demander le document n 900108 ou écrire à...

  • Seite 29: Fiche Technique

    832 x 624 @ 55 à 105 Hz 1024 x 768 @ 55 à 87 Hz ......NEC recommande une résolution à 1152 x 870 @ 55 à 77 Hz 85 Hz pour des performances d’affichage 1280 x 1024 @ 55 à...

  • Seite 30: Fonctions

    Capacité FullScan (Balayage complet) : Permet d'utiliser la totalité de la surface d'écran dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. OSM Display Screen Copyright 1999 par NEC Technologies, Inc. 78135061.wpc 8/16/99, 3:40 PM...

  • Seite 31: Dépannage

    Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans son logement. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble d’interface doit être bien connecté à la carte vidéo/l'ordinateur. •...

  • Seite 32: Références

    Références • BBS (978) 742-8706 Le système de babillard électronique NEC Technologies est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/1,4 k/28,8 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •...

  • Seite 33: Garantie Limitée

    Garantie limitée NEC Technologies, Inc. (ci-après «NECTECH») garantit que ce produit est exempt de vice de fabrication et de main-d’oeuvre et, selon les conditions énoncées ci-dessous, accepte de réparer ou remplacer, à sa discrétion, toute pièce de l'appareil concerné qui s'avérerait défectueuse et ce, pendant une période de trois (3) ans à...

  • Seite 34: Tco'99

    TCO’99 Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.
  • Seite 35 TCO’99 (suite) 25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible. Plomb** Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à...

  • Seite 36: Röntgenstrahlung

    Röntgenstrahlung Die in diesem Gerät erzeugten Röntgenstrahlen sind durch die eigensichere Kathodenstrahlröhre ausreichend abgeschirmt. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

  • Seite 37: Déclaration De Conformité

    FCC. MultiSync est une marque déposée de NEC Technologies, Inc. aux États-Unis et de NEC Home Electronics, Ltd. au Canada, au R.-U., en Allemagne, en France, en Espagne, en Italie, en Autriche, au Benelux, en Suisse, au Danemark, en Finlande et en Arabie Saoudite. AccuColor, OptiClear et ErgoDesign sont des marques déposées de NEC Technologies, Inc.

  • Seite 38: Warnung

    WARNUNG UM BRÄNDE BZW. ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS. VERWENDEN SIE DEN GEPOLTEN STECKER DIESES GERÄTS NICHT MIT EINER VERLÄNGERUNGSSTECKDOSE ODER ANDEREN STECKDOSEN, WENN DIE POLE NICHT ZUR GÄNZE IN DIESE EINGEFÜHRT WERDEN KÖNNEN.

  • Seite 39: Lieferumfang

    Lieferumfang Sie können lhr Gerät auch im Internet unter der Adresse http://www.nectech.com/productregistration Ihr neues MultiSync Monitor-Paket* von NEC Technologies ® ™ sollte den nachfolgenden Inhalt umfassen: • MultiSync FE (JC-17W01) Monitor mit Schwenk-/Neigefuß • Netzkabel • Videosignalkabel • Benutzerhandbuch Videosignalkabel...

  • Seite 40: Quick Start

    Schließen Sie den 15-poligen Mini-D-SUB-Stecker des Videosignalkabels an den an Ihrem Computer angesteckten Macintosh-Kabeladapter an (Abbildung B.1). Ziehen Sie alle Schrauben fest. HINWEIS: Den MultiSync FE Macintosh-Kabeladapter können Sie bei NEC Technolo- gies unter der Telefonnummer (800) 820-1230 bestellen. 4. Download-Informationen über die Windows ®...
  • Seite 41 Quick Start / Fortsetzung Abbildung B.1 Abbildung C.1 Abbildung D.1 78135061.wpc 8/16/99, 3:41 PM...

  • Seite 42: Bedienungselemente

    Bedienungselemente Mit den vorne am Monitor befindlichen OSM - (On-Screen Manager)-Tasten ™ werden die folgenden Funktionen ausgeführt: Hauptmenü Untermenü Beendet das OSM-Menü. Führt zum OSM-Hauptmenü zurück. EXIT Verschiebt den hervorgehobenen Verschiebt den hervorgehobenen CONTROL Bereich nach oben/unten, um Bereich nach oben/unten, um einen Menüpunkt auszuwählen.

  • Seite 43: Geometrie-Einstellungen

    Bedienungselemente / Fortsetzung Color Control / AccuColor ® Control System Die Farbvoreinstellungen 1 bis 5 dienen zur Auswahl der gewünschten Farbeinstellung. Der Balken wird durch die ausgewählte Farbeinstellung von 1 bis 5 ersetzt. Jede Farbeinstellung wird im Werk an die angegebene Kelvin-Zahl angepaßt. Wenn eine Einstellung modifiziert wird, ändert sich der Name der Einstellung von Kelvin in den vom Benutzer für die Einstellung vorgegebenen Namen.
  • Seite 44 Bedienungselemente / Fortsetzung Werkseinstellung: Wenn Sie die Einstellung Factory Preset auswählen, können Sie die meisten OSM -Einstellungen auf die Werkseinstellungen zurücksetzen. Es wird eine ™ Warnung eingeblendet, in der Sie dazu aufgefordert werden, zu bestätigen, daß Sie ALLE Einstellungen zurücksetzen wollen. Einzelne Einstellungen können durch Hervorheben der Einstellung, die Sie zurücksetzen wollen, und anschließende Betätigung der RESET-Taste zurückgesetzt werden.

  • Seite 45: Empfehlungen Für Die Verwendung

    Empfehlungen für die Verwendung Vorsichtsmaßnahmen und Wartung UM DIE OPTIMALE LEISTUNGSFÄHIGKEIT IHRES MULTISYNC ® ™ MONITOR ZU GEWÄHRLEISTEN, SOLLTEN SIE BEI DER AUFSTELLUNG UND VERWENDUNG IHRES GERÄTES DIE FOLGENDEN PUNKTE BEACHTEN • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können.
  • Seite 46 Kontrasts zu einer Überanstrengung der Augen führen könnte Nähere Informationen über die Einrichtung einer gesunden Arbeitsumgebung erhalten Sie, wenn Sie NEC unter der Telefonnummer (800) 820-1230 bzw. NEC FastFacts unter der Telefonnummer (800) 366-0476 kontaktieren und das Dokument # 900108 anfordern.

  • Seite 47: Technische Daten

    832 x 624 @ 55 bis 105 Hz 1024 x 768 @ 55 bis 87 Hz ...... Für optimale Darstellungsleitung 1152 x 870 @ 55 bis 77 Hz des Monitors empfiehlt NEC eine 1280 x 1024 @ 55 bis 66 Hz Auflösung bei 85 Hz.

  • Seite 48: Funktionen

    Grafikkarte eingestellt, wodurch das Bild in der erforderlichen Auflösung angezeigt wird FullScan : Erlaubt es Ihnen, in den meisten Auflösungsbereichen die gesamte Bildschirmfläche ™ zu nutzen, wodurch die Bildgröße signifikant gesteigert wird OSM Display Screen Copyright 1999, NEC Technologies, Inc. 78135061.wpc 8/16/99, 3:41 PM...

  • Seite 49: Fehlerbehebung

    Fehlerbehebung Keine Bildanzeige • Vergewissern Sie sich, daß die Grafikkarte vollständig eingeschoben ist. • Vergewissern Sie sich, daß der Einschaltknopf des Monitors und der Einschaltknopf des Computers auf ON stehen. • Vergewissern Sie sich, daß das Signalkabel ordnungsgemäß an Computer und Grafikkarte angeschlossen ist.

  • Seite 50: Verweise

    Verweise • BBS (978) 742-8706 Das Remote Bulletin Board System von NEC Technologies ist ein elektronischer Service, den Sie mit Hilfe Ihres Systems und eines Modems nutzen können. Die Kommunikationsparameter lauten: 300/1200/2400/9600/14,4k/ 28,8k bps, keine Parität, 8 Datenbits, 1 Stopbit •...

  • Seite 51: Beschränkte Gewährleistung

    Beschränkte Gewährleistung NEC Technologies, Inc. (nachstehend als „NECTECH“ bezeichnet) garantiert hiermit, daß dieses Produkt keinerlei Material- und Verarbeitungsfehler aufweist, und verpflichtet sich unter den nachstehenden Bedingungen dazu, innerhalb eines Zeitraums von drei (3) Jahren nach dem Datum des ersten Erwerbs durch einen Verbraucher jedweden Teil des gegenständlichen Produkts, der sich als defekt erweist, (nach...

  • Seite 52: Tco'99

    TCO’99 Herzliche Gratulation! Sie haben gerade eines der unter TCO’99 zugelassenen und zertifizierten Produkte erworben. Damit steht lhnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.
  • Seite 53 TCO’99 Fortsetzung bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten. TCO’99 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, keine Entflammungsverzögerer mit organisch gebundenem Chlor oder Brom enthalten dürfen.
  • Seite 54 Röntgenstrahlung Die in diesem Gerät erzeugten Röntgenstrahlen sind durch die eigensichere Kathodenstrahlröhre ausreichend abgeschirmt. Unsachgemäße Eingriffe, insbesondere Veränderungen der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

  • Seite 55: Konformitätserklärung

    Wir erklären hiermit, daß die obengenannte Ausrüstung den in den FCC-Bestimmungen enthaltenen technischen Standards entspricht. MultiSync ist ein eingetragenes Warenzeichen der Firma NEC Technologies, Inc. in den U.S.A. und der Firma NEC Home Electronics, Ltd. in Kanada, Großbritannien, Deutschland, Frankreich, Spanien, Italien, Österreich, den Benelux-Staaten, der Schweiz, Dänemark, Finnland, Norwegen und Saudi-Arabien.

  • Seite 56: Declaration Of Conformity

    FCC Rules. MultiSync is a registered trademark of NEC Technologies, Inc. in the U.S. and of NEC Home Electronics, Ltd. in Canada, UK, Germany, France, Spain, Italy, Austria, Benelux, Switzerland, Denmark, Finland, Norway and Saudi Arabia. AccuColor, OptiClear and ErgoDesign are registered trademarks of NEC Technologies, Inc.
