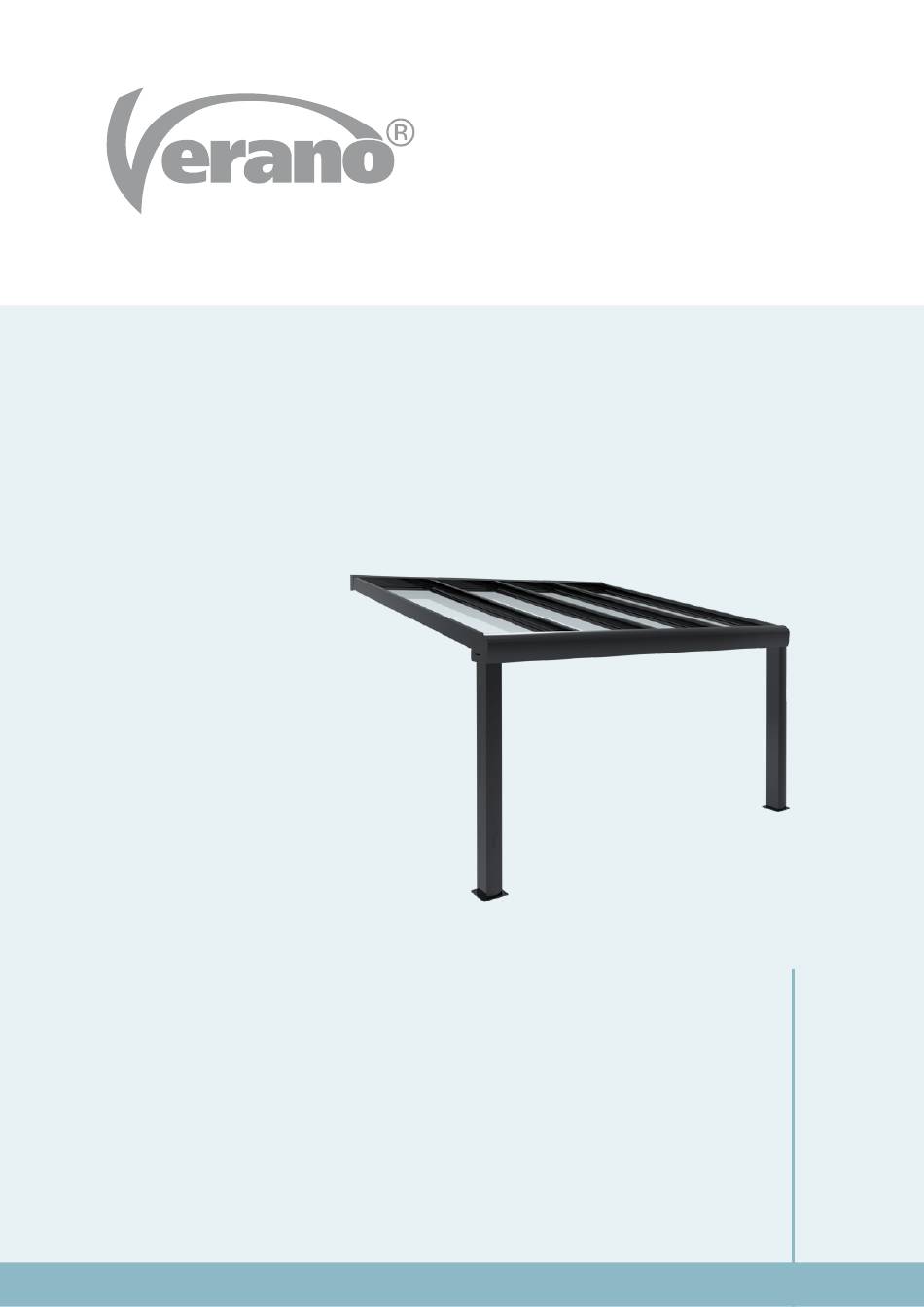

- Seite 1 MONTAGEANLEITUNG TERRASSENÜBERDACHUNG V920 - RIVA...
- Seite 2 MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Inhalt Seite Explosionszeichnung Stückliste Notwendiges Werkzeug Wichtig vor der Montage 1. Bohren des Wandprofils 2. Platzierung des Scharnierprofils 3. Regenrinne und Ständer 4. Fußplatte 5. Seitenträgerprofil aufstellen 6. Positionierung und Ausrichtung 7. Fußplatte festmachen 8. Zwischenträger aufstellen 9.
-
Seite 3: Explosionszeichnung
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Explosionszeichnung Druckfehler, Irrtümer und technische Änderungen vorbehalten. 1253- 191125D E... - Seite 4 MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Stückliste 21. Nuss für Fallrohrstutze 1. Wandprofil 22. Fallrohr ø 50 mm 2. Scharnierprofil 23. Klemmbügel, Fallrohr 3. Trägerprofil 24. Kondenzprofil für Polycarbonatplatte 4. Endleiste abdeckprofil 25. Glasplatte 5. Regenrinneprofil 26. Polycarbonatplatte 6. Ständer 27. Fundamentfuß 7.
-
Seite 5: Notwendiges Werkzeug
Wichtig vor der Montage Allgemeiner Warnhinweis Wenn Sie das Verano®-Produkt selbst montieren, ist das Ihr eigenes Risiko. Benutzen Sie diese Anweisungen nur als ein Hilfsmittel und nur bei der Montage dieses spezifischen Verano®-Produkts. Wenn es Ihnen nicht selbst gelingt, dann können Sie sich immer für eine professionelle Montage entscheiden. -
Seite 6: Bohrung Des Wandprofils
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA 100 mm Bohrung des Wandprofils 100 mm 100 mm 100 mm 10 mm Bohrlinie 100 mm 100 mm 10 mm Bohrlinie 10 mm Bohrlinie Bohren Sie Löcher in das Wandprofil. Abstand zwischen Löcher etwa 50 cm. •... -
Seite 7: Platzierung Des Scharnierprofils
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Platzierung des Scharnierprofils Stück Klebeband gegen Stück Klebeband gegen Wand Wand Wand Wand fallen des Scharnierprofils fallen des Scharnierprofils Compriband Compriband Druckfehler, Irrtümer und technische Änderungen vorbehalten. 1253- 191125D E... -
Seite 8: Regenrinne Und Ständer
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Regenrinne und Ständer 65 mm Bohrlinie 65 mm 65 mm 65 mm Bohrlinie Bohrlinie Bohrlinie 65 mm 65 mm 65 mm 65 mm Bohrlinie Bohrlinie Bohrlinie Bohrlinie Abflussverbindung • Nach dem Messen eine Zentrierbohrung auf der Bohrlinie an der Innenseite die Regenrinne bohren. •... - Seite 9 Rand kitten vor u B (x6) x Anzahl die Strahlprofile MONTAGEHANDLEIDING Rand kitten vor und TERRASSENÜBERDACHUNG V920 - RIVA nach der Montage Rand kitten vor und nach der Montage x Anzahl die Strahlprofile Rand kitten vor und B (x6) nach der Montage Fußplatte B (x6) Rand kitten vor und nach der Montage...
-
Seite 10: Seitenträger Aufstellen
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Seitenträger aufstellen Lassen Sie die Rinne etw verfallen nach das Fahlr Seitenträger - Wand (links und rechts) Seitenträger - Regenrinne (links und rechts) • Platzieren Sie das Trägerprofil (3) in dem • Legen Sie das Trägerprofil (3) in die Regenrinne (5). Scharnierprofil (2). -
Seite 11: Positionierung Und Ausrichtung
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Positionierung und Ausrichtung Lassen Sie die Rinne etwas Lassen Sie die Rinne etwas verfallen nach das Fahlrohr verfallen nach das Fahlrohr Lassen Sie die Rinne etwas verfallen nach das Fahlrohr Abfluss Abfluss Abfluss 90° 90° 90°... -
Seite 12: Zwischenträger Aufstellen
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Zwischenträger aufstellen Trägerprofil - Wand Trägerprofil - Regenrinne • Platzieren Sie das Trägerprofil (3) in dem • Legen Sie den Trägerprofil (3) in der Regenrinne (5). Scharnierprofil (2). • Schieben Sie das Fass (14) unter dem Trägerprofil (3). •... -
Seite 13: Verlegerichtung Von Glas-/Polycarbonatplatten
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Verlegerichtung von Glas-/Polycarbonatplatten Stopper Stopper Stopper Stopper Stopper Stopper Spiel von ± 5 mm Spiel von ± 5 mm Spiel von ± 5 mm ACHTUNG: Bei Glas die geschliffene Seite Spiel von ± 5 mm Stopper Spiel von ±... -
Seite 14: Wandgummis Platzieren
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Wandgummis platzieren Glas/Polycarbonat ‘klick’ ‘klick’ Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat Druckfehler, Irrtümer und technische Änderungen vorbehalten. 1253- 191125D E... -
Seite 15: Glasleisten Und Glasgummis Platzieren
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Glasleisten und Glasgummis platzieren ‘klick’ ‘klick’ ‘klick’ ‘klick’ Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat ‘klick’ ‘klick’ Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat ‘klick’ ‘klick’ Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat Glas/Polycarbonat Polycarbonat Polycarbonat Glas Glas Polycarbonat Polycarbonat Glas Glas Polycarbonat Polycarbonat Glas Glas Polycarbonat Polycarbonat... -
Seite 16: Wasserabfluss Und Abdeckprofil Ständer
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Wasserabfluss und Abdeckprofil Ständer Wasserabfluss befindet sich in der Innenseite des Ständern. Wasserabfluss: • Fahlrohr (22) auf Kanalisation einklicken und anschließen. • Abdeckprofil (7)in Ständer klicken. • Fundamentlöcher abdichten. ‘klick’ Druckfehler, Irrtümer und technische Änderungen vorbehalten. 1253- 191125D E... -
Seite 17: Verarbeitung Der Polycarbonatplatte
MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Verarbeitung der Polycarbonatplatte Lagerung Bei der Lagerung müssen die Polycarbonatplatten auf einem ebenen Untergrund liegen, beispielsweise auf Paletten. Die Platten dürfen nicht direkt auf dem Boden gestapelt werden. Vermeiden Sie direkte SonneneinTrägerung und n polycarbonaatplaat Regenwasser und decken Sie sie mit einer weißen Polyethylenfolie ab. - Seite 18 polycarbonaatplaat en voorkom het slingeren MONTAGEHANDLEIDING agen en boren. p een effen ondergrond TERRASSENÜBERDACHUNG V920 - RIVA igen. Daarna onmiddellijk t rechtstreeks dek af met witte olycarbonaatplaten n onder een afdak. rd tegen afschuiving door AntiDust tape (gesloten) AntiDust Tape (geschlossen) speling dient dan aan de zaag met fijn getand UV-Schutzfolie an Oberseite...
- Seite 19 AntiDust tape (gesloten) UV-laag weghalen ele speling dient dan aan de MONTAGEHANDLEIDING UV-laag zit boven n speling van circa 3 mm TERRASSENÜBERDACHUNG V920 - RIVA – 10 daarom valt condensvocht Condensprofiel khelling tussen 5 – 10 de onderzijde e van de plaat. lakt te worden met gesloten AntiDust tape Condensprofi...
- Seite 20 MONTAGEHANDLEIDING TERRASSENÜBERDACHUNG V920 - RIVA Registrierungsnummer TüV Nederland QA B.V.: 1231 Verano BV Bedrijfsweg 8 5683 CP Best, Niederlande Zertifikatnummer: 1231-CPR-1090-1-2400-A-293 EN 1090-1:2009 + A1:2011 Aluminiumteile, verwendbar in Terrassenüberdachung entsprechend Auftrag: siehe Sticker Rückseite Montageanleitung Toleranzen zu geometrischen Angaben: EN 1090-3 Schweißbarkeit:...
