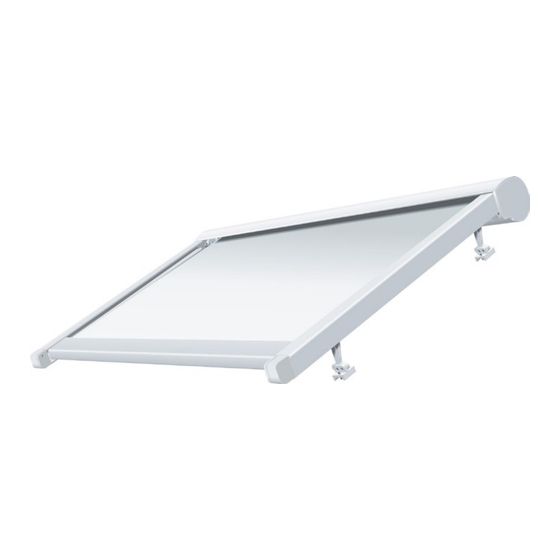

Verano V610 Oslo Montageanleitung
Veranda-sonnenschutz
Quicklinks
Verwandte Anleitungen für Verano V610 Oslo
Inhaltszusammenfassung für Verano V610 Oslo
- Seite 1 Montageanleitung Veranda-Sonnenschutz V610 Oslo...
-
Seite 2: Benötigtes Werkzeug
• Kunststoffhammer • Leiter/Gerüst • Montageanleitung Montage V610 Oslo Ein V610-Oslo mit einer Breite über 5 m muss gekoppelt werden. Achtung! Stellen Sie die Verbindung genau über die Mitte der Klickleisten her! (Siehe Abbildung 2) Montage der Füße und Seitenführungen •... - Seite 3 Montageanleitung Veranda-Sonnenschutz V610 Oslo Abmessungen in mm Schirmlänge Schirmbreite total Schermlengte Totale schermbreedte Schermlengte Totale schermbreedte Schirmbreite Schermbreedte Schermbreedte Hohe Fuß Hoge voet Hoge voet Fuß Tuchwellenstütze Voet Doekrolsteun Voet Doekrolsteun Abb. 1 Seitenansicht Abmessungen 26,75 26,75 26,75 26,75 Abb. 2 Vorderansicht...
- Seite 4 Das Seil (Siehe Abbildung 7) • Öffnen Sie die Abdeckung des Veranda-Sonnenschutzes. • Entfernen Sie die Abdeckung der Zugleiste. • Lösen Sie das Seil am Klemmblock und der Sicherungsschraube. • Entfernen Sie die Abdeckungen der Umlenkradklötze. • Blockieren Sie die Verbindung zwischen dem linken und rechten Seil, indem Sie einen Schraubendreher durch den Verschluss und die Zugleiste stecken. Es befindet sich ein dafür vorgesehenes Loch in der Mitte der Zugleiste. Achtung! Es müssen immer Schmelzen das Seil Koord smelten 2 Seilwindungen auf der Seilscheibe liegen.
- Seite 5 Montageanleitung Veranda-Sonnenschutz V610 Oslo Optional: Anschluss V610 Oslo (siehe Abbildung 8) Bei einer angeschlossenen V610 Oslo ist ein Verbindungsstift bereits im Motorteil montiert. 1. Bringen Sie den Teil mit Motor an. 2. Entfernen Sie den Verbindungsstift. Entfernen Sie hierzu die Inbusschrauben M6 (1) auf dem Stopfen des Teils mit dem Motor und entfernen Sie das Plättchen (2) 3. Verbinden Sie die Kästen des V610 Oslo, indem Sie diese mit dem mitgeliefertem Befestigungsmaterial anschließen. 4. Entfernen Sie die Inbusschrauben M6 (1) am Teil ohne Motor und entfernen Sie das Plättchen (2) 5. Entfernen Sie die Inbusschrauben M6 (3), die Plättchen (4) und die Lager (5). 6. Ziehen Sie die Welle mit dem Tuch an der Seite ohne Motor gut fest. Diese kann beim Transport verdreht worden sein.
- Seite 6 5 Fertigstellung • Stellen Sie den Motor gemäß den entsprechenden Einstellungsangaben ein. • Schließen Sie den Kasten. • Schließen Sie die Zugleiste. Anmerkung Bei größeren Breiten kann die Zugleiste ohne Deckel durchhängen, so dass es aussieht, als ob die Abdeckung zu breit wäre. Damit die Zugleiste richtig geschlossen werden kann, muss diese in der Mitte etwas angehoben werden. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 7: Gewährleistung
Montageanleitung Veranda-Sonnenschutz V610 Oslo BETRIEBSGARANTIE Garantiebedingungen Kontrolleur Nr. Die Betriebsgarantie gilt nur, wenn die Montage von einem autorisierten Monteur durchgeführt wird. Verano® achtet bei der Herstellung ihrer Datum Produkte auf größtmögliche Genauigkeit. Sollten dennoch bei normalem Gebrauch und normaler Wartung innerhalb von fünf Jahren nach Kauf- datum aufgrund von Fertigungs- oder Konstruktionsfehlern Mängel Besonderheiten auftreten, stellt Verano®, sofern alle Anweisungen in Bezug auf ordnungs- gemäße Anwendung und Wartung befolgt wurden, dem Händler die zu ersetzenden Materialien kostenlos zur Verfügung. Gewährleistung: – Die Frist verlängert sich nicht wegen Instandsetzung oder Austausch der schadhaften Teile und beginnt nicht neu zu laufen. – Ausgeschlossen ist der Austausch von Sicherungen, Endschaltern und Gleitkontakten;...
