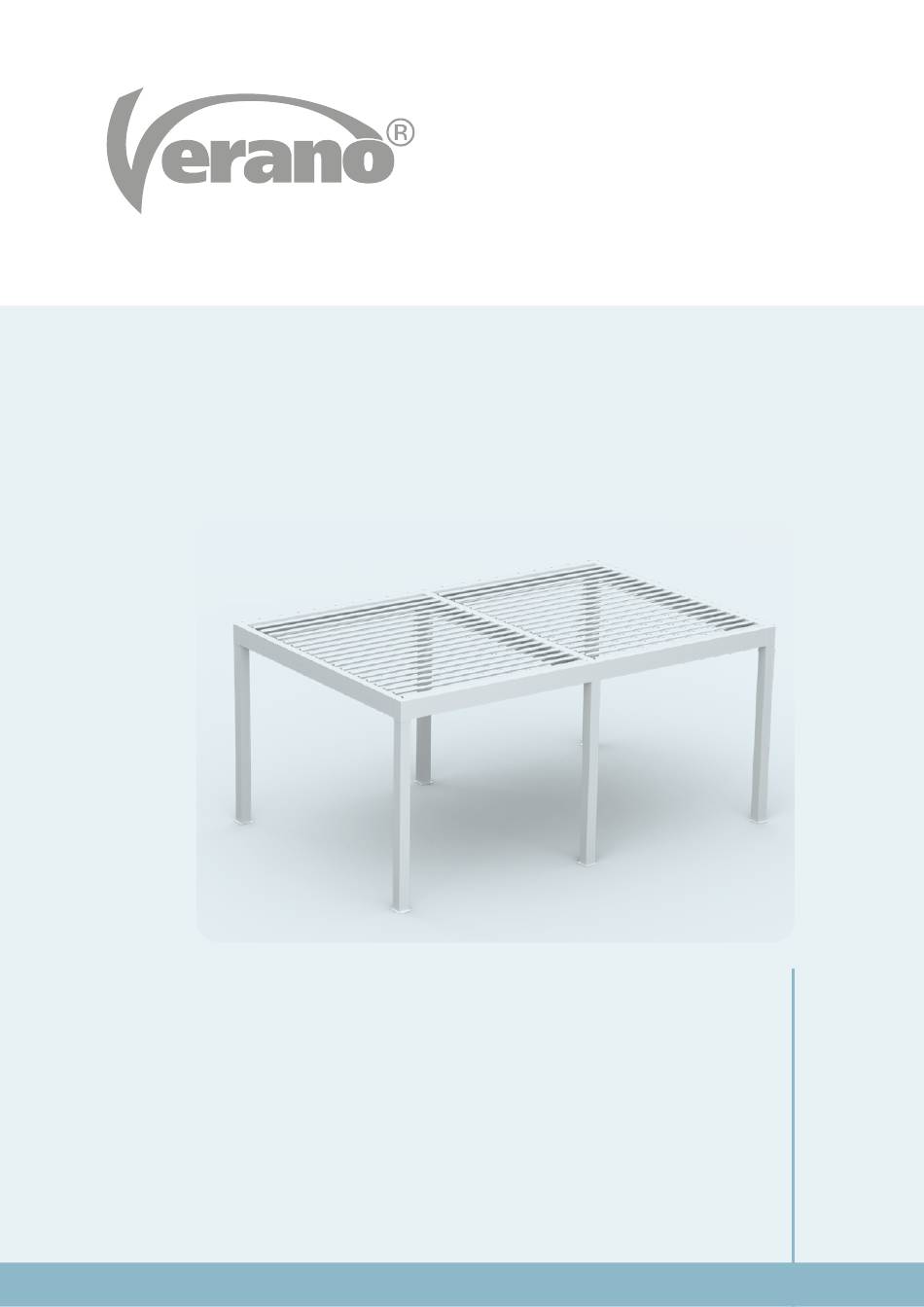

- Seite 1 MONTAGEANLEITUNG LAMELLENDACH - FREISTEHEND V880 - RAPALLO...
-
Seite 2: Inhaltsverzeichnis
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Inhaltsverzeichnis Seite Wichtig vor dem Montieren Explosionszeichnung Übersicht der Teile Einzel-Lamellendach Anbringen der Pfosten Montage des Oberrahmens Anbringen des Rohrprofils Anbringen des Rinnenprofils Ablauf Anbringen des Lamellendachs 4. Fertigstellung Gekoppeltes Lamellendach Anbringen der Zwischenpfosten Montage des Oberrahmens Anbringen der Zwischenrohrprofile Anbringen der Rinne Fertigstellung Technische Änderungen und Druckfehler vorbehalten. -
Seite 3: Wichtig Vor Dem Montieren
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Wichtig vor dem Montieren Allgemeiner Warnhinweis Wenn Sie das Verano®-Produkt selbst montieren, ist das Ihr eigenes Risiko. Benutzen Sie diese Anweisungen nur als ein Hilfsmittel und nur bei der Montage dieses spezifischen Verano®-Produkts. Wenn es Ihnen nicht selbst gelingt, dann können Sie sich immer für eine professionelle Montage entscheiden. Das Montageteam Ihres Verano®-Händlers steht Ihnen gerne bereit. -
Seite 4: Explosionszeichnung
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Explosionszeichnung Einzel-Lamellendach Gekoppeltes Lamellendach Technische Änderungen und Druckfehler vorbehalten. Drukfouten, fouten en technische wijzigingen voorbehouden. 12822086- 191127D E 17 79- 160404(2) -
Seite 5: Übersicht Der Teile
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Übersicht der Teile Einzel-Lamellendach Gekoppeltes Lamellendach 1. Regenrinnenprofil 20. Zwischen-Kastenprofil 2. Regenrinnenprofil Klick 21. Zwischenpfosten 3. Klickleiste für Regenrinnenprofil 22. Kappe Zwischenpfosten 4. Regenrinnenverbinder 23. Füllprofil Zwischenpfosten 5. Winkelblech 24. Fußplatte Zwischenpfosten 6. Rohrprofil 150x100x3 7. Eckverstärkung Rohrprofil/Ständer 8. Lamellendach mit Motorteil 9. -
Seite 6: Platzierung Der Ständer
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Platzierung der Ständer ca. 300 mm mit Fundamentblöcken ohne Fundamentblöcke Fundament Für die Stabilität empfehlen wir, Fundamentblöcke zu benutzen. Wenn der Terrassenschutz auf schwere Terrassenfliesen montiert wird, können diese als Fundament benutzt werden. 90° Montage der Eckständer (14) Platzieren Sie die Fundamentblöcke. Schrauben Sie die vier Fußplatten (19) provisorisch fest. Platzieren Sie die Eckständer (16). -
Seite 7: Montage Des Oberrahmens
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Montage des Rohrprofils Platzierung des Rohrprofils (6) mit der Eckverstärkung (7) • S chieben Sie die Eckverstärkung in das Rohrprofil. Achten Sie darauf, dass Sie die richtige Profillänge an die richtige Seite der Eckverstärkung schieben. • A uf der Eckverstärkung befinden sich zwei festgeschweißte Muttern. Schrauben Sie das Rohrprofil mit den mitgelieferten Schrauben von unten auf der Eckverstärkung fest. • Rohrprofile auf den Eckständern (16) platzieren. Montieren Sie mit den mitgelieferten Blechschrauben. • Montieren Sie die Eckverstärkung an der Innenseite des Eckständers, indem Sie zwei Schrauben festschrauben. Nach der Montage des Rohrprofils ist die Basis fertig. -
Seite 8: Anbringen Des Rinnenprofils
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Montage des Regenrinnenprofils ± 600 mm • S chieben Sie in jede Ecke drei Regenrinnenverbinder (4) in das Regenrinnenprofil und befestigen Sie sie mit Inbus - schrauben. • S etzen Sie auf die Ecken mit Wasserabfluss eine Eckplatte (5). Zuerst die Eckplatte rundum und an der Unterseite ganz verkitten! • Setzen Sie die Regenrinne auf das Rohrprofil (6) auf den Ständern. offen geschlossen open gesloten ± 600 mm 250 mm Öffnung Wasserabfluss (bei B x U = 4 x 4 Meter: 2 Stück) gat waterafvoer Bohrlinie boorlijn... -
Seite 9: Ablauf
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Abfluss platzieren • Setzen Sie den Regenrinnenauslauf (13) in die Ecken mit Wasserabfluss. • Rund um die Eckplatte und den Regenrinnenauslauf gut kitten, damit alles Regenwasser über diese Ecke abtransportiert wird. Technische Änderungen und Druckfehler vorbehalten. Drukfouten, fouten en technische wijzigingen voorbehouden. 12822086- 191127D E 17 79- 160404(2) -
Seite 10: Montage Des Lamellendachs
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Montage des Lamellendachs Motor M6x10 M6x10 Montage der Seitenführungen (Detail A) • S chieben Sie die Seitenführungen (9) in die Führungen, die am Motorgehäuse (8) befestigt sind. Wenn nötig, zuerst die Abdeckkappe demontieren. • Mit Edelstahlschrauben M6x10 befestigen. Montage des hinteren Profils (Detail B) • Schieben Sie das hintere Profil (10) in die Seitenführungen. • Mit Edelstahlschrauben M6x10 befestigen. Technische Änderungen und Druckfehler vorbehalten. - Seite 11 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Lamellenpaket 1 Montage des Lamellendachs • Senken Sie das Lamellendach in die Regenrinne. Technische Änderungen und Druckfehler vorbehalten. Drukfouten, fouten en technische wijzigingen voorbehouden. 12822086- 191127D E 17 79- 160404(2)
- Seite 12 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Optional Montage des Motorriemens • Schieben Sie den Motorriemen über die Spannrolle in die Seitenführung. • Optional: Lösen Sie die Spannrolle zuerst von der Welle, Motorriemen darum legen, Spannrolle zurück montieren und mit Ring sichern. M6x20 M6x25 Spannen des Motorriemens...
- Seite 13 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Lamellenpaket 2 Lamellenpaket 2 anbringen • Bringen Sie das Lamellenpaket 2 in der Aussparung in den Seitenführungen an. • Schieben Sie die Abschlusskappen der Lamellen so ineinander, dass sich die Stifte in den Löchern verhaken. • Wenn die Abschlusskappen der Lamellen alle ineinander verhakt sind, mit Inbusschlüssel M5 befestigen. Wiederholen Sie diese Schritte für alle noch folgenden Lamellenpakete Technische Änderungen und Druckfehler vorbehalten.
- Seite 14 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO letztes Lamellenpaket Achtung! kein Stift Letztes Lamellenpaket platzieren • Nachdem alle zentralen Lamellenpakete platziert wurden, geht es an das letzte Lamellenpaket. • Bewegen Sie den Laufwagen auf dem Motorriemen mit der Fernbedienung zur Aussparung in der Seitenführung. •...
- Seite 15 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO 4.8x45 Überprüfen Sie die Sicherung der ersten Lamelle • Bringen Sie alle Lamellen mit der Fernbedienung Richtung Motorgehäuse. • Demontieren Sie die Abdeckkappen. • Ü berprüfen Sie, ob die erste Lamelle an beiden Seiten STABIL auf der Blockierung mit zwei 4.8x45 Schrauben befestigt ist. • Schließen Sie die Löcher in den Seitenführungen wieder mit den Verschlusskappen. 4.2x12 •...
- Seite 16 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Überprüfen Sie die Dichtung zwischen der ersten Lamelle und dem Motorgehäuse. • Schließen Sie das gesamte Lamellendach mit der Fernbedienung und überprüfen Sie, ob alle Lager gut in den Führungen laufen. Technische Änderungen und Druckfehler vorbehalten. Drukfouten, fouten en technische wijzigingen voorbehouden.
- Seite 17 MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO • Drücken Sie den Gummi (12) in die Abdeckprofile (11). • Klicken Sie das Abdeckprofil auf das linke und rechte Führungsprofil. Technische Änderungen und Druckfehler vorbehalten. Drukfouten, fouten en technische wijzigingen voorbehouden. 12822086- 191127D E 17 79- 160404(2)
-
Seite 18: Verarbeitung
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Verarbeitung 3.8x45 Öffnung Motorkabel • Öffnen Sie die Luke des Gehäuses, um Zugang zum Motorkabel zu erhalten. • Bohren Sie an der Stelle ein Loch, wo das Kabel aus dem Gehäuse kommen soll. • Befestigen Sie das Kabel, um zu verhindern, dass das Kabel die Funktion des Motorriemens und des Seilrollenmechanismus stört. • Befolgen Sie die Bedienungsanleitung des Motors zum Anschluss des Motors. •... -
Seite 19: Anbringen Der Zwischenpfosten
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Montage gekoppeltes Lamellendach Führen Sie bei der Montage des gekoppelten Lamellendachs die gleichen Schritte durch wie für ein einzelnes Dach. Nur die Anbringung der eventuellen Zwischenpfosten und der Zwischen-Kastenprofile ist anders. Anbringen der Zwischenpfosten • Bringen Sie die Fundamentklötze an. • Befestigen Sie die beiden Fußplatten (24) für die Zwischenpfosten vorläufig. -
Seite 20: Montage Des Oberrahmens
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Montage des oberen Rahmens Anbringen des Zwischenrohrprofils (20) • Kitten Sie die Ränder des Kastenprofils vor der Montage ab. Freistehend, 6 Pfosten • Schieben Sie die beiden Zwischenrohrprofile (20) auf die Eckwinkel, die bereits am Kastenprofil (6) vormontiert sind. • Befestigen Sie sie mit den mitgelieferten Schrauben. Wandmontage mit Wandhalter, 2 oder 3 Pfosten • Schieben Sie die Zwischenrohrprofile (20) auf die Eckwinkel, die bereits am Kastenprofil (6) vormontiert sind. • Befestigen Sie sie mit den mitgelieferten Schrauben. Nach der Anbringung des Kastenprofils und der Zwischen-Kastenprofile ist die Basis fertig. -
Seite 21: Anbringen Der Rinne
MONTAGEANLEITUNG LAMELLENDACH V880 - RAPALLO Anbringen der Rinne (A + B) • Schieben Sie auf jede Ecke drei Rinnenverbinder (4) im Rinnenprofil und befestigen Sie diese mit den Inbusschrauben. • Legen Sie eine Eckplatte (5) an die Ecken mit Wasserabführung. Erst die Eckplatte ringsum und auf der Unterseite vollständig abkitten! • Montieren Sie die beiden Rinnen auf dem Kastenprofil (6). Fertigstellung Bringen Sie die Kappe (22) und die Füllprofile (23) auf dem Zwischenpfosten (21) an. Diese haben die gleiche Länge wie der Zwischenpfosten (21) und müssen möglicherweise gekürzt werden.
