MESSANLEITUNG LAMELLENDACH V870 - AREZZO
BAUART 1 + 1A + 1B
BAUART 6 (Seite 9/10)
Allgemeine Warnung
Wenn Sie das Verano®-Produkt selbst messen, geschieht dies auf Ihr eigenes Risiko. Sie sind dafür verantwortlich, die
richtigen Maße zu messen. Verwenden Sie diese Anleitung als Hilfsmittel und nur für die Messung dieses Verano®-Produkts.
Sind Sie unsicher beim Messen und wollen Sie das Risiko vermeiden, das falsche Produkt zu bestellen? Nützen Sie dann die
Vermessungsservice. Bitte beachten Sie, damit sind Kosten verbunden.
Tipps vor der Messung
Prüfen Sie den Boden/die Installationsfläche
Die Oberfläche des Fußbodens muss vor der Installation des Arezzo-Lamellendachs bestimmte Anforderungen erfüllen:
• Das Lamellendach darf nur auf einem druckfesten Untergrund verlegt werden.
• Achten Sie darauf, dass keine vorstehenden Teile oder andere Hindernisse im Weg sind!
Achtung! Freihalten von Platz für Wartungsarbeiten

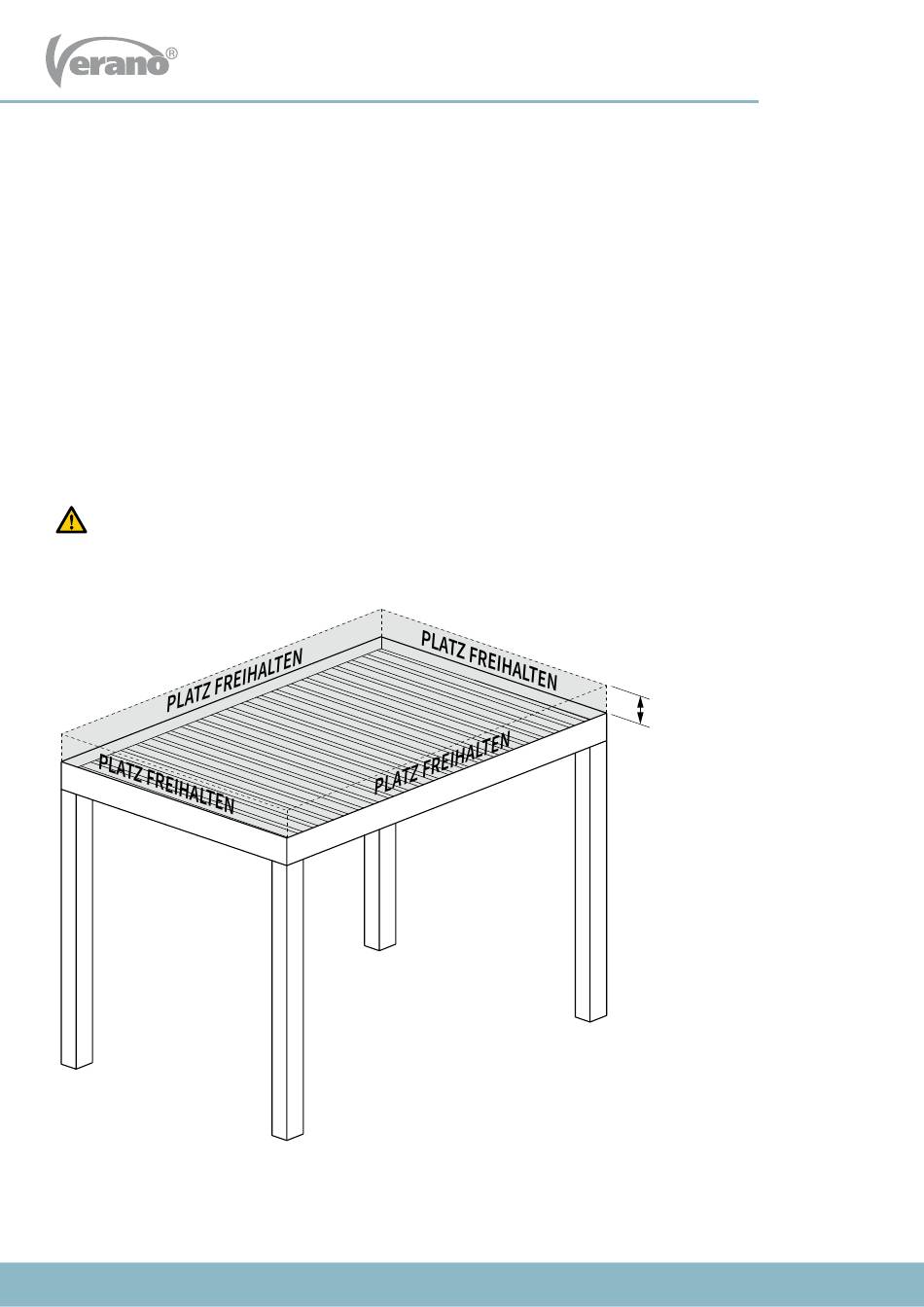

Beim Ausmessen des Lamellendachs ist oben eine frei gehaltene Fläche von 250 mm für die Reinigung und eventuelle
ction 1
spätere Service- und/oder Wartungsarbeiten zu berücksichtigen.
Z FREIHALTEN
250 mm
1
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
32923822- 220722D E
