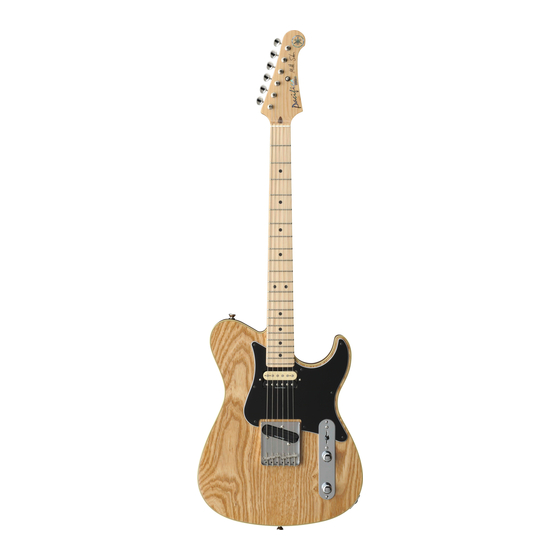

Yamaha PAC1611MS Bedienungsanleitung

E-gitarre

Werbung

PFLEGE DES INSTRUMENTS ............................................ 2
EINSTELLUNG DER STIMMMECHANIK ............................. 3
EINSTELLUNG DER SATTELHÖHE .................................... 3
EINSTELLUNG DER SAITENHÖHE .................................... 4
VIBRATOSYSTEM Vintage-Typ .......................................... 5
VIBRATO-SYSTEM: VERRIEGELBAR (Teil 1) ...................... 6
VIBRATO-SYSTEM: VERRIEGELBAR (Teil 2) ...................... 7
03_e_g_om_ge.indd 1
03_e_g_om_ge.indd 1
E-GITARRE
BEDIENUNGSANLEITUNG
INHALTSANGABE
EINSTELLUNG DES VERSTEIFUNGSSTABS ...................... 9
EINSTELLUNG DER TONABNEHMERHÖHE ....................... 9
Sicherheitsmaßregeln ....................................................... 11
1
HANDHABUNG VON BATTERIEN ......................... 10
09.3.19 3:03:06 PM
09.3.19 3:03:06 PM

Werbung

loading

Verwandte Anleitungen für Yamaha PAC1611MS

Inhaltszusammenfassung für Yamaha PAC1611MS

  • Seite 1: Inhaltsverzeichnis

    E-GITARRE BEDIENUNGSANLEITUNG INHALTSANGABE PFLEGE DES INSTRUMENTS ..........2 EINSTELLUNG DER STEG- UND SAITENSPANNUNG ..8 EINSTELLUNG DER STIMMMECHANIK ......3 EINSTELLUNG DES VERSTEIFUNGSSTABS ...... 9 EINSTELLUNG DER SATTELHÖHE ........3 EINSTELLUNG DER TONABNEHMERHÖHE ....... 9 EINSTELLUNG DER SAITENHÖHE ........4 KORREKTE VERWENDUNG UND VIBRATOSYSTEM Vintage-Typ ..........
  • Seite 2: Pflege Des Instruments

    Vor dem Anschließen oder Abtrennen von Kabeln den Ver- stärker und die anderen Anlagengeräte ausschalten oder Wir beglückwünschen Sie zum Kauf auf kleinste Lautstärke stellen. dieser E-Gitarre von YAMAHA. Bei entsprechender Pflege werden Sie Nach Gebrauch die Gitarre einschließlich der Saiten mit einem qualitativ hochwertigen Poliertuch abwischen. Diese mit Ihrer YAMAHA E-Gitarre viele Maßnahme befreit das Instrument von ätzenden Hautölen...
  • Seite 3: Einstellung Der Stimmmechanik

    EINSTELLUNG DER STIMMMECHANIK EINSTELLUNG DER SATTELHÖHE Die Wirbel sind mit Spannfedern versehen, die durch Ver- 1) Die 3 Klemmbleche haltenden Innensechskantschrauben schleiß verursachtes Zahnflankenspiel automatisch ausglei- herausdrehen. (Abbildung — A) chen. Der Drehwiderstand der Wirbel kann individuell einge- 2) Die 4 Sattel-Feststellschrauben lösen. (Abbildung — B) stellt werden.
  • Seite 4: Einstellung Der Saitenhöhe

    EINSTELLUNG DER SAITENHÖHE — Steg — Höhenversellschrauben (für jede Saite) HINWEIS: Vor der Einstellung der Saitenhöhe zunächst, falls erforderlich, die Halskrümmung durch spannen bzw. lockern des Versteifungsstabes korrigieren. Unter der Saitenhöhe versteht man den Abstand zwischen den Saiten und den Bünden, der sich auf die Spielbarkeit auswirkt. Die Saitenhöhe lässt sich mit Hilfe der Höhenverstellschrau- ben des Stegs bzw.
  • Seite 5: Vibratosystem Vintage-Typ

    VIBRATOSYSTEM Vintage-Typ Das Vintage-Vibratosystem wird wie folgt eingestellt: Zur Prüfung der Intonation den Ober- bzw. Flageoletton (12. Bund) mit dem gegriffenen Ton (12. Bund) vergleichen. ● Wenn der gegriffene Ton höher ist als der Oberton, muß der betreffende Seitenhalter nach hinten verstellt werden, um die Saite zu verlängern.
  • Seite 6: Vibrato-System: Verriegelbar (Teil 1)

    VIBRATO-SYSTEM: VERRIEGELBAR (Teil 1) Beim Auswechseln von Seiten müssen die Kugelenden der 7) Die Saiten auf dem Sattel festklemmen. (Abbildung — A) Saiten abgeschnitten werden. 8) Die Gitarre mit den Feinstimmschrauben nachstimmen. Zum Auswechseln von Saiten und Einstellen des Vibratosy- (Abbildung —...
  • Seite 7: Vibrato-System: Verriegelbar (Teil 2)

    VIBRATO-SYSTEM: VERRIEGELBAR (Teil 2) Intonationseinstellung des Vibratostegs Anziehen 1) Die Innensechskantschrauben vor jedem Stegsattel mit dem beiliegenden Steckschlüssel lösen. (Abbildung — D) Tiefer 2) Die Stegsättel zur Einstellung der Saitenlängen mit der Hand verschieben. Lösen 3) Wenn die Intonation stimmt, die Innensechskantschrauben Höher vor den Stegsätteln zum Feststellen anziehen.
  • Seite 8: Einstellung Der Steg- Und Saitenspannung

    EINSTELLUNG DER STEG- UND SAITENSPANNUNG Für beste Ergebnisse sollte der Steg parallel zur oberen Flä- che der Gitarre ausgerichtet sein (siehe untere Abbildung). Die Lage des Stegs wird durch das Kräftegleichgewicht zwischen Saiten- und Klemmfederspannung bestimmt. Beim Aufziehen stärkerer Saiten muß der Steg daher durch Nachstellen der Federspannung neu ausgerichtet werden.
  • Seite 9: Einstellung Des Versteifungsstabs

    EINSTELLUNG DES VERSTEIFUNGSSTABS EINSTELLUNG DER TONABNEHMERHÖHE Der Hals der Gitarre sollte leicht konkav gewölbt sein. Die Höhe des Tonabnehmers oder Pickups (d.h. seines Ab- Durch Drehen der Schraube im Uhrzeigersinn wird der Ver- stands zu den Saiten) wirkt sich auf die Verstärkung des Tons steifungsstab gespannt, wodurch zu starke konkave Wölbung aus.
  • Seite 10: Korrekte Verwendung Und Handhabung Von Batterien

    KORREKTE VERWENDUNG UND HANDHABUNG VON BATTERIEN Batterie (6LR61 : 9V, S-006P) Wenn diese verbraucht sind, dürfen sie nicht in den normalen Hausmüll Batterie (6LR61 : 9V, geworfen werden, sondern müssen S-006P) den örtlichen Vorschriften entspre- chend getrennt entsorgt werden. * Achten Sie beim Auswechseln der Batterie auf korrekte Ausrichtung der Batteriepole (+/-), wie in der obigen Abbildung dargestellt.
  • Seite 11: Sicherheitsmaßregeln

    • Halten Sie beim Auswechseln bzw. Stimmen von Zunächst einmal vielen Dank dafür, dass Sie sich für diese Yamaha Saiten mit dem Gesicht ausreichend Abstand. Gitarre entschieden haben. Saiten können unvermittelt reißen und Verlet- Damit Sie das Potenzial dieses hochwertigen Instruments voll aus- zungen der Augen oder anderer Gesichts- bzw.
  • Seite 12 Verhütung von Elektrounfällen Hinweise zur Handhabung und andere Vorsichtsmaßregeln • Wenn das Instrument bei schlechter Witterung im Freien oder an einem • Die Gitarre wurde vor der Auslieferung werkseitig vorschriftsmäßig einge- Ort mit hoher Luftfeuchtigkeit eingesetzt werden muss, lassen Sie bitte stellt.
  • Seite 13 Yamaha Representative Offi ces in Europe AUSTRIA SLOVAKIA FINLAND ICELAND LUXEMBOURG Yamaha Music Europe GmbH (For Musical Instrument) (For Musical Instrument) Yamaha Music Europe Yamaha Music Europe GmbH Branch Austria (Central and Eastern Europe) Branch Austria F - Musiikki OY...
