VORSICHTSMASSNAHMEN ............................................... 3
EINSTELLUNG DER STIMMMECHANIK ............................. 7
EINSTELLUNG DER SATTELHÖHE (Falls zutreffend) ......... 7
EINSTELLUNG DER SAITENHÖHE .................................... 8
VIBRATOSYSTEM Vintage-Typ .......................................... 9

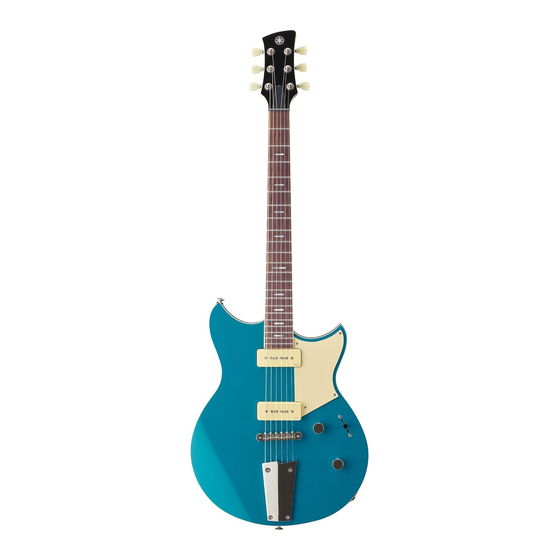

E-GITARRE
BEDIENUNGSANLEITUNG
INHALTSANGABE
VIBRATO-SYSTEM: Verriegelbar ...................................... 10
EINSTELLUNG DER STEG- UND SAITENSPANNUNG ...... 12
EINSTELLUNG DES VERSTEIFUNGSSTABS ................... 13
EINSTELLUNG DER TONABNEHMERHÖHE .................... 13
Werbung
Verwandte Anleitungen für Yamaha REVSTAR
Inhaltszusammenfassung für Yamaha REVSTAR
- Seite 1 E-GITARRE BEDIENUNGSANLEITUNG INHALTSANGABE VORSICHTSMASSNAHMEN ..........3 VIBRATO-SYSTEM: Verriegelbar ........10 EINSTELLUNG DER STIMMMECHANIK ......7 EINSTELLUNG DER STEG- UND SAITENSPANNUNG ..12 EINSTELLUNG DER SATTELHÖHE (Falls zutreffend) ..7 EINSTELLUNG DES VERSTEIFUNGSSTABS ....13 EINSTELLUNG DER SAITENHÖHE ........8 EINSTELLUNG DER TONABNEHMERHÖHE ....13 VIBRATOSYSTEM Vintage-Typ ..........
- Seite 2 Vielen Dank für den Kauf eines Yamaha E-Gitarre. Damit Sie das Potenzial dieses Instruments voll nutzen können, raten wir Ihnen, die Bedienungsanleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung danach für später anfallende Fragen gut auf. Informationen zur Rückgabe von Elektro -und Elektronikgeräten, Lampen und Batterien, gültig für Deutschland Elektro- und Elektronische Altgeräte beinhalten eine Vielzahl von wertvollen und...
- Seite 3 VORSICHTSMASSNAHMEN Batterien • Beachten Sie die folgenden Vorsichtsmaßnahmen. Bei Missachtung der BITTE SORGFÄLTIG DURCHLESEN, EHE SIE FORTFAHREN Maßnahmen könnte es zu einer Explosion oder einem Brand kommen Bitte heben Sie dieses Handbuch an einem sicheren und leicht zugänglichen oder Batterieflüssigkeit auslaufen. Ort auf, um später wieder darin nachschlagen zu können.
- Seite 4 VORSICHT Verbindungen • Bevor Sie das Instrument an andere elektronische Komponenten an- Beachten Sie stets die nachstehend aufgelisteten grundsätzlichen schließen möchten, schalten Sie alle Geräte aus. Stellen Sie zunächst alle Vorsichtsmaßnahmen, um mögliche Verletzungen bei Ihnen oder Lautstärkeregler an den Geräten auf Minimum, bevor Sie die Geräte ein- anderen Personen oder aber Schäden am Instrument oder an ande- oder ausschalten.
- Seite 5 • In den folgenden Fällen kann sich der Riemen leicht vom Gitarrenknauf lö- sen. Seien Sie besonders vorsichtig, um solche Situationen zu vermeiden: - verdrehter Riemen Yamaha haftet nicht für Schäden, die auf eine nicht ordnungsgemäße - ruckartige Körperbewegung Bedienung oder Änderungen am Instrument zurückzuführen sind, oder - verschlissener Riemen für den Verlust oder die Zerstörung von Daten.
- Seite 6 Hinweise zur Handhabung und andere Vorsichtsmaßregeln Korrekte Verwendung und Handhabung von Batterien • Die Gitarre wurde vor der Auslieferung werkseitig vorschrifts- Batterie (6LR61 oder 6F22 : mäßig eingestellt. Sollte eine Einstellung erforderlich sein, 9V, S-006P) wenden Sie sich nach Möglichkeit an den Händler, bei dem das Instrument erworben wurde, da die Einstellung unter Umständen besondere Fachkenntnisse erfordert.
- Seite 7 EINSTELLUNG DER STIMMMECHANIK EINSTELLUNG DER SATTELHÖHE (Falls zutreffend) Die Wirbel sind mit Spannfedern versehen, die durch Ver- 1) Entfernen Sie die drei Inbusschrauben (A), von denen die schleiß verursachtes Zahnflankenspiel automatisch ausglei- Klemmstücke gehalten werden. chen. Der Drehwiderstand der Wirbel kann individuell einge- stellt werden.
- Seite 8 EINSTELLUNG DER SAITENHÖHE — Steg — Höhenversellschrauben (für jede Saite) HINWEIS: Vor der Einstellung der Saitenhöhe zunächst, falls erforderlich, die Halskrümmung durch spannen bzw. lockern des Versteifungsstabes korrigieren. Unter der Saitenhöhe versteht man den Abstand zwischen den Saiten und den Bünden, der sich auf die Spielbarkeit auswirkt. Die Saitenhöhe lässt sich mit Hilfe der Höhenverstellschrauben des Stegs bzw.
- Seite 9 VIBRATOSYSTEM Vintage-Typ Das Vintage-Vibratosystem wird wie folgt eingestellt: Zur Prüfung der Intonation den Ober- bzw. Flageoletton (12. Bund) mit dem gegriffenen Ton (12. Bund) vergleichen. ● Wenn der gegriffene Ton höher ist als der Oberton, muß der betreffende Seitenhalter nach hinten verstellt werden, um die Saite zu verlängern.
- Seite 10 VIBRATO-SYSTEM: Verriegelbar Beim Auswechseln von Seiten müssen die Kugelenden der Saiten 9) Ziehen Sie die drei Klemmschrauben (A) an, um die Saiten am abgeschnitten werden. Sattel festzustellen. Zum Auswechseln von Saiten und Einstellen des Vibratosystems 10) Stimmen Sie das Instrument mit den Feinstimmern (C) präzise wie folgt vorgehen: auf die korrekte Tonhöhe ein.
- Seite 11 VIBRATO-SYSTEM: Verriegelbar Anziehen Tiefer Lösen Lösen Höher Wenn tiefer als Oberton Anziehen Wenn höher als Oberton Anziehen Lösen...
- Seite 12 EINSTELLUNG DER STEG- UND SAITENSPANNUNG Für beste Ergebnisse sollte der Steg parallel zur oberen Fläche der Gitarre ausgerichtet sein (siehe untere Abbildung). Die Lage des Stegs wird durch das Kräftegleichgewicht zwischen Saiten- und Klemmfederspannung bestimmt. Beim Aufziehen stärkerer Saiten muß der Steg daher durch Nachstellen der Federspannung neu ausgerichtet werden.
- Seite 13 EINSTELLUNG DES VERSTEIFUNGSSTABS EINSTELLUNG DER TONABNEHMERHÖHE Der Hals der Gitarre sollte leicht konkav gewölbt sein. Die Höhe des Tonabnehmers oder Pickups (d.h. seines Abstands zu den Saiten) wirkt sich auf die Verstärkung des Tons aus. Je höher Durch Drehen der Schraube im Uhrzeigersinn wird der Verstei- der Tonabnehmer, um so lauter ist der Ton.
- Seite 14 © Yamaha Corporation Published 11/2023 IPC0 2023 年 11 月 发行 VAA3190 版次 R3 2311...
