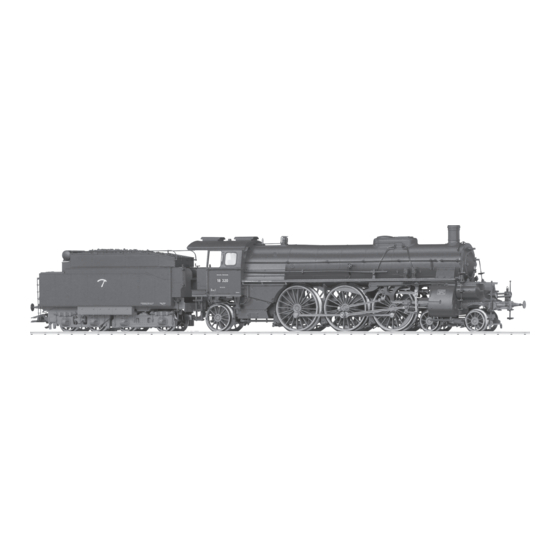

- Seite 1 Modell der BR 18.3 /Bad IVh 22060 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Seite Sommaire : Page Inhaltsverzeichnis: Informations concernant la locomotive réelle Informationen zum Vorbild Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables CVs und Parameter CVs et paramètres Wartung und Instandhaltung Entretien et maintien... -
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild: Information about the prototype: Die Großherzogliche Badische Staatsbahn bestellte 1915 bei In 1915, the Grand Ducal Baden State Railways order 20 locomotives Maffei in München 20 Lokomotiven mit der Achsfolge 2‘C1‘ (Pa- with a 4-6-2 wheel arrangement (Pacific) from Maffei in Munich in cific), um die Rheintalbahn effektiver betreiben zu können. -
Seite 6: Hinweise Zur Inbetriebnahme
Downloaded from www.Manualslib.com manuals search engine... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssystem • Eingebaute Elektronik zum wahlweisen Betrieb mit konventio- eingesetzt werden. nellem Gleichstrom-Fahrgerät, Trix Systems oder Digitalsyste- men nach NMRA-Norm. • Analog max. 15 Volt =, digital max. 22 Volt ~. • Automatische Systemerkennung zwischen Digital- und • Die Lok darf nur aus einer Leistungsquelle versorgt werden. Analog-Betrieb. • Beachten Sie unbedingt die Sicherheitshinweise in der • Der volle Funktionsumfang ist nur unter Trix Systems und Bedienungsanleitung zu Ihrem Betriebssystem. unter DCC verfügbar. • Für den konventionellen Betrieb der Lok muss das Anschluss- • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. gleis entstört werden. Dazu ist das Entstörset 611 655 zu ver- Im Digitalbetrieb schaltbar. -
Seite 8: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Funktion f0 Funktion f0 Stirnbeleuchtung Rauchgenerator 1) — Funktion f1 Funktion f1 Funktion f1 — Funktion f2 Funktion f2 Funktion f2 Geräusch: Betriebsgeräusch — Funktion f3 Funktion f3 Funktion f3 Geräusch: Lokpfeife ABV, aus... -
Seite 9: Cvs Und Parameter
Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil) -
Seite 31: Wartung Und Instandhaltung
Downloaded from www.Manualslib.com manuals search engine... - Seite 32 Trix 66626 Downloaded from www.Manualslib.com manuals search engine...
- Seite 33 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 34: Ergänzendes Zubehör
Potentielle Fehlerquellen beim Rauchgenerator • Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein. • Im Rauchgenerator darf sich keine Luftblase befinden. • Der Anschlussdraht an der Unterseite des Rauchgenerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv- Fahrgestell besitzen. Potential Problems with the Smoke Generator • The smoke generator cannot be filled any more than halfway with smoke fluid. • There should not be any air bubbles in the smoke generator. • The connecting wire on the underside of the smoke generator must have a clean contact with the connection field in the locomotive’s frame. - Seite 36 Radius > 500 mm Kolbenstangenschutzrohr einsetzen Vorbild-Bremsschläuche zum Einstecken How to install the cylinder rot protector Prototypical brake hoses for installation on locomotive Insérer le tube de protection de la lige de piston Attelage les boyaux de frein à fixer Beschermbuis cilinderstang plaatsen Opsteekbare voorbeeld-remslangen Colocar el tubo protector de la biela...
-
Seite 37: Ersatzteile
Downloaded from www.Manualslib.com manuals search engine... - Seite 38 Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 1 Ventile, Pfeife, Spindel E137 287 21 Mutter E499 830 2 Pumpe E137 288 22 Schraube E499 840 3 Stangen und Sandrohre E137 289 23 Distanzring E206 262 4 Leitungen E137 138 24 Druckfeder E214 330 5 Griffstangen E137 139 25 Haftreifen E656 520 6 Führerhausboden und Leitungen...
- Seite 40 (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 187800/0812/Ha1Ef Deutschland Änderungen vorbehalten www.trix.de http://www.maerklin.com/en/imprint.html © by Gebr. Märklin & Cie. GmbH Downloaded from www.Manualslib.com manuals search engine...
