EUROM Fireball 20T Handbuch
Heizkanonen - diesel oder heizöl
Verwandte Anleitungen für EUROM Fireball 20T
Inhaltszusammenfassung für EUROM Fireball 20T

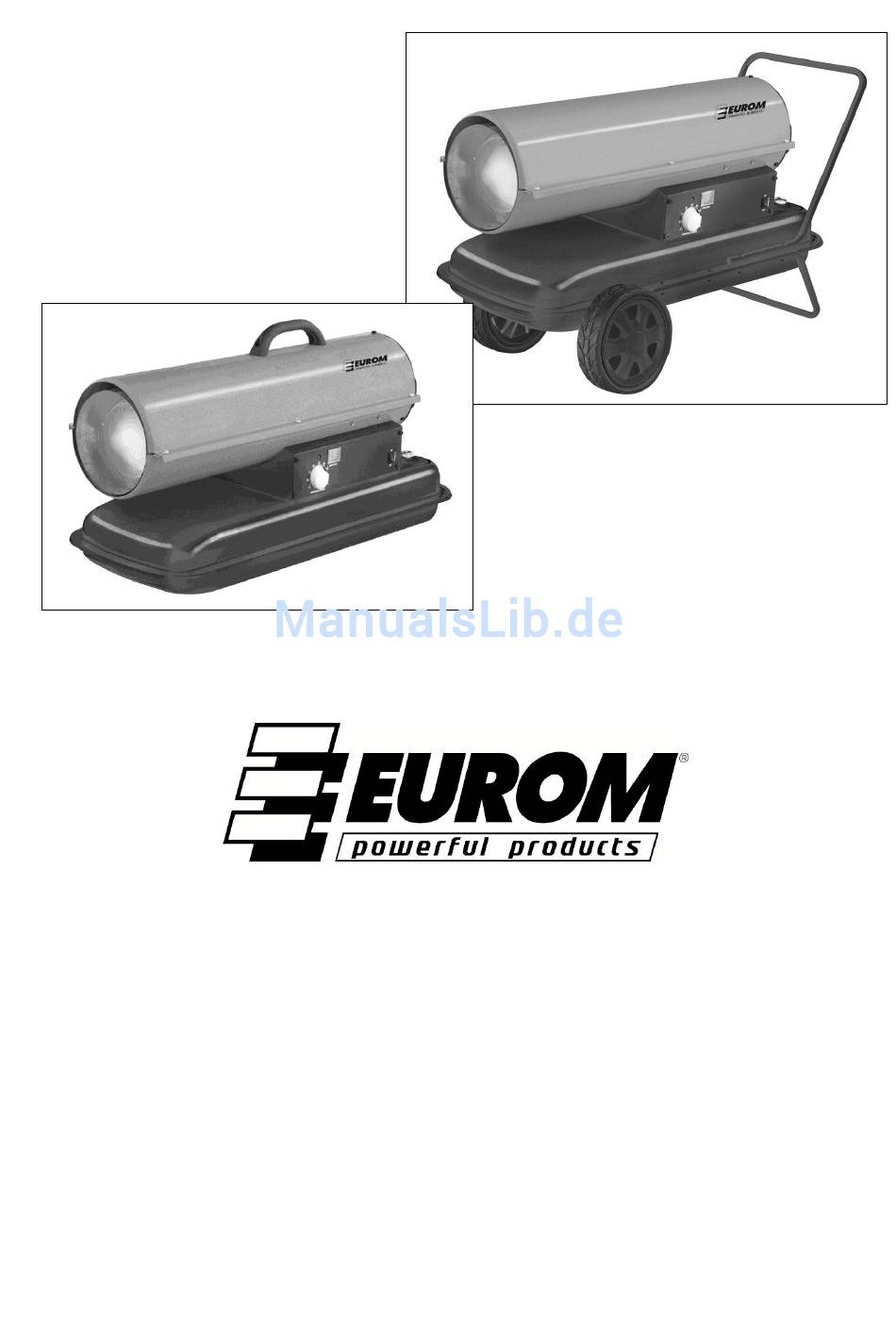

- Seite 1 Instructieboekje Handbuch Instruction booklet Manual d’utilisation Fireball 20T & 37T HETELUCHTKANONNEN - Diesel of Petroleum HEIZKANONEN - Diesel oder Heizöl HOT AIR CANNON - Diesel or Paraffin GÉNÉRATEURS D'AIR CHAUD - Fioul ou kérosène...
- Seite 2 Dit symbool op uw apparaat betekent: niet afdekken! This symbol on your device means: do not cover! Dieses Symbol auf Ihrem Gerät bedeutet: Nicht abdecken! Ce symbole sur votre appareil signifie : ne pas couvrir ! Dette symbol betyder: Må ikke tildækkes! Den här symbolen betyder: får ej övertäckas! Dette symbolet på...
- Seite 17 Inhalt Sicherheitsanweisungen ....18 Beschreibung ......21 Technische Daten .
-
Seite 18: Sicherheitsanweisungen
Sicherheitsanweisungen Zuallererst: Sorgen Sie immer für gute Belüftung! Die Heizkanone verbraucht Sauerstoff. Wird dieser nicht in hinreichender Menge angeführt, produziert die Heizkanone giftiges Kohlenmonoxid. Unzureichende Belüftung kann folglich eine Kohlenmonoxidvergiftung mit Krankheits- oder gar Todesfolge verursachen. Sorgen Sie also dafür, dass stets frische Luft von außen zur Heizkanone und ihrer Umgebung geführt wird. - Seite 19 Lassen Sie den Heizer nur von Fachleuten reparieren: Der Heizer genügt den Sicherheitsanforderungen. Daher dürfen Reparaturen nur von Fachleuten unter Nutzung von Originalteilen ausgeführt werden. Abweichungen von diesem Gebot können Gefahren zeitigen und lassen die Garantie und die Haftung von Lieferant und Hersteller verfallen.
- Seite 20 Füllen Sie den Brennstofftank nicht nach, wenn die Heizkanone noch arbeitet oder noch heiß ist. Schalten Sie sie aus, ziehen Sie den Stecker und lassen Sie sie erst abkühlen. Füllen Sie den Kraftstoff außerhalb des Hauses nach und sorgen Sie dafür, dass sich kein offenes Feuer in der Nähe befindet. Überfüllen Sie den Brennstofftank nicht und beseitigen Sie verkleckerten Brennstoff unverzüglich und sorgfältig.
-
Seite 21: Beschreibung
Beschreibung Fireball 20T20T Beschreibung Fireball 37T20T... -
Seite 22: Technische Daten
3. Prüfen Sie die Heizkanone auf Transportschäden. Stellen Sie einen Schaden fest, dann wenden Sie sich unverzüglich an Ihren Händler. Achtung: Bewahren Sie den Karton für die spätere Lagerung auf. Montage Fireball 20T Dieses Modell ist einfach zu montieren: Setzen Sie den Handgriff auf das Obenschild, Schraubenlöcher... -
Seite 23: Brennstoff
Stecken Sie die Achse durch die Führungslöcher im Bügel, setzen Sie die Räder auf und befestigen Sie die Achskappe. 3. Stellen Sie den Schubbügel und den Ständer Löcher Brennstofftank. Stecken Sie die Schrauben in die Löcher und ziehen Sie sie mit einem Schraubenzieher ordentlich fest, siehe Abb. -
Seite 24: Hinweise Für Die Nutzung
Sicherheitsvorrichtungen: Temperaturbegrenzung: Dieser Heizer ist mit einem Temperaturbegrenzer ausgeführt, der den Heizer ausschaltet, wenn die innere Temperatur auf ein unsicheres Niveau ansteigt. Wenn diese Sicherheitsvorrichtung anspringt, kann dies bedeuten, dass Ihr Heizer gewartet werden muss. Wenn die Temperatur wieder unter die Reset-Temperatur gesunken ist, können Sie den Heizer wieder in Betrieb nehmen. - Seite 25 Stecker und die Steckdose auf Beschädigungen und Verschleiß. Liegen solche vor, dann nutzen Sie das Gerät nicht. Dieser Heizer ist mit einem Standardstecker mit 250 V / 16 A ausgeführt. Sollte ein Austausch nötig sein, dann nehmen Sie einen schlagfesten Typ. Das Stromnetz, an das Sie den Heizer anschließen, muss mit einem Erdschlußschalter (30 mA) ausgerüstet sein, und die Steckdose muss geerdet sein.
-
Seite 26: Lagerung Für Längere Zeit
Lagerung für längere Zeit Fireball 20T: Drehen Sie den Tankdeckel vom Tank ab. Saugen Sie mit einem Saugheber oder einer vergleichbaren Pumpe, die sich für Brennstoff eignet, den Brennstofftank leer. Gießen Sie etwas sauberen Diesel oder Heizöl in den Tank und spülen Sie diesen damit. - Seite 27 Brennstoff und Brennstofftank Spülen Sie den Tank nach jeweils 200 Betriebsstunden oder soviel eher wie nötig sauber. Verwenden Sie zum Spülen des Tanks kein Wasser, sondern ausschließlich frisches Heizöl bester Qualität. Filter Luftansaugfilter: Mindestens alle 500 Betriebsstunden milder Seifenlösung waschen trocknen lassen –...
- Seite 28 Druck. Der richtige Pumpendruck ist: Fireball 20T: 3,5 Psi (0,25 bar) Fireball 37T: 6,0 Psi (0,43 bar) (Toleranz: ± 10 %). Für das beste Testergebnis messen Sie bei vollem Tank. Der Druck ist optimal, wenn der Kegel (Flammenleitblech) kirschrot ist und keine Flammen herausschlagen.
-
Seite 29: Probleme Und Deren Behebung
Probleme und deren Behebung Die Heizkanone brennt, doch schaltet sich nach kurzer Zeit aus. Die Lampe blinkt, auf der Anzeige erscheint „E1”. Falscher Pumpendruck Pumpendruck prüfen ggf. Verschmutzter Luftfilter korrigieren Verschmutzter Brennstofffilter Luftfilter reinigen/austauschen Verschmutzte Düse ... -
Seite 30: Bedradingsdiagram
Verschmutzter Brennstoffilter Keinen verschmutzten/alten Schlechte Brennstoffqualität Brennstoff verwenden Den richtigen Druck einstellen Zu hoher/niedriger Druck Die Heizkanone arbeitet nicht und die Lampe leuchtet nicht. Der Sensor konstatiert Überhitzung. Heizkanone ausschalten und 10 Min. abkühlen lassen. -
Seite 64: Ce-Verklaring
Fireball 20T & 37T corresponds with the following norms: Déclaration CE Euromac bv., Genemuiden-NL déclare par la présente que les générateurs d'air chaud de marque EUROM, type Fireball 20T & 37T répondent aux normes suivantes : EN 60335-1:2012 EN 55014-1:2006+A1:2009+A2:2011...
