SCALANT FORST 150 Montageanleitung Seite 2

DE

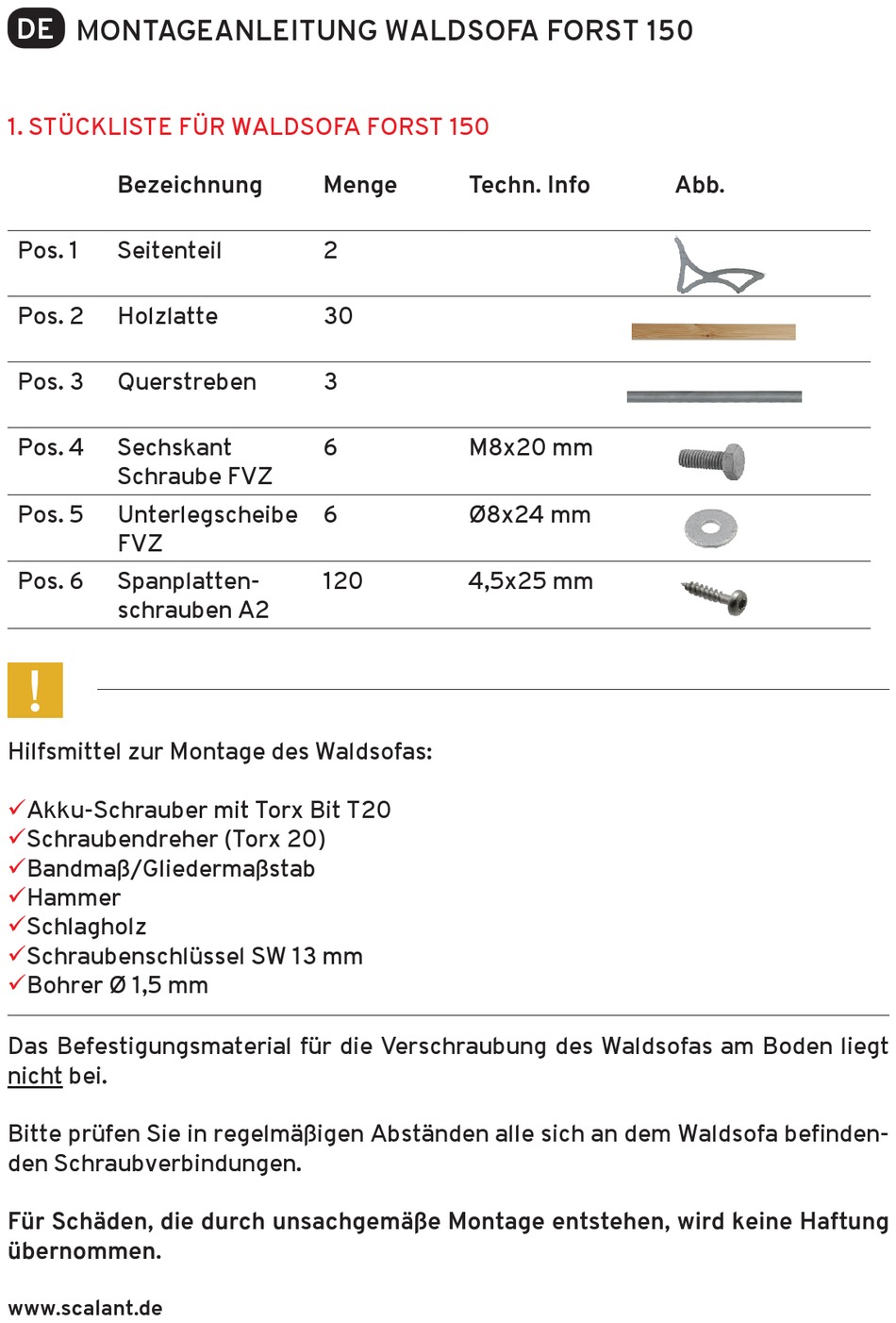

MONTAGEANLEITUNG WALDSOFA FORST 150
1. STÜCKLISTE FÜR WALDSOFA FORST 150
Bezeichnung
Pos. 1 Seitenteil
Pos. 2 Holzlatte
Pos. 3 Querstreben
Pos. 4 Sechskant
Schraube FVZ
Pos. 5 Unterlegscheibe
FVZ
Pos. 6 Spanplatten-
schrauben A2
!
Hilfsmittel zur Montage des Waldsofas:
Akku-Schrauber mit Torx Bit T20
Schraubendreher (Torx 20)
Bandmaß/Gliedermaßstab
Hammer
Schlagholz
Schraubenschlüssel SW 13 mm
Bohrer Ø 1,5 mm
Das Befestigungsmaterial für die Verschraubung des Waldsofas am Boden liegt
nicht bei.
Bitte prüfen Sie in regelmäßigen Abständen alle sich an dem Waldsofa befinden-
den Schraubverbindungen.
Für Schäden, die durch unsachgemäße Montage entstehen, wird keine Haftung
übernommen.
www.scalant.de
Menge Techn. Info
2
30
3
6 M8x20 mm
6 Ø8x24 mm
120 4,5x25 mm
Abb.
