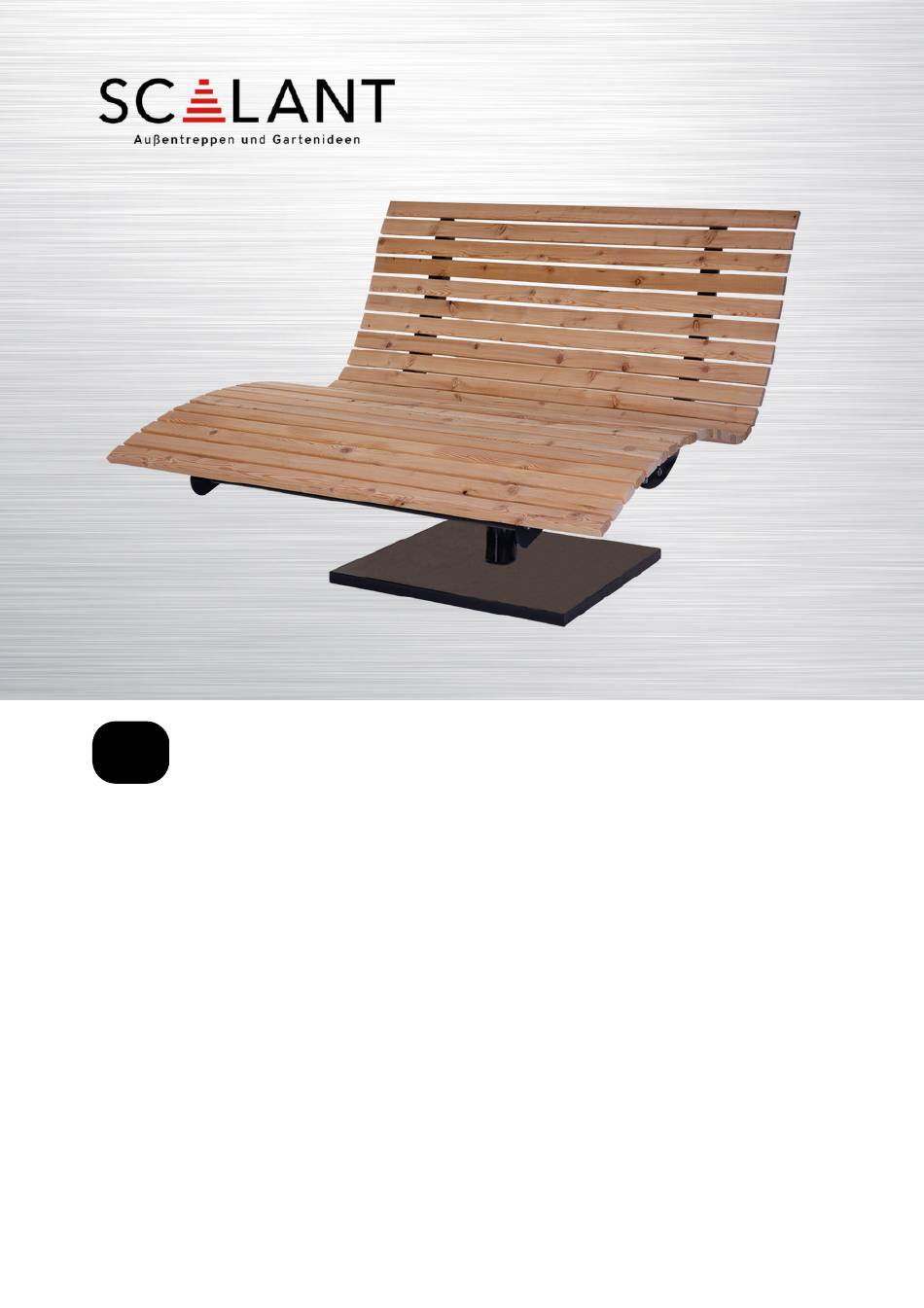

- Seite 1 Montageanleitung Waldsofa Forst Swing Daniel Gruppe GmbH Daimlerstraße 17 32312 Lübbecke Telefon 0 57 41 / 34 80 -40 Fax 0 57 41 / 34 80 -50 E-Mail info(at)scalant.de www.scalant.de...
- Seite 2 Montageanleitung Waldsofa Forst Swing 1) Stückliste Waldsofa Forst Swing Bezeichnung Techn. Info Abbildung Fuß Mittelstrebe Sitenteil Querstrebe Klemmhebel Holzlatte Montagehilfe Spanplattenschrauben A2 4,5x25 mm Zylinderschraube 8x20 mm Unterlegscheibe 8 mm Zylinderschraube 10x30 mm Sicherungsmutter Unterlegscheibe 10 mm Sechskantschraube 20x80 mm...
- Seite 3 Montageanleitung Waldsofa Forst Swing Hilfsmittel zur Montage des Waldsofas: Akku-Schrauber mit Torx Bit T20 ✓ Schraubendreher (Torx 20) ✓ Bandmaß/Gliedermaßstab ✓ Hammer ✓ Schlagholz ✓ Schraubenschlüssel SW 17 mm ✓ Bohrer Ø 1,5 mm ✓ Das Befestigungsmaterial für die Verschraubung des Waldsofas am Boden liegt nicht bei.
- Seite 4 Montageanleitung Waldsofa Forst Swing 2. MONTAGE Schritt 1 Verbinde den Fuß (Abb. 1) und die Mittelstrebe (Abb. 2) mit der Sechskantschraube. (Pos. 14 / 20x80 mm) Schritt 2 Im nächsten Schritt werden die Seitenteile (Abb. 3) mit der Mittelstrebe verschraubt. Verwende dafür die Zylinderschraube (Pos. 11 / 10x 30 mm), die Sicherungsmutter (Pos.
- Seite 5 Montageanleitung Waldsofa Forst Swing 2. MONTAGE Schritt 3 Nun wird die exakte Position der ersten Holzlatte (Kopfteil) mittels einer kleinen Formel errechnet und positioniert. Formel: Gesamtlänge Holzlatte - Außenlänge Gestell = Holzüberstand Gesamt Holzüberstand Gesamt : 2 = Holzüberstand je Seite Die Latte sollte bündig am oberen Rand des Gestells verschraubt werden.
- Seite 6 Montageanleitung Waldsofa Forst Swing 2. MONTAGE Schritt 4 Lege das schmale Stück der Montagehilfen außen an die erste Latte an. Daraus ergibt sich der gleichbleibende Abstand zwischen den Holzlatten. (siehe Abb. 2) Drehe die Spanplattenschrauben noch nicht fest, sondern lass noch etwas Spiel vorhanden.
- Seite 7 Montageanleitung Waldsofa Forst Swing 2. MONTAGE Schritt 6 Sollte die seitliche Flucht der Holzlatten stark abweichen, kannst du diese mit einem Schlagholz entsprechend ausrichten. Danach stelle die Außenliege wieder auf den Fuß und richte die Flucht der Hölzer im Rückenbereich aus. Anschließend kannst du die Schrauben fest anziehen.
