Verwandte Anleitungen für SCALANT Forst Swing WPC
Inhaltszusammenfassung für SCALANT Forst Swing WPC

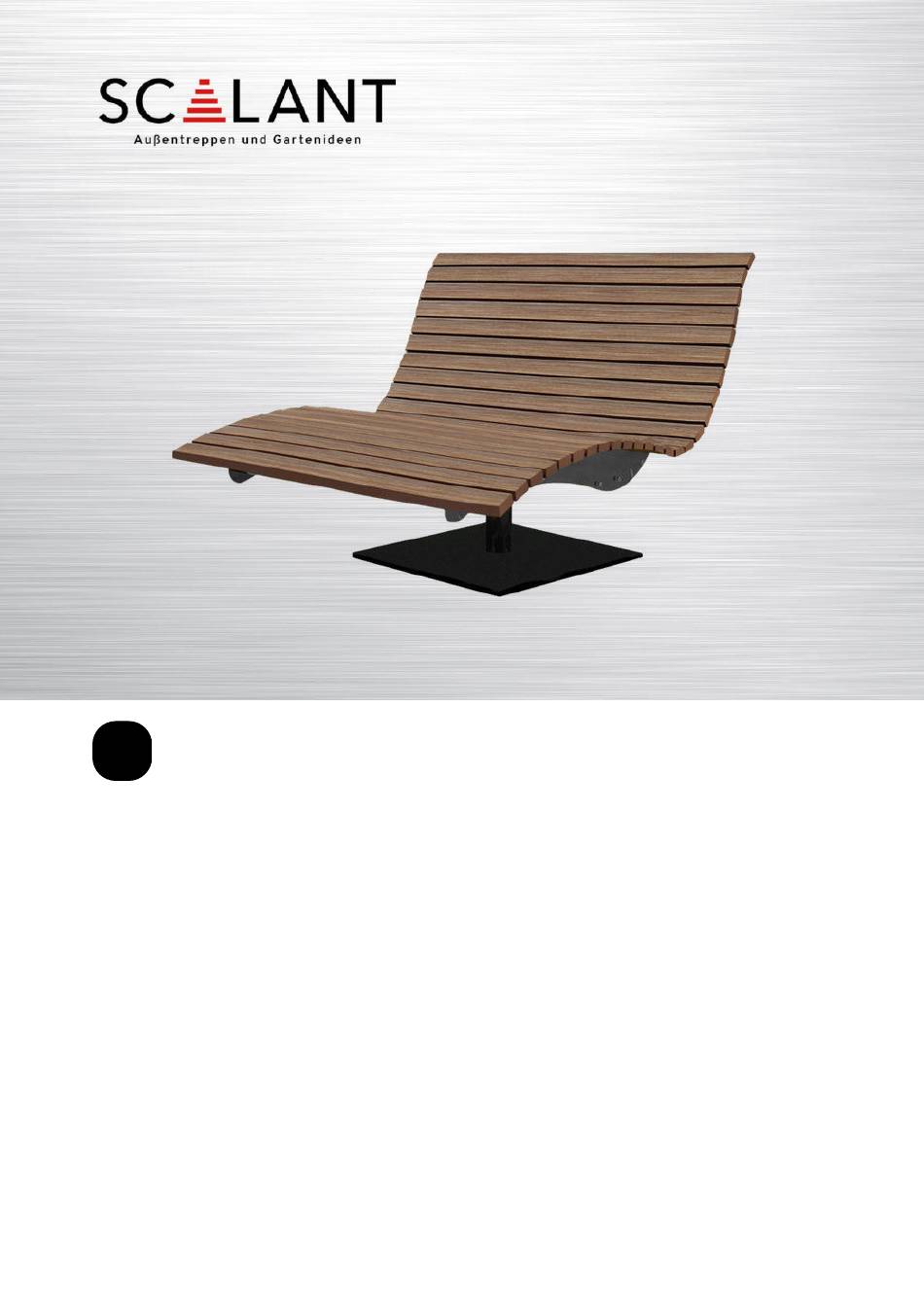

- Seite 1 Montageanleitung Waldsofa Forst Swing WPC...
- Seite 2 Montageanleitung Waldsofa Forst Swing WPC 1) Inhaltverzeichnis Inhalt Seite Wichtiger Hinweis Schutz von Lärchenholz Stückliste Waldsofa Forst Swing Notwendige Hilfmittel Montage...
- Seite 3 Montageanleitung Waldsofa Forst Swing WPC Hinweis für WPC Latten Aufgrund der Materialbeschaffenheit ist es zwingend notwendig Latten aus WPC vorzubohren, da die Schraube sonst keinen Halt bekommt. Die WPC Leisten sind beidseitig einsetzbar. Welche Seite genutzt wird, kann nach persönlichen Präferenzen entschieden werden. Die Wahl der Oberfläche hat keinen Einfluss auf die Montage, diese erfolgt bei...
- Seite 4 Montageanleitung Waldsofa Forst Swing WPC 2) Stückliste Waldsofa Forst Swing Techn. Bezeichnung Abbildung Info Fuß Fußabdeckung Mittelstrebe Sitenteil Querstrebe Klemmhebel Holzlatte Montagehilfe Spanplattenschrauben 4,5x20 Zylinderschraube 8x20 mm Unterlegscheibe 8 mm Zylinderschraube 10x30 mm Sicherungsmutter Unterlegscheibe 10 mm Sechskantschraube 20x80 mm...
- Seite 5 Montageanleitung Waldsofa Forst Swing WPC 2) Stückliste Waldsofa Forst Swing Techn. Bezeichnung Abbildung Info Bohrer 3 mm Tiefenanschlagring Innensechskant Schlüssel 2,5 mm 3) Notwendige Hilfsmittel Hilfsmittel zur Montage des Waldsofas: Akku-Schrauber mit Torx Bit T20 Schraubendreher (Torx 20) Bandmaß/Gliedermaßstab Hammer Schlagholz Schraubenschlüssel SW 17 mm...
- Seite 6 Montageanleitung Waldsofa Forst Swing WPC 4) Montage Schritt 1 Beginne damit die Fußabdeckung (Pos. 2) auf den Fuß (Pos.1) zu stecken. Im Anschluss wird die Mittelstrebe (Pos. 3) mithilfe der Sechskantschraube (Pos. 15) auf dem Fuß befestigt. Schritt 2 Im nächsten Schritt werden die Seitenteile (Pos. 4) mit der Mittelstrebe verschraubt.
- Seite 7 Montageanleitung Waldsofa Forst Swing WPC 4) Montage Schritt 3 Jetzt wird der Bohrer vorbereitet. Stecke dafür den Tiefenanschlagring auf den Bohrer. Richte diesen so aus, dass der Bohrer 2 cm heraussteht und ziehe den Anschlagring mit dem Innensechskant fest. (Tipp: Stecke den Bohrer bis zum Anschlag in den Akkuschrauber, sodass der Anschlagring beim Bohren nicht verrutschen kann.)
- Seite 8 Montageanleitung Waldsofa Forst Swing WPC 4) Montage Schritt 4 Bohre nun die Latten von hinten durch die vorgegebenen Löcher des Gestells vor. Der zuvor angebrachte Anschlagring sorgt dafür, dass nicht zu weit vorgebohrt werden kann. Schritt 5 Im nächsten Schritt wird die Latte mit dem Gestell verschraubt. Verwende hierfür die Schraube (Pos.
- Seite 9 Montageanleitung Waldsofa Forst Swing WPC 4) Montage Schritt 6 Ist die erste Latte montiert, werden nun die weiteren Latten angebracht. Um den Abstand zwischen den Latten richtig zu bestimmen, nutze die Montagehilfe (Pos. 8). Stecke diese zwischen die Latten, um die richtige Position zu finden.
- Seite 10 Montageanleitung Waldsofa Forst Swing WPC 4) Montage Schritt 8 Bist du bei ca. der Hälfte der Latten anbekommen, stelle das Waldsofa auf die Rückseite, um die restlichen Latten einfacher montieren zu können. Baust du das Waldsofa auf einem festen Untergrund, solltest du z. B. eine Pappe oder ähnliches unter das Gestell des Waldsofas legen, damit das...
