Inventum VVW7040++ Benutzerhandbuch
Freistehende spülmaschine
Verwandte Anleitungen für Inventum VVW7040++
Inhaltszusammenfassung für Inventum VVW7040++

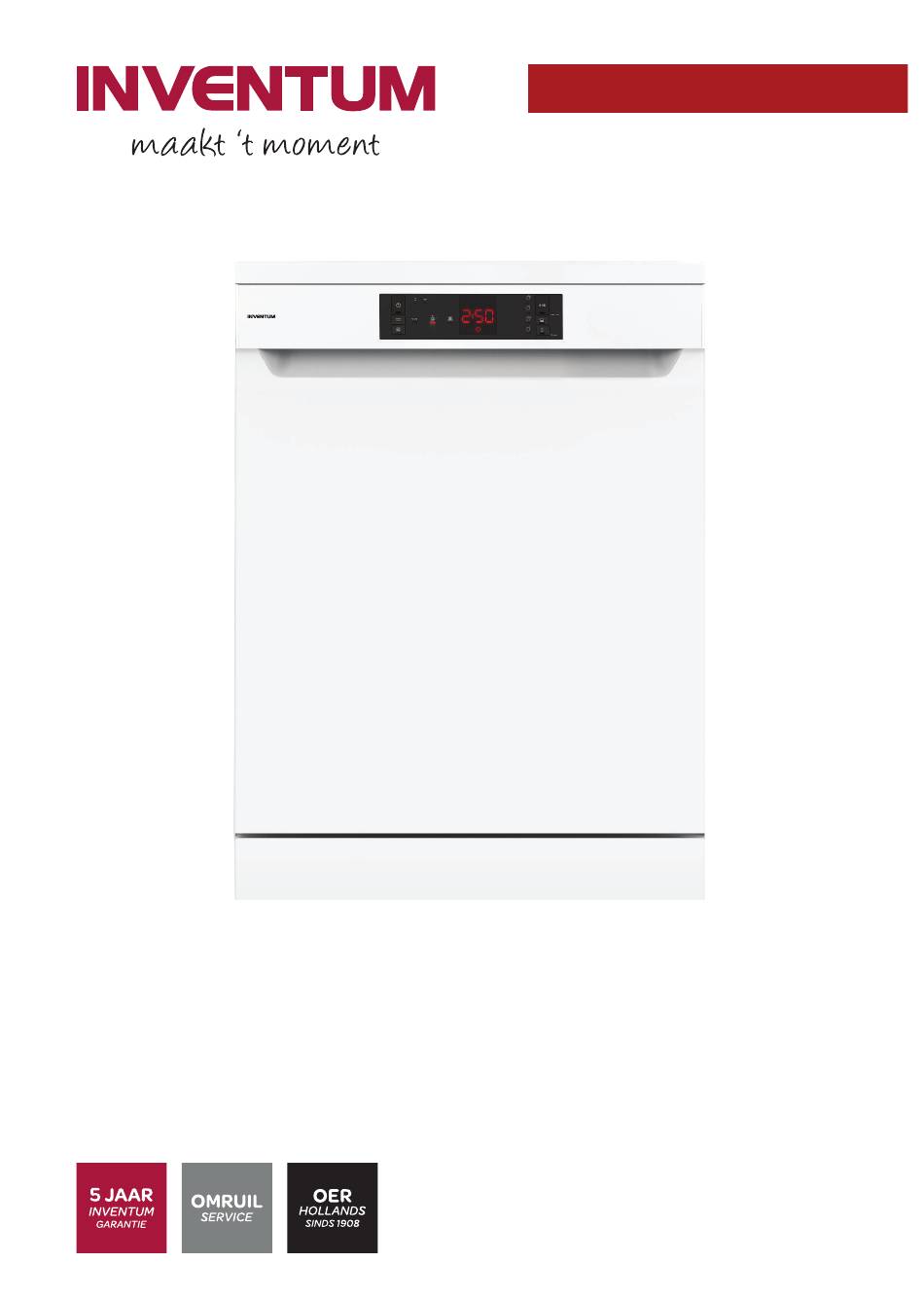

- Seite 1 VVW7040++ Vrijstaande vaatwasser Freestanding dishwasher Freistehende Spülmaschine Lave-vaisselle non-encastré • Gebruikershandleiding 7-31 • User manual 32-55 • Benutzerhandbuch 56-81 82-107 • Manuel d'utilisation...
-
Seite 56: Einleitung
Inhaltsverzeichnis Einleitung................................56 Sicherheit................................57 Technische Daten..............................63 Beschreibung................................64 Installation................................66 Bedienung................................68 Reinigung und Wartung............................74 Zusätzliche Informationen.............................75 Fehlerbehebung..............................76 Allgemeine Service- und Garantiebedingungen....................79 Einleitung VERWENDUNG DIESES DOKUMENTS 1. Lesen Sie dieses Dokument vollständig durch. Vergewissern Sie sich, dass Sie alle Anweisungen verstehen und kennen. -
Seite 57: Sicherheit
Sicherheit ALLGEMEINE SICHERHEITSHINWEISE • Lesen Sie das Handbuch vollständig durch, bevor Sie das Gerät in Betrieb nehmen. • Bewahren Sie das Handbuch sorgfältig auf, um es später wiederverwenden zu können. • Verwenden Sie dieses Gerät nur für die im Handbuch beschriebenen Zwecke. -
Seite 58: Lieferung
LIEFERUNG • Die Verpackung schützt das Gerät vor Schäden, die während des Transports auftreten können. Die Verpackung ist wiederverwertbar. Die Verwendung von Recyclingmaterial reduziert den Verbrauch von Rohstoffen und verringert das Abfallaufkommen. • Vorsicht: Prüfen Sie die Verpackung oder das Gerät bei Lieferung auf Transportschäden. -
Seite 59: Sicherheitshinweise Zur Bedienung
• Vorsicht: • Gefahr eines Stromschlags • Wenn das Netzkabel beschädigt ist, darf es nur durch die Serviceorganisationen des Herstellers oder entsprechende qualifizierte Personen ausgetauscht werden. • Vorsicht: • Gefahr eines Stromschlags • Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht. - Seite 60 • Das Gerät muss geerdet werden, um das Risiko eines Stromschlags bei Fehler oder Ausfall zu verhindern. Das Gerät weist ein geerdetes Netzkabel und einen Netzstecker auf. Verbinden Sie den Netzstecker nur mit einer geerdeten Netzsteckdose, die den örtlichen Vorschriften entsprechend installiert ist.
- Seite 61 • Einige Geschirrspülmittel sind stark laugig und können bei Verschlucken extrem gefährlich sein. Kontakt mit Haut und Augen vermeiden. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn die Tür geöffnet ist. Stellen Sie sicher, dass der Spülmittelbehälter leer ist, wenn der Wachzyklus abgeschlossen ist.
-
Seite 62: Temperaturempfindliche Kunststoff-, Kupfer- Oder Zinnbeschichtete Behälter
• Vorsicht: Stellen Sie sicher, dass Messer und anderes scharfes Besteck nach unten zeigend in den Besteckkorb gesteckt werden, oder horizontal im oberen Korb der Besteckschublade platziert werden. • Vorsicht: Legen Sie keine Gegenstände in das Gerät, die sich nicht für die Reinigung in der Spülmaschine eignen: •... -
Seite 63: Wenn Sich Das Gerät In Einem Raum Befindet, In Dem Es
• Hinweis: Betreiben Sie das Gerät nicht mit Niederspannung. Dies kann zu einem Leistungsabfall führen. • Vorsicht: Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn, wenn Sie das Gerät nicht benutzen. • Wenn Sie das Gerät nicht benutzen, lassen Sie die Tür leicht geöffnet, um Gerüche zu vermeiden. -
Seite 64: Beschreibung
Gegenstand Spezifikation Heizleistung [W] 1800 Nennspannung [V] / -frequenz [Hz] 220-240 / 50 Wasserzufuhrdruck [MPa] 0,03 (0,3 bar) - 1 (10 bar) Strom [A] Netzkabellänge [m] 1,65 Art des Netzsteckers EU/TR Art des Zufuhrschlauchanschlusses 3/4 Zoll, Innengewinde Position des Zufuhrschlauchs Rechts hinten Länge des Zufuhrschlauchs [m] 1,70... -
Seite 65: Bedienfeld
BEDIENFELD (Abbildung 2) Timertaste Programmschritt-Anzeigen Programmauswahltaste Start/Pausentaste Ein/Aus-Taste Halbladungstaste Salzanzeige Spülmitteltablettentaste Klarspüleranzeige Programme Anzeige Gegenstand Funktion Timertaste Verzögert den Start eines Programms. Programmauswahltaste Dient der Programmauswahl. Ein/Aus-Taste Um das Gerät ein- oder auszuschalten. Salzanzeige Hier wird angezeigt, wenn der Salzpegel zu gering ist. Die Anzeige leuchtet, wenn der Salzbehälter fast leer ist. -
Seite 66: Installation
PROGRAMME Icon Name Beschreibung Zeit Strom- Wasser- [min.] verbrauch verbrauch [kWh/Zyklus] [l/Zyklus] Tägliches Programm für normal verunreinigtes 0,937 12,0 Geschirr. Dieses Programm dauert länger, verbraucht aber weniger Wasser und heizt für geringeren Energieverbrauch langsamer auf. Schnell Kurzprogramm für normal verunreinigtes Geschirr. 1,35 12,0 Intensiv... -
Seite 67: Wasseranschluss
WASSERANSCHLUSS • Vergewissern Sie sich, dass die Wasseranschlüsse im Innenraum sich für den Anschluss des Geräts eignen. • Installieren Sie an der Wasserzufuhr einen Filter, um Schäden an dem Gerät durch Verunreinigung des Wassers (Sand, Ton, Rost usw.) zu vermeiden. •... -
Seite 68: Installieren Des Geräts Unter Einer Arbeitsplatte
• Warnung: Das Gerät ist für den Betrieb bei 220-240 V ausgelegt. Schließen Sie einen 110-/220-V- und 3000-W-Transformator an den elektrischen Anschluss an, wenn die Stromversorgung 110 V beträgt. INSTALLIEREN DES GERÄTS UNTER EINER ARBEITSPLATTE Warnung: Die Arbeitsplatte muss stabil sein. Vorsicht: Stellen Sie sicher, dass die Verkabelung und die Rohrleitungen für die Installation des Geräts unter einer Arbeitsplatte geeignet sind. -
Seite 69: Füllen Des Salzbehälters
FÜLLEN DES SALZBEHÄLTERS Für ein gutes Ergebnis muss das Gerät mit weichem (weniger kalkhaltigen) Wasser betrieben werden. Salz wird oft zum Enthärten des Wassers verwendet. Es verhindert Kalkablagerungen auf dem Geschirr und im Geräteinneren. Vorsicht: Verwenden Sie nur spülmaschinengeeignetes Salz. Verwenden Sie kein Speisesalz. Hinweis: Füllen Sie den Salzbehälter, wenn die Salzanzeige an der Steuertafel aufleuchtet. -
Seite 70: Einstellen Der Klarspülerverbrauchsmenge
Vorsicht: Verwenden Sie nur spülmaschinengeeignetes Spülmittel. Vorsicht: Legen Sie Spülmitteltabletten nie in den Besteckkorb, sondern immer nur in den Spülmittelbehälter. Hinweis: Spülmittel ist auch als Pulver, Gel und Tabletten erhältlich. Außerdem gibt es kombinierte Produkte (mit Salz und/oder Klarspüler). Kombinierte Produkte führen nur unter bestimmten Umständen zu ausreichenden Ergebnissen. - Seite 71 Hinweis: Standardmäßig ist die Klarspülerverbrauchsmenge in Ihrem Gerät auf 4 gestellt. 1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. 2. Halten Sie die Programmauswahltaste gedrückt und drücken Sie die Ein/Aus-Taste. 3. Drücken Sie die Programmauswahltaste, bis die Anzeige kurz rA zeigt. Danach zeigt die Anzeige die aktuell eingestellte Klarspülerverbrauchsmenge an.
-
Seite 72: Einstellen Der Höhe Der Racks Des Oberen Korbs
4. Stellen Sie sicher, dass Weingläser und langstielige Gläser am Rand des Korbs, Racks oder Glashaltedrahts platziert sind. Vorsicht: Lehnen Sie Weingläser und langstielige Gläser nicht an andere Gegenstände, um Schäden an den Gläsern zu vermieden. 5. Legen Sie lange, kleine Kochutensilien wie Kochlöffel in die Mitte des oberen Korbs. Beladen des unteren Korbs Der unter Korb ist für Töpfe mit langen Griffen, Pfannen, Deckel, Teller und Salatschüsseln vorgesehen. -
Seite 73: Verzögern Des Programms
3. Verwenden Sie die Halbladungstaste, um dem ausgewählten Programm die Halbladungsoption hinzuzufügen. Hinweis: Wenn die Halbladungsoption nicht mit dem gewählten Programm kompatibel ist, ertönt ein Summton. 4. Brechen Sie bei Bedarf die Halbladungsoption ab, indem Sie die Halbladungstaste erneut drücken, bis die entsprechende Anzeige erlischt. -
Seite 74: Reinigung Und Wartung
AUSSCHALTEN DES GERÄTS Hinweis: Das Gerät ist während des Trockenprozesses 40 bis 45 Minuten lang still. 1. Warten Sie, bis das Programm beendet ist und die Programmschritt-Anzeige für Ende leuchtet. 2. Drücken Sie die Ein/Aus-Taste, um das Gerät auszuschalten. Sie können die Tür des Geräts nach dem Abschalten ein Stück weit öffnen, um die Trockenzeit zu verkürzen. 3. -
Seite 75: Reinigen Der Sprüharme
7. Installieren Sie den Hauptfilter im Mikrofilter. Vergewissern Sie sich, dass das Markierungen aneinander ausgerichtet sind. 8. Installieren Sie den Hauptfilter im Sieb. (Abbildung 25) 9. Drehen Sie den Hauptfilter zum Befestigen im Uhrzeigersinn. Vorsicht: Vergewissern Sie sich, dass die Filter korrekt platziert sind. Eine falsche Platzierung der Filter wirkt sich auf die maximale Leistung des Geräts aus. -
Seite 76: Fehlerbehebung
1. Versuchen Sie, das Problem mithilfe der Fehlerbehebungstabelle und der Fehlercodes zu lösen. 'Zurücksetzen des 2. Wenn Sie keine Lösung für Ihr Problem finden, setzen Sie Ihr Gerät zurück. Siehe Abschnitt Programms' 3. Wenn der Fehlercode weiter auftritt, wenden Sie sich an den Inventum-servicedienst. FEHLERBEHEBUNGSTABELLE Problem Mögliche Ursache Mögliche Lösung... - Seite 77 Problem Mögliche Ursache Mögliche Lösung Es kam zu einem Ausfall der Stellen Sie sicher, dass die Wasserzufuhr. Wasserzufuhr aktiv ist. Das Gerät erzeugt während eines Einer der Sprüharme trifft auf das Stellen Sie sicher, dass Sie das Programms ungewöhnliche Geschirr. Gerät korrekt laden.
-
Seite 78: Fehlercodes
• Schließen Sie den Wasserhahn, entfernen Sie den Wasserzufuhrschlauch und reinigen Sie den Filter des Schlauchs. • Wenden Sie sich an das Inventum-servicedienst, wenn der Fehlercode weiterhin auftritt. Die Wasserzufuhr stoppt nicht. • Schließen Sie den Wasserhahn. • Wenden Sie sich an das Inventum-servicedienst. -
Seite 79: Allgemeine Service- Und Garantiebedingungen
'https://www.inventum.eu/omruilkosten' Sie auf der Webseite 3. Um Ihren Anspruch auf die fünfjährige Inventum-Garantie geltend zu machen, wenden Sie sich an das Geschäft, bei dem Sie das Produkt gekauft haben, oder kontaktieren Sie den Kundenservice von Inventum mittels des Formulars auf der Webseite 'https://www.inventum.eu/service-aanvraag'... - Seite 80 Weise registriert haben und daraufhin eine Störung an einem großen Haushaltsgerät im dritten bis einschließlich fünften Jahr ab dem Datum des Ankaufs melden, dann gilt die fünfjährige Inventum-Garantie und wird das Gerät kostenlos repariert oder umgetauscht. Bei Reparatur oder Umtausch des Gerätes werden dann nur 'https://www.inventum.eu/...
- Seite 81 • sowie ähnliche Artikel. 3. Nicht von der Garantie abgedeckt sind Transportschäden, sofern diese nicht von Inventum verursacht wurden. Kontrollieren Sie darum Ihr neues Gerät, bevor Sie es in Gebrauch nehmen. Sollten Sie Beschädigungen feststellen, sind diese innerhalb von fünf Werktagen nach Ankauf beim Geschäft zu melden, bei dem Sie das...
- Seite 108 Inventum huishoudelijke Apparaten B.V. Meander 901 6825 MH Arnhem T 0800 -4583688 info@inventum.eu www.inventum.eu facebook.com/inventum1908 youtube.com/inventum1908 VVW7040++/01.0520 Wijzigingen en drukfouten voorbehouden / Änderungen und Druckfehler vorbehalten / Sous réserve de modification / Modifications and printing errors reserved...
