Öffnen und Schließen des Gehäusedeckels

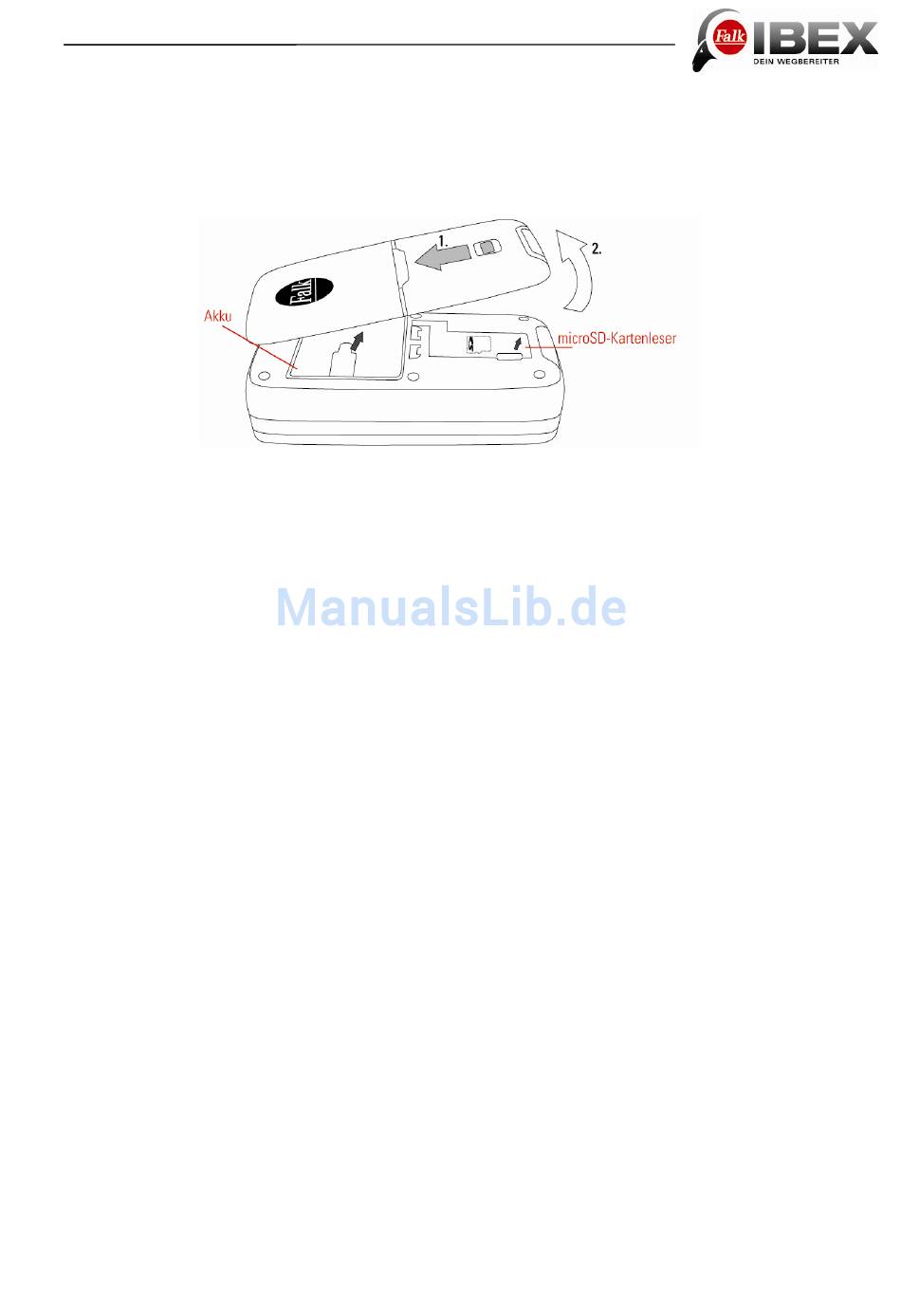

Ziehen Sie zuerst den Riegel auf der Rückseite des Geräts nach vorne (siehe Abbildung
oben) und heben Sie dann den Gehäusedeckel nach oben vom Gerät weg. Er löst sich
vollständig vom Gerät.
Zum Schließen des Gehäusedeckels drücken Sie ihn zuerst mit der Oberseite ganz an das
Gerät an und schließen Sie dann den Deckel, bis er hörbar einrastet. Achten Sie darauf,
dass der Gehäusedeckel richtig geschlossen ist, da sonst ein Eindringen von Wasser nicht
ausgeschlossen werden kann.

Einlegen des Akkus

Öffnen Sie dazu zunächst den Gehäusedeckel. Entnehmen Sie den Akku Ihres Geräts
indem Sie ihn an der kleinen Folienlasche herausziehen.
Achten Sie beim Einsetzen des Akkus darauf, dass er mit der Beschriftung nach oben und
mit den metallenen Kontakten zu den Stiften im Gehäuse ausgerichtet ist.

Einlegen einer micro-SD-Karte

Öffnen Sie dazu zunächst den Gehäusedeckel. Zum Einlegen einer micro-SD-Karte müssen
Sie dann die Gummiabdeckung unterhalb des Akkus öffnen (an der kleinen Lasche rechts
unten). Schieben Sie dann die metallene Halterung für die SD-Karte in Richtung des Akkus
und klappen Sie sie dann nach oben.
Nun können Sie eine micro-SD-Karte in die nach oben geklappte Halterung hinein schieben.
Achten Sie darauf, dass die Kontakte der Karte nach unten zeigen. Anschließend klappen
Sie die Halterung wieder nach unten zum Gerät und verriegeln sie, indem Sie sie vom Akku
weg nach unten schieben.
Achten Sie darauf, dass die Abdeckung immer richtig geschlossen ist, da sonst ein
Eindringen von Wasser nicht ausgeschlossen werden kann.
