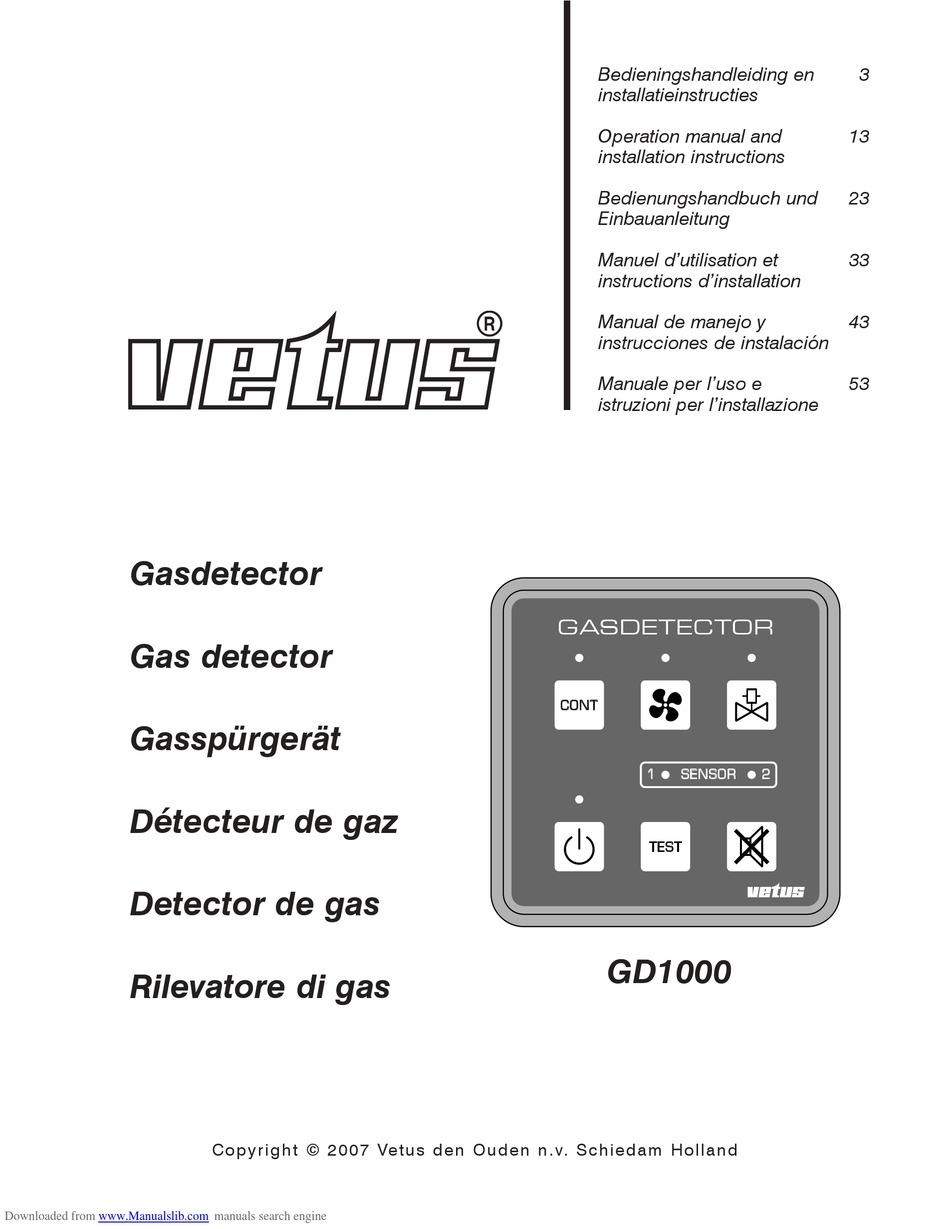

Gasdetector
Gas detector
Gasspürgerät
Détecteur de gaz
Detector de gas
Rilevatore di gas
Downloaded from
www.Manualslib.com
Copyr igh t © 2 00 7 Ve tu s d e n Ou d e n n . v. S c h i e d a m H o l l a n d
manuals search engine
Bedieningshandleiding en
installatieinstructies
Operation manual and
installation instructions
Bedienungshandbuch und
Einbauanleitung
Manuel d'utilisation et
instructions d'installation
Manual de manejo y
instrucciones de instalación
Manuale per l'uso e
istruzioni per l'installazione

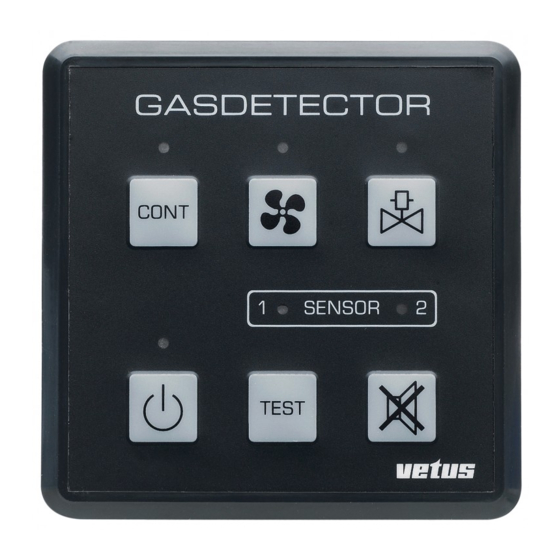

GASDETECTOR
CONT
1
SENSOR
TEST
GD1000
3
13
23
33
43
53
2
vetus
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Vetus GD1000
Inhaltszusammenfassung für Vetus GD1000
- Seite 1 Detector de gas GD1000 Rilevatore di gas Copyr igh t © 2 00 7 Ve tu s d e n Ou d e n n . v. S c h i e d a m H o l l a n d Downloaded from www.Manualslib.com...
- Seite 2 93/68/EEC (EN 60950 : 1992). Questo prodotto è in conformità le disposizione della direttiva 89/336/CEE (EMC) (EN 50081-1 : 1994, EN 50082-2 : 1994) e 93/68/CEE (EN 60950 : 1992). 100105.02 Gas detector GD1000 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 23: Sicherheitshinweise
Wenn das Gasspürgerät das Vorhandensein von Gas anzeigt: - Niemals elektrische Geräte einschalten! - Vermeiden Sie Hitze, Funkenflug und offenes Feuer! - Die Räume gut durchlüften! - Mit Hilfe von Seifenlauge nach dem Gasleck suchen! Gasspürgerät GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine... -
Seite 24: Einleitung
2 Einleitung Ausgestattet mit ein oder zwei Sensoren, stellt das Vetus-Gasspürgerät ein Gasspürsystem mit zwei verschiedenen Funktionen dar: Zum Einen spürt es mehrere Arten brennbarer Gase*) auf, sodass eine Explosionsgefahr an Bord vermieden werden kann. Zum Zweiten spürt es das giftige Kohlenmonoxidgas (CO)**) auf, sodass eine für den Menschen gefährliche Verunreinigung der Luft mit Giftgas vermieden werden kann. -
Seite 25: Verpackungsinhalt
Sensor schneller, als wenn er nur in Abständen Gaskontrollen durchführt. Nach ca. 2 Jahren kontinuierlicher Gaskontrolle ist der Sensor überaltert, vgl. Abschnitt 4 “Alterung des Sensors”. 2.1 Verpackungsinhalt 1 Instrument GD1000 1 Sensor 1 Kabel zum Anschließen des Sensors (5 Meter) 2 Schrauben für die Montage des Sensors 1 Handbuch Gasspürgerät GD1000... -
Seite 26: Bedienung
Gasventil wird geschlossen und der Ventilator eingeschaltet. Das Gasspürgerät kontrolliert ständig, ob der Sensor bzw. die Sensoren angeschlossen sind und ob sie korrekt funktionieren. Sollte das nicht der Fall sein, wird ein Alarm ausgelöst. 100105.02 Gasspürgerät GD1000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 27: Anzeige Der Gemessenen Gaskonzentration (Alarm Oder Sicherer Zustand)
HINWEIS: Wenn keine Sensoren an das Gasspürgerät angeschlossen sind, kann es nicht funktionieren. Die beiden Sensor-LED´s blinken dann so lange in SENSOR ROT, bis mindestens ein angeschlossener Sensor festgestellt worden ist. Gasspürgerät GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine... -
Seite 28: Akustischen Alarm Abschalten
Wenn das Gasventil geöffnet wird, wird das Gasspürgerät automatisch in die Betriebsart kontinuierliche Gaskontrolle geschaltet. Wird wegen einer zu hohen Konzentration brennbarer Gase oder einer zu hohen CO- Konzentration ein Alarm ausgelöst, wird das Gasventil automatisch geschlossen. 100105.02 Gasspürgerät GD1000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 29: Alterung Des Sensors
Führen Sie diese Maßnahmen nur bei einem ausgetauschten Sensor durch, nicht bei einem eventuell weiter vorhandenen Sensor. Dessen Alterungsstatus muss weiter gespeichert bleiben, da sein Alter ansonsten nicht mehr richtig berechnet werden kann. Hierdurch könnten sich gefährliche Situationen erge- ben. Gasspürgerät GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine... -
Seite 30: Einbau
Sensor dazu, wird das Vorhandensein des zweiten Sensors von dem Gasspürgerät automatisch erkannt. Um etwa vorhandenes Gas zuverlässig aufspüren zu können, muss der Sensor danach eine Minute lang aufgewärmt werden. 100105.02 Gasspürgerät GD1000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 31: Anschlüsse
Der Ausgang „FAN” eignet sich für einen Ventilator mit einem Stromverbrauch von maxi- mal 1 A. Bauen Sie in das Pluskabel zum Ventilator eine 1 A-Sicherung ein. Achtung: Das Gasspürgerät schaltet das Minuskabel (-, Masse) des Ventilators! Gasspürgerät GD1000 100105.02 Downloaded from www.Manualslib.com... -
Seite 32: Technische Daten
: bei 5 % der unteren Explosionsgrenze (LEL) (2000 ppm) Für das Aufspüren von CO (Kohlenmonoxid) sind folgende Gaskonzentrationen und Zeitkonstanten definiert: CO (ppm) t (min) 1 SICHERER ZUSTAND 2 WARNUNG CO 3 ALARM CO 100105.02 Gasspürgerät GD1000 Downloaded from www.Manualslib.com manuals search engine... - Seite 63 Gas detector GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 64: Hoofdafmetingen
7 Aansluitschema Wiring diagram Anschlußschaltplan Schéma électrique Esquema de conexión Schema dei collegamenti ALARM VALVE +BATTERY SENSOR 1 SENSOR 2 ALARM VALVE +BATTERY 100105.02 Gas detector GD1000 Downloaded from www.Manualslib.com manuals search engine... - Seite 65 4. Cavo di collegamento del sensore 5 Batterie 5. Batteria 6. Fusibile 1 A 6 Sicherung 1 A 7 Gasventil 7. Valvola del gas 8 Ventilator 8. Ventilatore 9 Summer 9. Segnalatore acustico Gas detector GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 66: Aansluitschema
Overall dimensions Hauptmaße Dimensions principales Dimensiones generales Misure principali GASDETECTOR CONT SENSOR TEST vetus Min. 3, max. 25 Afleesinstrument Anzeigeinstrument Instrumento de lectura Meter Instrument à cadran Quadrante 76 mm (3”) 100105.02 Gas detector GD1000 Downloaded from www.Manualslib.com manuals search engine... - Seite 67 Sensor Sensor Sensor Sensor Capteur Sensore Gas detector GD1000 100105.02 Downloaded from www.Manualslib.com manuals search engine...
