Sigma Handbuch Seite 24

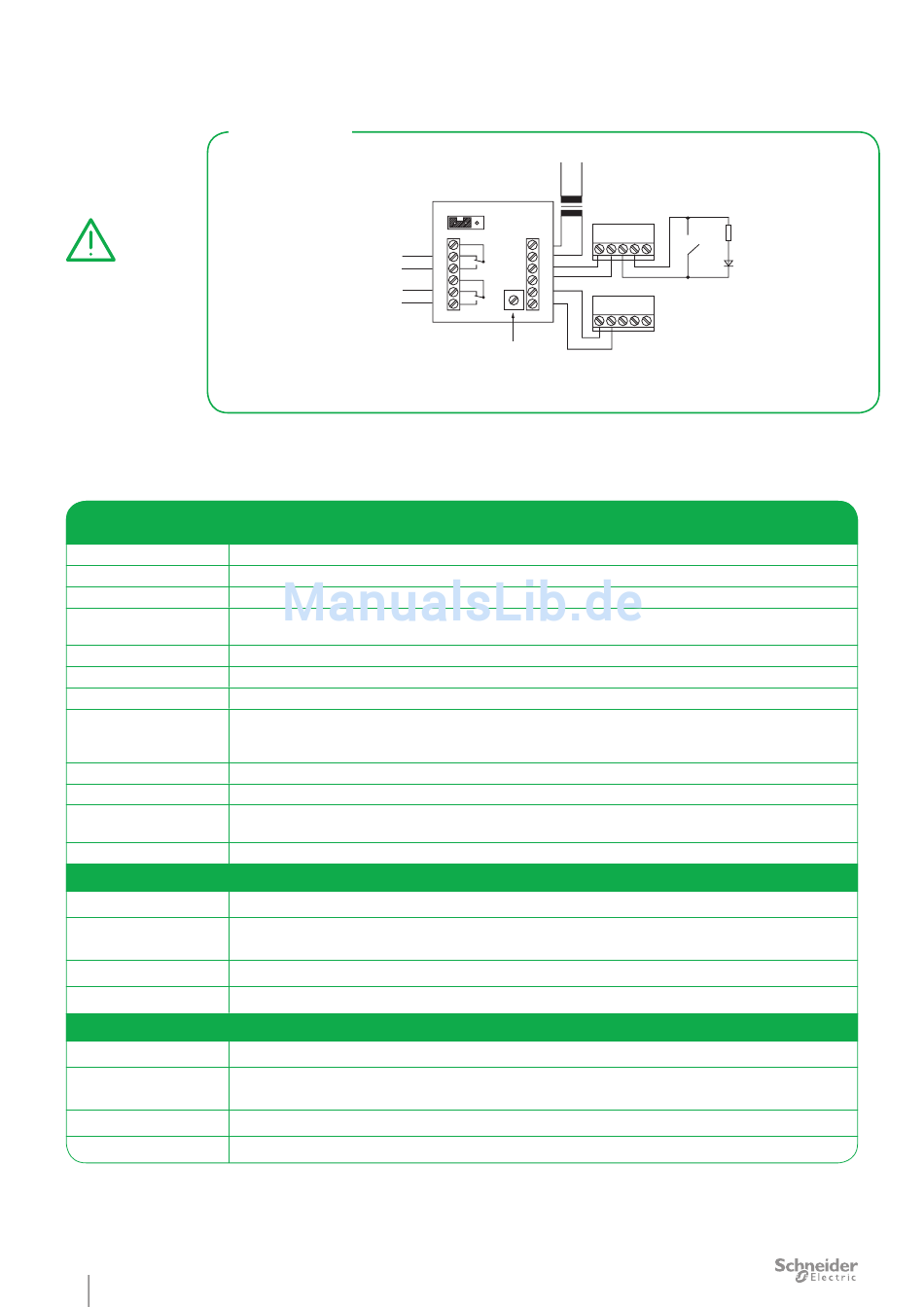

AnschlussplanzurErweiterungmittelspotentialfreiemKontakt
Schaltung
Achtung!
Unterbrechungsfreie
Stromversorgung!
Es wird empfohlen eine
unterbrechungsfreie
Spannungsversorgung
ErweiterungdesRufkreisesmiteinempotenzialfreien
(USV) einzusetzen, um
Kontakt(Schließer)
im Falle eines Span-
nungsausfalls die
Funktion aufrecht-
zuerhalten (siehe DIN
0834). Technische Daten
Zimmersignalleuchte
Relaisausgang 2Stck.(Wechselkontakte);1A,60VDC,30W;1A,42VAC,30VA
Einstellbaresakust.Signal max.70dB/1mregelbar
Abmessungen 85x85x30
Leitungsüberwachung Kurzschluss/
Ruftasterkreis Unterbrechung
Schutzgrad IP20
Lieferumfang 2xDübel,2xSchrauben,1xDioden-Widerstandskombination
Spannungsversorgung 24VAC/DC+/-10%
Stromaufnahme Max.150mADC
Ruhestrom Max.200mAAC
Leitungsüberwachung 7mADC
Betriebstemperatur +5...+40°C
OptischerAlarm mittelsLED
Leitungsüberwachung Kurzschluss
Abstelltasterkreis
Speicherfunktion wahlweiseEIN/AUSüberJumper
Ruftastereinsatz
Spannungsversorgung überZimmersignalleuchte/Zentrale
Leitungswiderstand Max.100Ohm
Ruftasterkreis
Schutzgrad IP20
Montage UP-Dose/AP-Rahmen
Abstelltaster
Schutzgrad IP20
Leitungswiderstand Max.100Ohm
Ruftasterkreis
Spannungsversorgung überZimmersignalleuchte/Zentrale
Montage UP-Dose/AP-Rahmen
24 Handbuch ELSO SIGMA
Trafo 230 V/24 V, 1,04 A
Zimmersignalleuchte
Stecker auf "ON"!
ON OFF
12
Schließer
11
oder Öffner
10
als Auf-
9
schaltung
8
zur Stör-
7
melde-
zentrale
Kontakte sind mit 1A
Lautstärke
bei 12 V AC belastbar
Dioden-Widerstand-
Kombination am Taster
montieren, damit die
Leitungsüberwachung
funktioniert!
230 V AC
Ruftaster
als Druck/ Zug-Kombination
24 V AC
1 2 3 4 5
1
2
3
4
5 Abstelltaster
6
1 2 3 4 5
03.2012 | Rufanlagen
