PROCEDURA DI CONFIGURAZIONE PER IL RECUPERO NORMALE DEL REFRIGERANTE
VAPORE
SISTEMA
LIQUIDO
5.2.2 Scollegare l'alimentazione dell'unità sottoposta a intervento. Se l'interruttore di alimentazione
non è accessibile facilmente, BLOCCARLO in modo da evitarne il collegamento accidentale.
5.2.3 Verificare che il tubo di scarico tra recuperatore e bombola di recupero sia collegato all'ATTACCO
DEI LIQUIDI. Se la bombola contiene del refrigerante, aprire parzialmente la valvola dei liquidi e

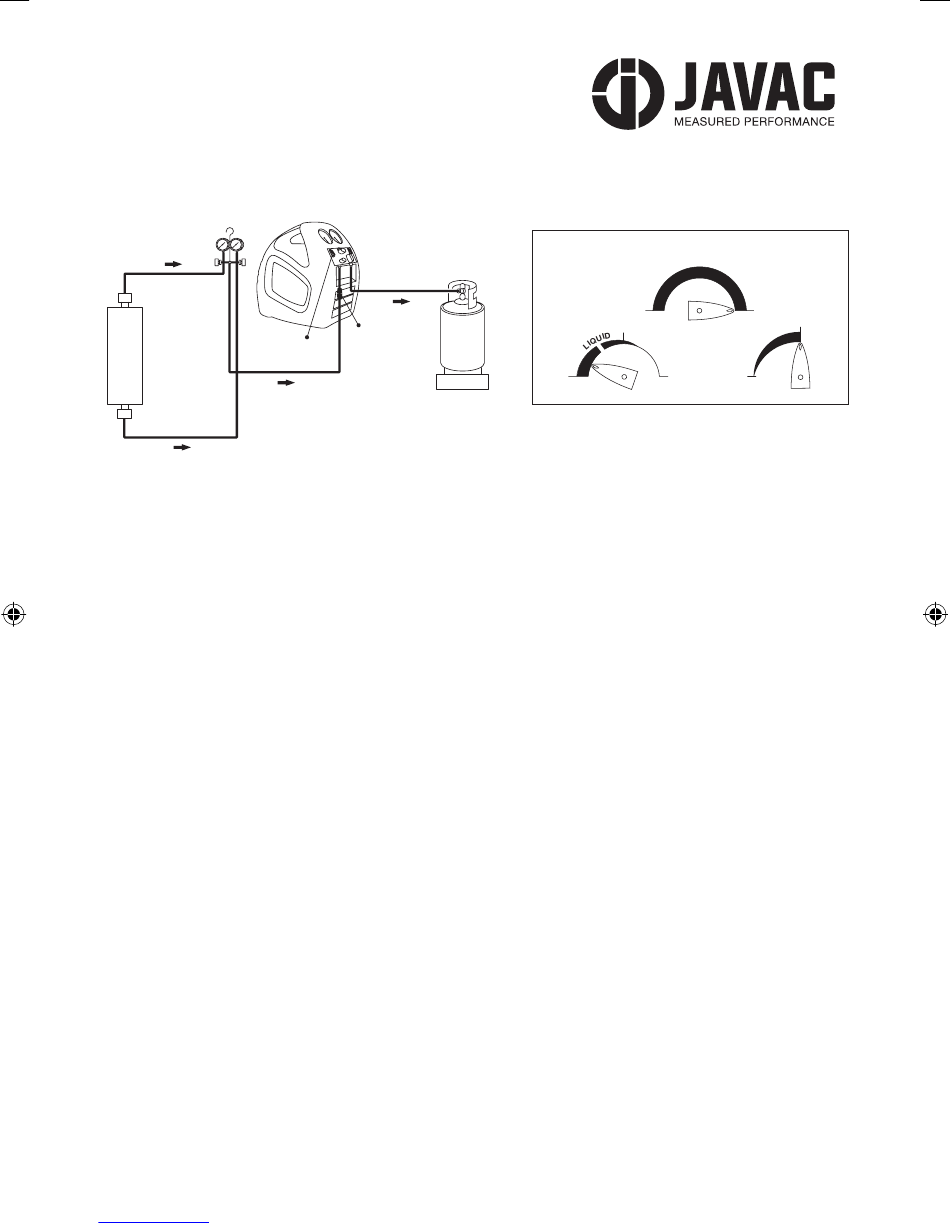

POSIZIONI DELLE VALVOLE DURANTE IL RECUPERO NORMALE
spurgare il tubo dalla parte della mandata del recuperatore. Se la bombola è vuota, vedere la sezione
3.2.4.4 e utilizzare il refrigerante in ingresso per spurgare il tubo di mandata dalla parte dell'attacco della
bombola. Dopo avere spurgato il tubo, aprire completamente la valvola dei liquidi della bombola.
PURGE
5.2.4 Impostare il recuperatore su RECOVERY (RECUPERO).
5.2.4.1 APRIRE LA VALVOLA DI MANDATA (V3) fino alla posizione completamente aperta.
5.2.4.2 IMPOSTARE LA VALVOLA DI SPURGO/RECUPERO (V2) sulla posizione RECOVERY
(RECUPERO). 5.2.4.3 Aprire lentamente la valvola del VAPORE del manometro e verificare che non
V1
OPEN
siano presenti perdite. Aprire completamente la valvola del vapore e parzialmente la valvola dei liquidi.
Non cercare di recuperare liquidi al 100%. 5.2.4.4 Utilizzare quindi il refrigerante in ingresso per
spurgare il tubo.
5.2.5 ACCENDERE il recuperatore e verificare che il compressore sia in funzione e che l'aria di
raffreddamento sia smaltita dalla parte posteriore della macchina.
5.2.6 MONITORARE la pressione in ingresso (LP, indicatore di bassa pressione) e APRIRE
LENTAMENTE e completamente la valvola di PRESA del recuperatore (V1). Se il compressore "dà
colpi", chiudere subito la valvola V1 e quindi la valvola dei liquidi del manometro. Aprire la valvola V1
quando la macchina è in funzione e continuare il recupero nella fase vapori.
5.2.7 Continuare fino a raggiungere il VUOTO richiesto del sistema (vedere la Sezione 8.0 del manuale),
come indicato dall'indicatore LP. SPEGNERE il recuperatore, CHIUDERE la valvola di PRESA (V1) e
attendere 5 minuti. Se la pressione del sistema indicata dal manometro supera 0 KPa, significa che è
ancora presente del refrigerante. In questo caso, RIAVVIARE il recuperatore, APRIRE di nuovo la valvola
di PRESA (V1) e azionare fino a raggiungere il VUOTO desiderato. Ripetere il processo finché tutto il
refrigerante risulta espulso con una lettura fino a 0 KPa.
5.2.8 TERMINARE il RECUPERO.
5.2.8.1 CHIUDERE le valvole di liquidi e vapori del manometro. 5.2.8.2 CHIUDERE la valvola di presa
(V1) sull'unità XTR-PRO-DV. 5.2.8.3 Scollegare l'ALIMENTAZIONE. 5.2.8.4 È buona prassi spurgare il
recuperatore dopo ogni utilizzo. Vedere la Sezione 5.3 del presente manuale.
