JAVAC XTR-PRO-DV Sicherheitsanweisungen Und Bedienungsanleitung Seite 74

ES

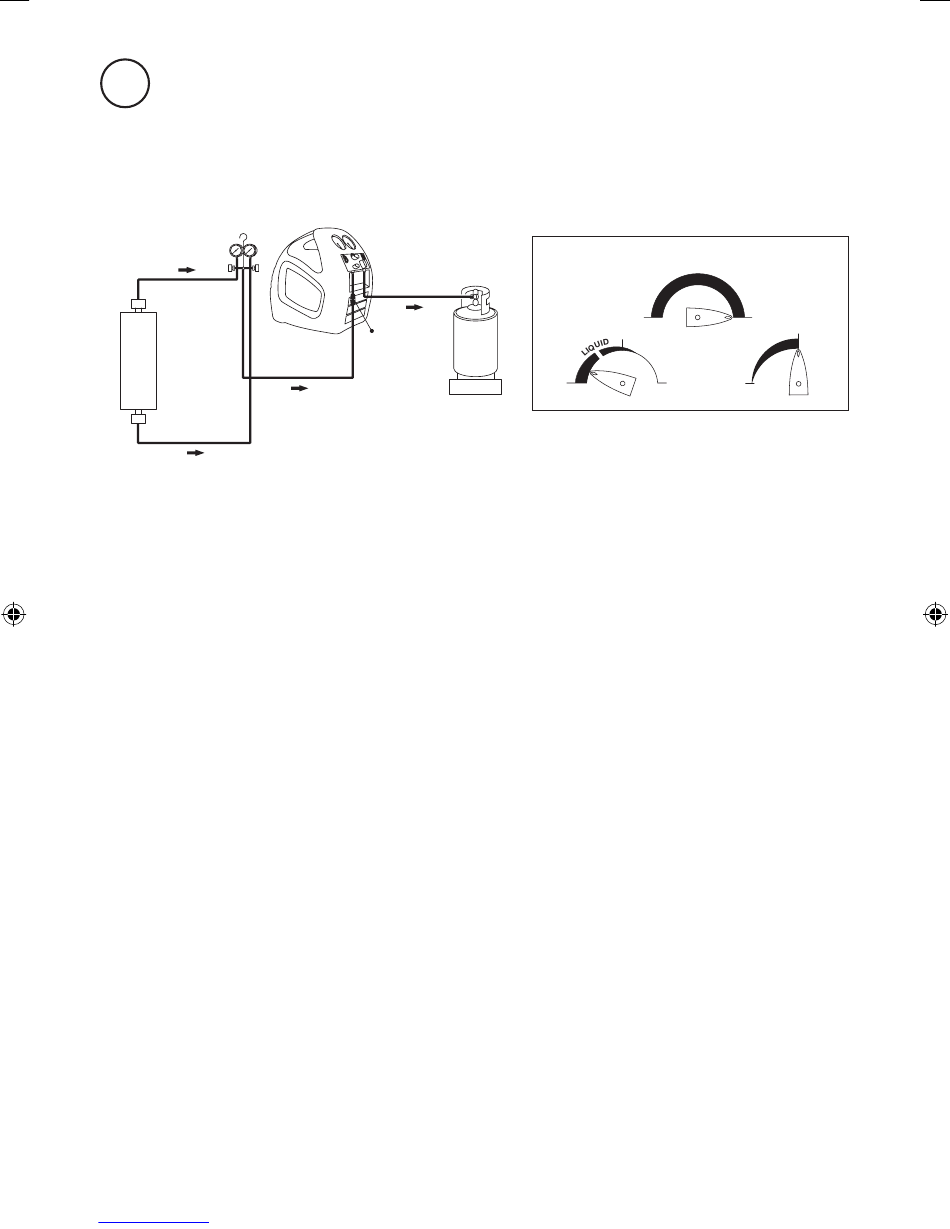

PROCESO DE INSTALACIÓN PARA LA RECUPERACIÓN NORMAL DE REFRIGERANTES
VAPOR
SISTEMA
LÍQUIDO
5.2.2 Apague la unidad a la que se le está realizando el mantenimiento. Si el interruptor de encendido
está en un lugar alejado, BLOQUÉELO para que nadie lo vuelva a encender accidentalmente.
5.2.3 Asegúrese de que la manguera de descarga que sale de la unidad de recuperación hasta el
cilindro de recuperación esté conectada al PUERTO DE LÍQUIDOS. Si el cilindro contiene refrigerante,
POSICIONES DE LA VÁLVULA DURANTE LA RECUPERACIÓN NORMAL
abra parcialmente la válvula de líquido y la manguera de purga del extremo del puerto de descarga de
la unidad de recuperación. Si el cilindro está vacío y ha sido preevacuado, consulte la Sección 5.2.4.4
y use un refrigerante para purgar la manguera de descarga, desde el extremo del puerto del cilindro.
Abra completamente la válvula de líquido del cilindro después de purgar la manguera.
5.2.4 Configure la unidad de recuperación en modo de RECUPERACIÓN. 5.2.4.1 GIRE la válvula
de DESCARGA (V3) hasta que esté completamente abierta. 5.2.4.2 GIRE y configure la válvula de
PURGA/ RECUPERACIÓN (V2), en la posición de RECUPERACIÓN. 5.2.4.3 Abra lentamente la
válvula VAPOR del manómetro y compruebe que no existan fugas. Abra completamente la válvula
OPEN
de vapor y abra parcialmente la válvula de líquido. No intente recuperar el 100 % del líquido 5.2.4.4
Llegados a este punto, use refrigerante para purgar la manguera.
5.2.5 ENCIENDA la unidad de recuperación y compruebe que el compresor funciona y que el aire de
refrigeración sale de la parte posterior de la unidad.
5.2.6 CONTROLE la presión de entrada (manómetro de baja presión, LP) y LENTAMENTE, ABRA
completamente la válvula de ENTRADA de la unidad de recuperación (V1). Si se produce un
«golpeteo» en el compresor, cierre la válvula V1 inmediatamente y, a continuación, cierre la válvula
del líquido del distribuidor. Abra la válvula V1 mientras la unidad esté funcionando y continúe con la
recuperación en fase de vapor.
5.2.7 CMantenga la unidad en funcionamiento hasta retirar el VACÍO adecuado del sistema
(consulte la Sección 8.0 de este manual), tal y como indica el manómetro LP. APAGUE la unidad de
recuperación, CIERRE la válvula de ENTRADA (V1) y espere 5 minutos. Si la presión del sistema,
indicada en el manómetro del distribuidor, es mayor de 0 Kpa, seguirá habiendo refrigerante. Si
es así, reinicie la unidad de recuperación, vuelva a ABRIR la válvula de ENTRADA (V1) y déjela en
funcionamiento hasta que se vuelva a alcanzar el VACÍO adecuado. Repita este proceso hasta
eliminar todo el refrigerante y el manómetro indique una lectura final de 0 Kpa o menos.
5.2.8 FINALICE la operación de RECUPERACIÓN. 5.2.8.1 CIERRE las válvulas de líquido y vapor, y
el distribuidor 5.2.8.2 CIERRE la válvula de ENTRADA (V1) de la XTR-PRO-DV. 5.2.8.3 APAGUE el
interruptor. 5.2.8.4 Es una buena práctica purgar la unidad de recuperación después de cada uso.
Consulte la Sección 5.3 de este manual.
74
Downloaded from www.Manualslib.com
UNIDAD DE RECUPERACIÓN
FILTRO
V2
PURGE RECOVER
CLOSE
V1
PURGE CLOSE
manuals search engine
VAPOR
SISTEMA
LÍQUIDO
UNIDAD DE RECUPERACIÓN
POSICIONES DE LA VÁLVULA DURANTE LA RECUPERACIÓN NORMAL
LÍQUIDO
CILINDRO
CT-OFD
OPEN
BÁSCULA
POSICIONES DE LA VÁLVULA DURANTE LA PURGA
PURGE
OPEN
V3
OPEN
FILTRO
LÍQUIDO
V2
PURGE RECOVER
CLOSE
CILINDRO
V1
PURGE CLOSE
BÁSCULA
V2
RECOVER
CLOSE
V1
PURGE CLOSE
LÍQUIDO
CILINDRO
CT-OFD
BÁSCULA
POSIC
P
OPEN
VAPOR
V3
OPEN
SISTEMA
LÍQUIDO
POSICION
OPEN
V3
OPEN
