5.0 INSTALACIÓN Y FUNCIONAMIENTO
5.3 PURGA DE LA UNIDAD DE RECUPERACIÓN
5.3.1 Con la unidad de recuperación funcionando, gire la válvula de ENTRADA (V1) hasta la posición
CERRAR.
5.3.2 GIRE y configure la válvula de PURGA/ RECUPERACIÓN (V2) en la posición de PURGAR. Deje
abierta la válvula de DESCARGA (V3).
5.3.3 Gire lentamente la válvula de entrada V1 hasta la posición de PURGA.
5.3.4 Observe el manómetro LP y mantenga la unidad funcionando hasta conseguir el VACÍO
deseado. APAGUE y CIERRE la válvula del cilindro de recuperación. Vuelva a colocar la válvula de
ENTRADA (V1) en la posición CERRAR y cierre la válvula V3.
5.3.5 IMPORTANTE: vuelva a colocar la válvula V2 en la posición de RECUPERACIÓN.
5.3.6 PRECAUICIÓN: EL PUERTO DE DESCARGA Y LA MANGUERA CONTIENEN UNA PEQUEÑA
CANTIDAD DE REFRIGERANTE A BAJA PRESIÓN. RETIRE ESTA MANGUERA Y ABRA LA VÁLVULA
V3 DETENIDAMENTE.
5.3.7 RETIRE las mangueras y los cables, y prepare la unidad y el cilindro de recuperación
para el traslado.
5.3.8 Cuando cambie refrigerantes o vuelva a conectar un cilindro, purgue siempre las mangueras y
los puertos de las unidades de recuperación con refrigerante (o evacue las líneas) para evitar que el
aire entre durante el proceso de recuperación.

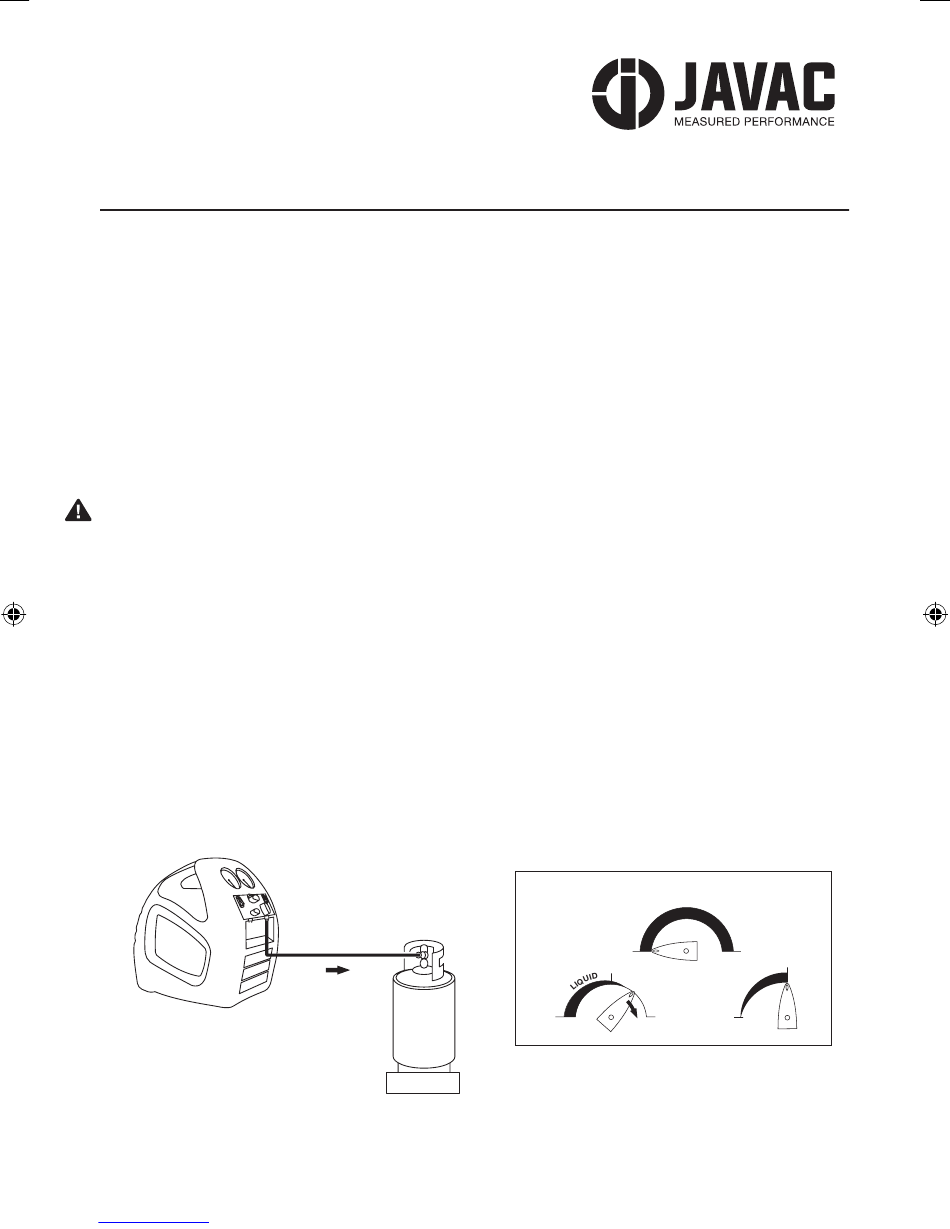

PROCEDIMIENTO DE INSTALACIÓN PARA LA PURGA
UNIDAD DE RECUPERACIÓN
INDRO
T-OFD
SCULA
Downloaded from www.Manualslib.com
UNIDAD DE RECUPERACIÓN
VAPOR
SISTEMA
LÍQUIDO
POSICIONES DE LA VÁLVULA DURANTE LA RECUPERACIÓN NORMAL
LÍQUIDO
PURGE V2
CLOSE
V1
OPEN PURGE
manuals search engine
LÍQUIDO
FILTRO
CILINDRO
CT-OFD
BÁSCULA
RECOVER
OPEN
V3
CLOSE OPEN
CILINDRO
BÁSCULA
UNIDAD DE RECUPERACIÓN
LÍQUIDO
POSICIONES DE LA VÁLVULA DURANTE LA PURGA
PURGE V2 RECOVER
CLOSE
V1
PURGE CLOSE
VAPOR
LÍQUIDO
SISTEMA
LÍQUIDO
VAPOR
CILINDRO
BÁSCULA
SISTEMA
LÍQUIDO
UNIDAD DE RECUP
POSICIONES DE
PURG
OPEN
V3
V1
OPEN
VAPOUR
CILINDRO
CT-OFD
