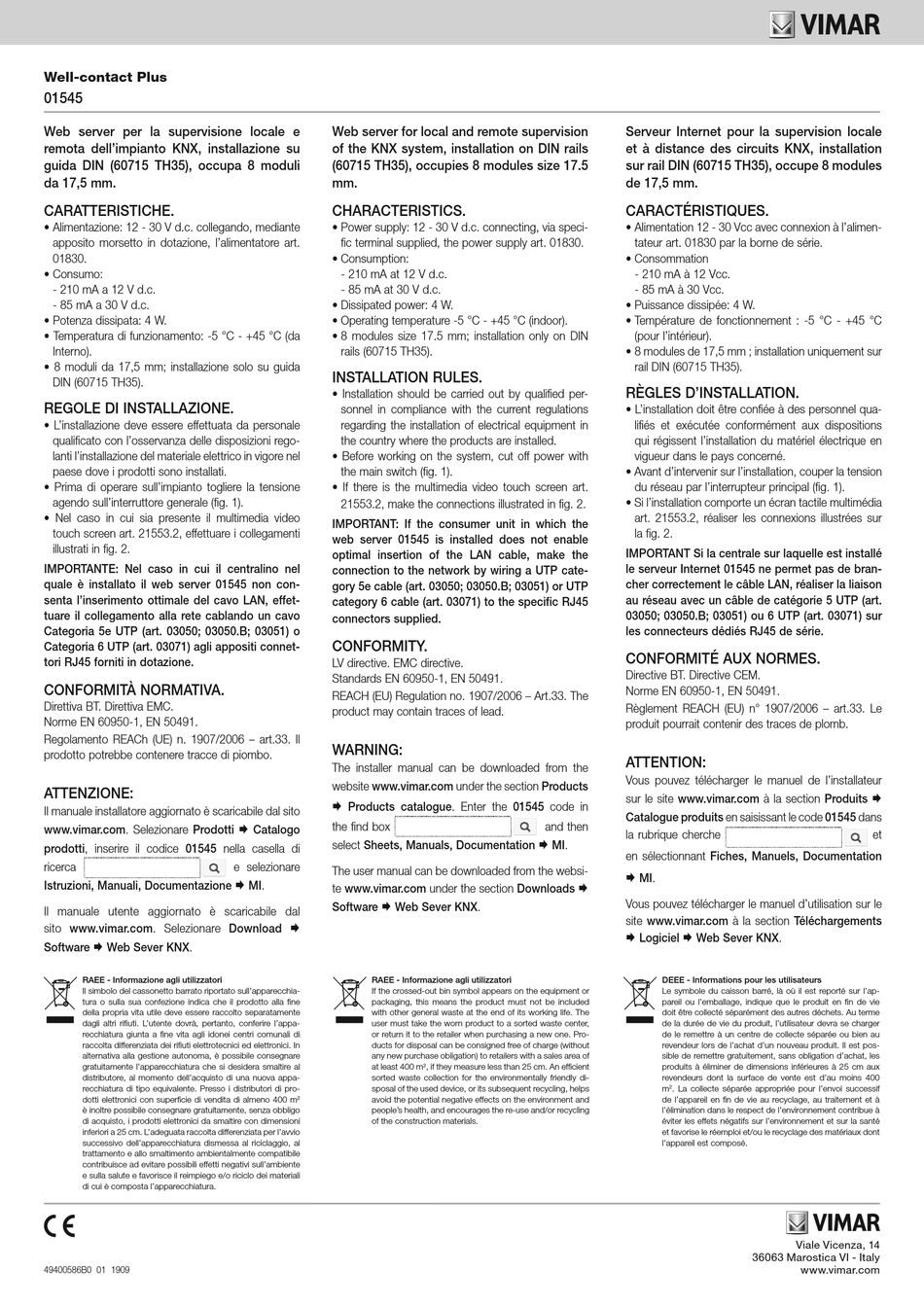

Well-contact Plus
01545
Web server per la supervisione locale e
remota dell'impianto KNX, installazione su
guida DIN (60715 TH35), occupa 8 moduli
da 17,5 mm.
CARATTERISTICHE.
• Alimentazione: 12 - 30 V d.c. collegando, mediante
apposito morsetto in dotazione, l'alimentatore art.
01830.
• Consumo:
- 210 mA a 12 V d.c.
- 85 mA a 30 V d.c.
• Potenza dissipata: 4 W.
• Temperatura di funzionamento: -5 °C - +45 °C (da
Interno).
• 8 moduli da 17,5 mm; installazione solo su guida
DIN (60715 TH35).
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale
qualificato con l'osservanza delle disposizioni rego-
lanti l'installazione del materiale elettrico in vigore nel
paese dove i prodotti sono installati.
• Prima di operare sull'impianto togliere la tensione
agendo sull'interruttore generale (fig. 1).
• Nel caso in cui sia presente il multimedia video
touch screen art. 21553.2, effettuare i collegamenti
illustrati in fig. 2.
IMPORTANTE: Nel caso in cui il centralino nel
quale è installato il web server 01545 non con-
senta l'inserimento ottimale del cavo LAN, effet-
tuare il collegamento alla rete cablando un cavo
Categoria 5e UTP (art. 03050; 03050.B; 03051) o
Categoria 6 UTP (art. 03071) agli appositi connet-
tori RJ45 forniti in dotazione.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC.
Norme EN 60950-1, EN 50491.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il
prodotto potrebbe contenere tracce di piombo.
ATTENZIONE:
Il manuale installatore aggiornato è scaricabile dal sito
www.vimar.com. Selezionare Prodotti  Catalogo
prodotti, inserire il codice 01545 nella casella di
ricerca
Istruzioni, Manuali, Documentazione  MI.
Il manuale utente aggiornato è scaricabile dal
sito www.vimar.com. Selezionare Download 
Software  Web Sever KNX.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchia-
tura o sulla sua confezione indica che il prodotto alla fine
della propria vita utile deve essere raccolto separatamente
dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'appa-
recchiatura giunta a fine vita agli idonei centri comunali di
raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In
alternativa alla gestione autonoma, è possibile consegnare
gratuitamente l'apparecchiatura che si desidera smaltire al
distributore, al momento dell'acquisto di una nuova appa-
recchiatura di tipo equivalente. Presso i distributori di pro-
dotti elettronici con superficie di vendita di almeno 400 m
è inoltre possibile consegnare gratuitamente, senza obbligo
di acquisto, i prodotti elettronici da smaltire con dimensioni
inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio
successivo dell'apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull'ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l'apparecchiatura.
49400586B0 01 1909
Web server for local and remote supervision
of the KNX system, installation on DIN rails
(60715 TH35), occupies 8 modules size 17.5
mm.
CHARACTERISTICS.
• Power supply: 12 - 30 V d.c. connecting, via speci-
fic terminal supplied, the power supply art. 01830.
• Consumption:
- 210 mA at 12 V d.c.
- 85 mA at 30 V d.c.
• Dissipated power: 4 W.
• Operating temperature -5 °C - +45 °C (indoor).
• 8 modules size 17.5 mm; installation only on DIN
rails (60715 TH35).
INSTALLATION RULES.
• Installation should be carried out by qualified per-
sonnel in compliance with the current regulations
regarding the installation of electrical equipment in
the country where the products are installed.
• Before working on the system, cut off power with
the main switch (fig. 1).
• If there is the multimedia video touch screen art.
21553.2, make the connections illustrated in fig. 2.
IMPORTANT: If the consumer unit in which the
web server 01545 is installed does not enable
optimal insertion of the LAN cable, make the
connection to the network by wiring a UTP cate-
gory 5e cable (art. 03050; 03050.B; 03051) or UTP
category 6 cable (art. 03071) to the specific RJ45
connectors supplied.
CONFORMITY.
LV directive. EMC directive.
Standards EN 60950-1, EN 50491.
REACH (EU) Regulation no. 1907/2006 – Art.33. The
product may contain traces of lead.
WARNING:
The installer manual can be downloaded from the
website www.vimar.com under the section Products
 Products catalogue. Enter the 01545 code in
the find box
select Sheets, Manuals, Documentation  MI.
e selezionare
The user manual can be downloaded from the websi-
te www.vimar.com under the section Downloads 
Software  Web Sever KNX.
RAEE - Informazione agli utilizzatori
If the crossed-out bin symbol appears on the equipment or
packaging, this means the product must not be included
with other general waste at the end of its working life. The
user must take the worn product to a sorted waste center,
or return it to the retailer when purchasing a new one. Pro-
ducts for disposal can be consigned free of charge (without
any new purchase obligation) to retailers with a sales area of
at least 400 m
sorted waste collection for the environmentally friendly di-
sposal of the used device, or its subsequent recycling, helps
avoid the potential negative effects on the environment and
2
people's health, and encourages the re-use and/or recycling
of the construction materials.
and then
2 , if they measure less than 25 cm. An efficient
Serveur Internet pour la supervision locale
et à distance des circuits KNX, installation
sur rail DIN (60715 TH35), occupe 8 modules
de 17,5 mm.
CARACTÉRISTIQUES.
• Alimentation 12 - 30 Vcc avec connexion à l'alimen-
tateur art. 01830 par la borne de série.
• Consommation
- 210 mA à 12 Vcc.
- 85 mA à 30 Vcc.
• Puissance dissipée: 4 W.
• Température de fonctionnement : -5 °C - +45 °C
(pour l'intérieur).
• 8 modules de 17,5 mm ; installation uniquement sur
rail DIN (60715 TH35).
RÈGLES D'INSTALLATION.
• L'installation doit être confiée à des personnel qua-
lifiés et exécutée conformément aux dispositions
qui régissent l'installation du matériel électrique en
vigueur dans le pays concerné.
• Avant d'intervenir sur l'installation, couper la tension
du réseau par l'interrupteur principal (fig. 1).
• Si l'installation comporte un écran tactile multimédia
art. 21553.2, réaliser les connexions illustrées sur
la fig. 2.
IMPORTANT Si la centrale sur laquelle est installé
le serveur Internet 01545 ne permet pas de bran-
cher correctement le câble LAN, réaliser la liaison
au réseau avec un câble de catégorie 5 UTP (art.
03050; 03050.B; 03051) ou 6 UTP (art. 03071) sur
les connecteurs dédiés RJ45 de série.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM.
Norme EN 60950-1, EN 50491.
Règlement REACH (EU) n° 1907/2006 – art.33. Le
produit pourrait contenir des traces de plomb.
ATTENTION:
Vous pouvez télécharger le manuel de l'installateur
sur le site www.vimar.com à la section Produits 
Catalogue produits en saisissant le code 01545 dans
la rubrique cherche
en sélectionnant Fiches, Manuels, Documentation
 MI.
Vous pouvez télécharger le manuel d'utilisation sur le
site www.vimar.com à la section Téléchargements
 Logiciel  Web Sever KNX.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l'ap-
pareil ou l'emballage, indique que le produit en fin de vie
doit être collecté séparément des autres déchets. Au terme
de la durée de vie du produit, l'utilisateur devra se charger
de le remettre à un centre de collecte séparée ou bien au
revendeur lors de l'achat d'un nouveau produit. Il est pos-
sible de remettre gratuitement, sans obligation d'achat, les
produits à éliminer de dimensions inférieures à 25 cm aux
revendeurs dont la surface de vente est d'au moins 400
m . La collecte séparée appropriée pour l'envoi successif
2
de l'appareil en fin de vie au recyclage, au traitement et à
l'élimination dans le respect de l'environnement contribue à
éviter les effets négatifs sur l'environnement et sur la santé
et favorise le réemploi et/ou le recyclage des matériaux dont
l'appareil est composé.
