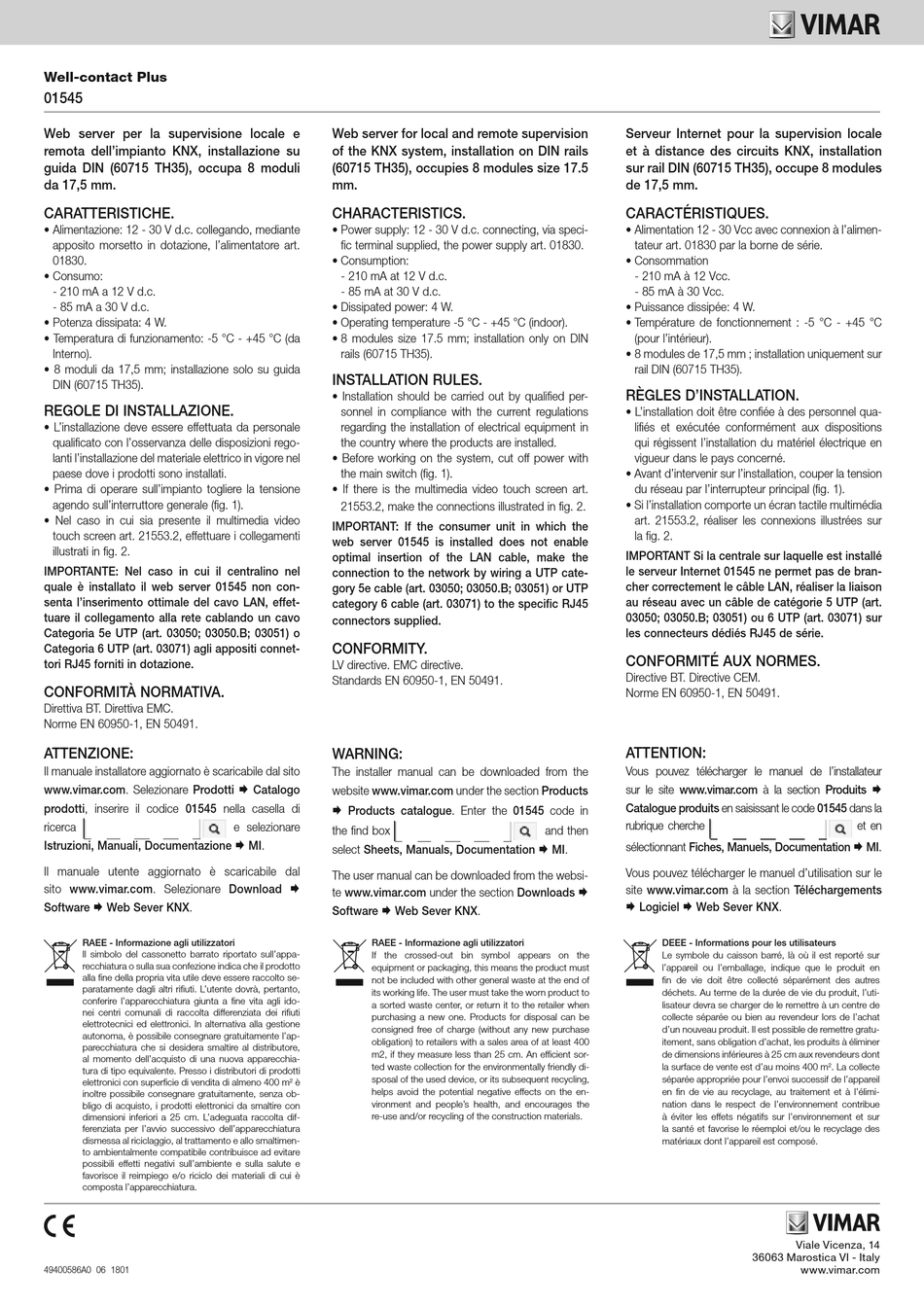

Well-contact Plus
01545
Web server per la supervisione locale e
remota dell'impianto KNX, installazione su
guida DIN (60715 TH35), occupa 8 moduli
da 17,5 mm.
CARATTERISTICHE.
• Alimentazione: 12 - 30 V d.c. collegando, mediante
apposito morsetto in dotazione, l'alimentatore art.
01830.
• Consumo:
- 210 mA a 12 V d.c.
- 85 mA a 30 V d.c.
• Potenza dissipata: 4 W.
• Temperatura di funzionamento: -5 °C - +45 °C (da
Interno).
• 8 moduli da 17,5 mm; installazione solo su guida
DIN (60715 TH35).
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale
qualificato con l'osservanza delle disposizioni rego-
lanti l'installazione del materiale elettrico in vigore nel
paese dove i prodotti sono installati.
• Prima di operare sull'impianto togliere la tensione
agendo sull'interruttore generale (fig. 1).
• Nel caso in cui sia presente il multimedia video
touch screen art. 21553.2, effettuare i collegamenti
illustrati in fig. 2.
IMPORTANTE: Nel caso in cui il centralino nel
quale è installato il web server 01545 non con-
senta l'inserimento ottimale del cavo LAN, effet-
tuare il collegamento alla rete cablando un cavo
Categoria 5e UTP (art. 03050; 03050.B; 03051) o
Categoria 6 UTP (art. 03071) agli appositi connet-
tori RJ45 forniti in dotazione.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC.
Norme EN 60950-1, EN 50491.
ATTENZIONE:
Il manuale installatore aggiornato è scaricabile dal sito
www.vimar.com. Selezionare Prodotti  Catalogo
prodotti, inserire il codice 01545 nella casella di
ricerca
Istruzioni, Manuali, Documentazione  MI.
Il manuale utente aggiornato è scaricabile dal
sito www.vimar.com. Selezionare Download 
Software  Web Sever KNX.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'appa-
recchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto se-
paratamente dagli altri rifiuti. L'utente dovrà, pertanto,
conferire l'apparecchiatura giunta a fine vita agli ido-
nei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici. In alternativa alla gestione
autonoma, è possibile consegnare gratuitamente l'ap-
parecchiatura che si desidera smaltire al distributore,
al momento dell'acquisto di una nuova apparecchia-
tura di tipo equivalente. Presso i distributori di prodotti
elettronici con superficie di vendita di almeno 400 m
inoltre possibile consegnare gratuitamente, senza ob-
bligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm. L'adeguata raccolta dif-
ferenziata per l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimen-
to ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e
favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.
49400586A0 06 1801
Web server for local and remote supervision
of the KNX system, installation on DIN rails
(60715 TH35), occupies 8 modules size 17.5
mm.
CHARACTERISTICS.
• Power supply: 12 - 30 V d.c. connecting, via speci-
fic terminal supplied, the power supply art. 01830.
• Consumption:
- 210 mA at 12 V d.c.
- 85 mA at 30 V d.c.
• Dissipated power: 4 W.
• Operating temperature -5 °C - +45 °C (indoor).
• 8 modules size 17.5 mm; installation only on DIN
rails (60715 TH35).
INSTALLATION RULES.
• Installation should be carried out by qualified per-
sonnel in compliance with the current regulations
regarding the installation of electrical equipment in
the country where the products are installed.
• Before working on the system, cut off power with
the main switch (fig. 1).
• If there is the multimedia video touch screen art.
21553.2, make the connections illustrated in fig. 2.
IMPORTANT: If the consumer unit in which the
web server 01545 is installed does not enable
optimal insertion of the LAN cable, make the
connection to the network by wiring a UTP cate-
gory 5e cable (art. 03050; 03050.B; 03051) or UTP
category 6 cable (art. 03071) to the specific RJ45
connectors supplied.
CONFORMITY.
LV directive. EMC directive.
Standards EN 60950-1, EN 50491.
WARNING:
The installer manual can be downloaded from the
website www.vimar.com under the section Products
 Products catalogue. Enter the 01545 code in
e selezionare
the find box
select Sheets, Manuals, Documentation  MI.
The user manual can be downloaded from the websi-
te www.vimar.com under the section Downloads 
Software  Web Sever KNX.
RAEE - Informazione agli utilizzatori
If the crossed-out bin symbol appears on the
equipment or packaging, this means the product must
not be included with other general waste at the end of
its working life. The user must take the worn product to
a sorted waste center, or return it to the retailer when
purchasing a new one. Products for disposal can be
consigned free of charge (without any new purchase
obligation) to retailers with a sales area of at least 400
m2, if they measure less than 25 cm. An efficient sor-
ted waste collection for the environmentally friendly di-
sposal of the used device, or its subsequent recycling,
è
2
helps avoid the potential negative effects on the en-
vironment and people's health, and encourages the
re-use and/or recycling of the construction materials.
Serveur Internet pour la supervision locale
et à distance des circuits KNX, installation
sur rail DIN (60715 TH35), occupe 8 modules
de 17,5 mm.
CARACTÉRISTIQUES.
• Alimentation 12 - 30 Vcc avec connexion à l'alimen-
tateur art. 01830 par la borne de série.
• Consommation
- 210 mA à 12 Vcc.
- 85 mA à 30 Vcc.
• Puissance dissipée: 4 W.
• Température de fonctionnement : -5 °C - +45 °C
(pour l'intérieur).
• 8 modules de 17,5 mm ; installation uniquement sur
rail DIN (60715 TH35).
RÈGLES D'INSTALLATION.
• L'installation doit être confiée à des personnel qua-
lifiés et exécutée conformément aux dispositions
qui régissent l'installation du matériel électrique en
vigueur dans le pays concerné.
• Avant d'intervenir sur l'installation, couper la tension
du réseau par l'interrupteur principal (fig. 1).
• Si l'installation comporte un écran tactile multimédia
art. 21553.2, réaliser les connexions illustrées sur
la fig. 2.
IMPORTANT Si la centrale sur laquelle est installé
le serveur Internet 01545 ne permet pas de bran-
cher correctement le câble LAN, réaliser la liaison
au réseau avec un câble de catégorie 5 UTP (art.
03050; 03050.B; 03051) ou 6 UTP (art. 03071) sur
les connecteurs dédiés RJ45 de série.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM.
Norme EN 60950-1, EN 50491.
ATTENTION:
Vous pouvez télécharger le manuel de l'installateur
sur le site www.vimar.com à la section Produits 
Catalogue produits en saisissant le code 01545 dans la
rubrique cherche
and then
sélectionnant Fiches, Manuels, Documentation  MI.
Vous pouvez télécharger le manuel d'utilisation sur le
site www.vimar.com à la section Téléchargements
 Logiciel  Web Sever KNX.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur
l'appareil ou l'emballage, indique que le produit en
fin de vie doit être collecté séparément des autres
déchets. Au terme de la durée de vie du produit, l'uti-
lisateur devra se charger de le remettre à un centre de
collecte séparée ou bien au revendeur lors de l'achat
d'un nouveau produit. Il est possible de remettre gratu-
itement, sans obligation d'achat, les produits à éliminer
de dimensions inférieures à 25 cm aux revendeurs dont
la surface de vente est d'au moins 400 m
séparée appropriée pour l'envoi successif de l'appareil
en fin de vie au recyclage, au traitement et à l'élimi-
nation dans le respect de l'environnement contribue
à éviter les effets négatifs sur l'environnement et sur
la santé et favorise le réemploi et/ou le recyclage des
matériaux dont l'appareil est composé.
et en
. La collecte
2
Viale Vicenza, 14
36063 Marostica VI - Italy
