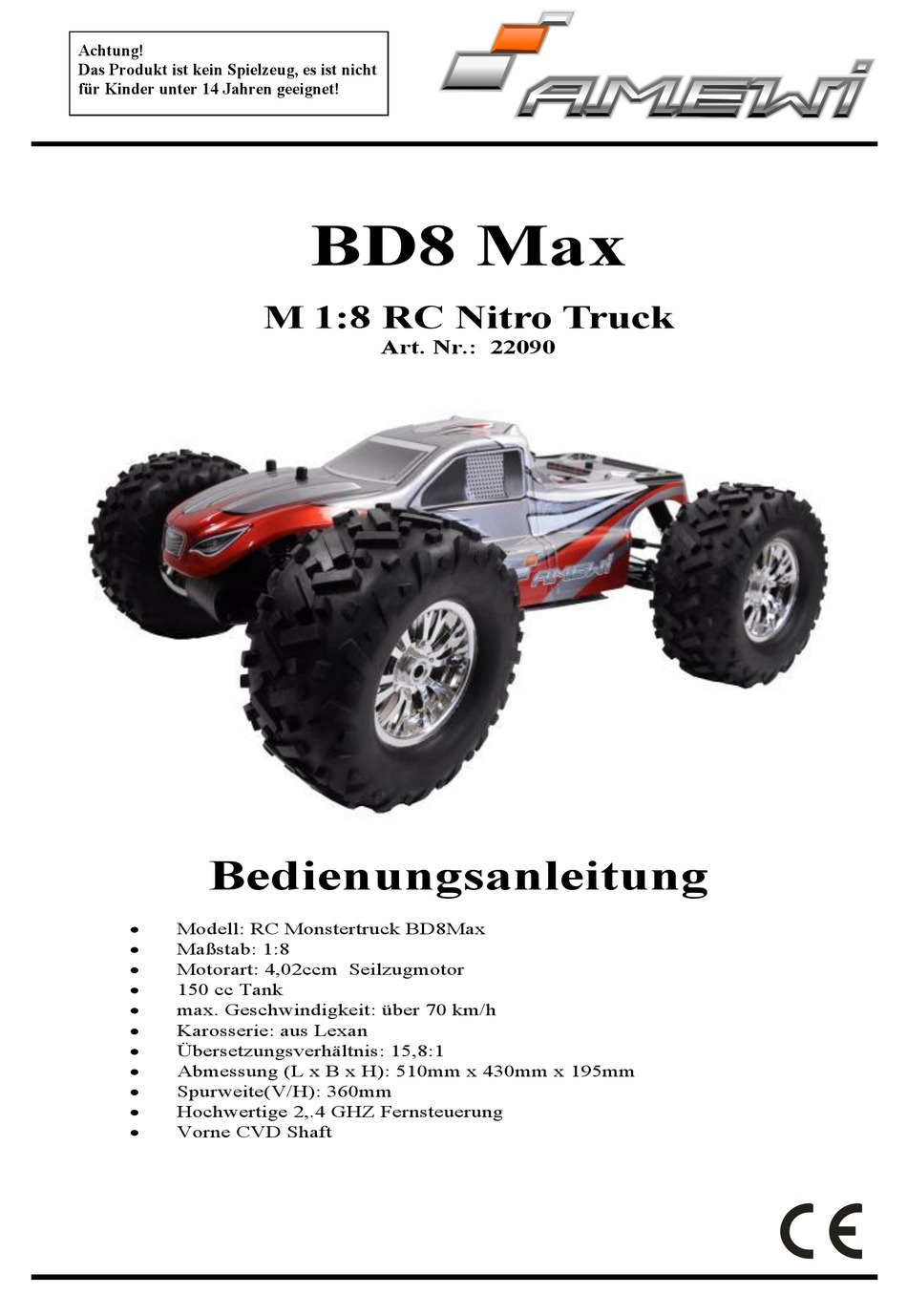

Achtung!

Das Produkt ist kein Spielzeug, es ist nicht

für Kinder unter 14 Jahren geeignet!

Bedienungsanleitung



Modell: RC Monstertruck BD8Max



Maßstab: 1:8



Motorart: 4,02ccm Seilzugmotor



150 cc Tank



max. Geschwindigkeit: über 70 km/h



Karosserie: aus Lexan



Übersetzungsverhältnis: 15,8:1



Abmessung (L x B x H): 510mm x 430mm x 195mm



Spurweite(V/H): 360mm



Hochwertige 2,.4 GHZ Fernsteuerung



Vorne CVD Shaft

BD8 Max

M 1:8 RC Nitro Truck

Art. Nr.: 22090

Inhaltsverzeichnis

Inhaltszusammenfassung für Amewi BD8 Max

Seite 1 Achtung! Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet! BD8 Max M 1:8 RC Nitro Truck Art. Nr.: 22090 Bedienungsanleitung  Modell: RC Monstertruck BD8Max  Maßstab: 1:8  Motorart: 4,02ccm Seilzugmotor  150 cc Tank ...
Seite 3: Lieferumfang
Spitzenzange Schere Sechskantschlüssel Messschieber Pinzette Seitenschneider Technische Daten Off-Road Reifen 4 mm 6061 Alu- für optimalen Griff Dämpferbrücke ( v / h ) Stabiler Stoßfänger Seilzug Motor Aluminium Öldruckstoßdämpfer für optimale Dämpfung ( v / h ) 150cc Tank ©AMEWI...
Seite 4: Aufbau Der Fernbedienung
Je höher der Ausschlag, desto sensibler reagiert die Lenkung auf die Steuersignale. Trimmfunktion Lenkung: Mit diesem Regler stellen Sie die Neutralstellung des Lenkservos ein. Trimmfunktion Gas/Bremse: Mit diesen Regler stellen Sie die Neutralstellung des Gasservos ein. Reverse Funktion: Mit diesen Regler wird die Drehrichtung des Servos umgekehrt. ©AMEWI...
Seite 5: Bindung Der Rc Anlage
Dies kann einige Sekunden dauern Lassen Sie den Bindungstaster am Sender wieder los und ziehen Sie das Bin- dungskabel vom Empfänger ab. 8.Verbinden Sie das Servo / den Fahrtregler wieder mit dem Empfänger 9.Überprüfen Sie die Funktion des Servos und die Reichweite der Fernsteueranlage. Wenn das Servo nicht korrekt reagiert, wiederholen Sie den Vorgang ©AMEWI...
Seite 6  Fahren Sie nicht durch Wasser, Schlamm, nasses Grass oder Schnee, die RC Komponente sind nicht Wasserdicht!  Lassen Sie die Fernbedienung und den Empfänger stets eingeschaltet, wenn der Motor läuft!  Ausschalten: zuerst den Motor, dann den Empfänger und zuletzt die Fernbedienung ausschalten! Anschlußdiagramm Ablaufdiagramm Lenkservo Lenkung Fahrer Sender Empfänger Gas-/Bremsservo Motor Differential Empfängerakku ©AMEWI...
Seite 7: Aufbau Des Motors
Der Ölanteil im Treibstoff sorgt für die Schmierung des Motors. Der Motor ist damit selbstschmierend. Verwenden Sie zum Betrieb Ihres Modells ausschließlich den im Fachhandel erhältlichen Modelltreibstoff. - Für Motoren bis 2,5 cm³ Triebstoff mit 16% Nitromethananteil - Für Motoren ab 2,5 cm³ Treibstoff mit 25% Nitromethananteil ©AMEWI...
Seite 8: Starten Des Motors
 Bei jeder Inbetriebnahme müssen die Einstellungen der Trimmung der Servos kontrolliert und ggf. verändert werden.  Vermeiden Sie häufiges Langsamfahren mit schleifender Kupplung.  Vermeiden Sie zu „magere“ Vergasereinstellung, es könnte zu Überhitzung des Motors führen.  Fahren Sie niemals ohne Luftfilter. ©AMEWI...
Seite 9: Wartung Und Entsorgung
Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. ©AMEWI...
Seite 10 Schwungscheibe ist lose Ziehen Sie die Schwungscheibenbefestigung nach Federn für Kupplungsbacken abgenutzt oder kaputt Tauschen Sie die Federn aus Kupplung trennt nicht Modell läuft nicht Hauptzahnrad defekt Ersetzen Sie das Hauptzahnrad Kaputte Zahnräder in den Differenzialen Ersetzen Sie die Zahnräder ©AMEWI...
Seite 40 Ein Ersatzteile-Händlerverzeichnis für unsere Modelle finden Sie auf www.amewi.com unter ERSATZTEILE. Amewi Trade e.K. Nikolaus-Otto-Str. 6 33178 Borchen Deutschland info@amewi.com ©AMEWI...
