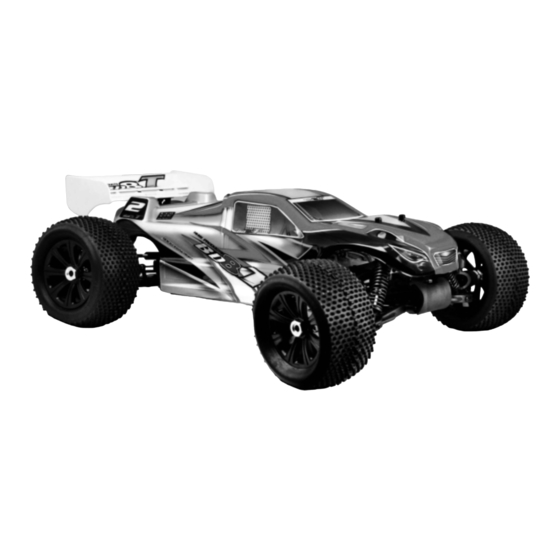

Amewi BD8T Bedienungsanleitung

M 1:8 rc nitro truggy

Vorschau ausblenden Andere Handbücher für BD8T:

Bedienungsanleitung (40 Seiten)

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Achtung!

Das Produkt ist kein Spielzeug, es ist nicht

für Kinder unter 14 Jahren geeignet!

Bedienungsanleitung

Motor: 4,02ccm Seilzugmotor

Wettbewerbstank

Max. Geschwindigkeit: über 70 km/h

Karosserie: aus Lexan

Übersetzungsverhältnis: 15,8:1

Abmessung (L x B x H): 510mm x 430mm x 205mm

Radstand : ca.365mm

Spurweite (V/H): 360mm

Reifendurchmesser x Reifenbreite (V/H): 140mmx80mm

Bodenfreiheit: 35mm

Gewicht: ca.3370g

Hochwertige 2,.4 GHZ Fernsteuerung

Vorne CVD Shaft

BD8T

M 1:8 RC Nitro Truggy

Art. Nr.: 22067

Inhaltsverzeichnis

Inhaltszusammenfassung für Amewi BD8T

Seite 1 Achtung! Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet! BD8T M 1:8 RC Nitro Truggy Art. Nr.: 22067 Bedienungsanleitung Motor: 4,02ccm Seilzugmotor Wettbewerbstank Max. Geschwindigkeit: über 70 km/h Karosserie: aus Lexan Übersetzungsverhältnis: 15,8:1 Abmessung (L x B x H): 510mm x 430mm x 205mm Radstand : ca.365mm...
Seite 2 Einführung Sehr geehrter Kunde, sehr geehrte Kundin, Wir bedanken uns für den Kauf des RC-Cars der Firma AMEWI. Mit diesem Modell haben Sie ein Produkt erwor ben, welches nach dem heutigen Stand der Technik geferti gt wurde. Das Produkt erfüllt die Anforderungen der ge ltenden europäischen und nationalen Richtlinien.
Seite 3: Benötigtes Zubehör
12 AA Batterien Modellkraftstoff Starter Box Cutter-Messer Sekundenkleber Spitzenzange Schere Sechskantschlüssel Messschieber Pinzette Seitenschneider Technische Daten Off-Road Heckspoiler mit stabiler Halterung 4 mm 6061 Alu- Off-Road Reifen Dämpferbrücke für optimalen Griff 150cc Tank Stabiler Stoßfänger Aluminium Öldruckstoßdämpfer für optimale Dämpfung ©AMEWI...
Seite 4 Je höher der Ausschlag, desto sensibler reagiert die Lenkung auf die Steuersignale. Trimmfunktion Lenkung: Mit diesem Regler stellen Sie die Neutralstellung des Lenkservos ein. Trimmfunktion Gas/Bremse: Mit diesen Regler stellen Sie die Neutralstellung des Gasservos ein. Reverse Funktion: Mit diesen Regler wird die Drehrichtung des Servos umgekehrt. ©AMEWI...
Seite 5 8.Verbinden Sie das Servo / den Fahrtregler wieder mit dem Empfänger 9.Überprüfen Sie die Funktion des Servos und die Reichweite der Fernsteueranlage. Wenn das Servo nicht korrekt reagiert, wiederholen Sie den Vorgang B a t t e ry Match line R e c e iv e r ©AMEWI...
Seite 6 Schnee, die RC Komponente sind nicht Wasserdicht Lassen Sie die Fernbedienung und den Empfänger stets eingeschaltet, wenn der Motor läuft! Ausschalten: zuerst den Motor, dann den Empfänger und zuletzt die Fernbedienung ausschalten! Anschlußdiagramm Ablaufdiagramm Lenkservo Lenkung Fahrer Sender Empfänger Gas-/Bremsservo Motor Differential Empfängerakku ©AMEWI...
Seite 7: Aufbau Des Motors
Motors. Der Motor ist damit selbstschmierend. Verwenden Sie zum Betrieb Ihres Modells ausschließlic h den im Fachhandel erhältlichen Modelltreibstoff. - Für Motoren bis 2,5 cm³ Triebstoff mit 16% Nitromet hananteil - Für Motoren ab 2,5 cm³ Treibstoff mit 25% Nitrometh ananteil ©AMEWI...
Seite 8: Starten Des Motors
Bei jeder Inbetriebnahme müssen die Einstellungen d er Trimmung der Servos kontrolliert und ggf. verände rt werden. Vermeiden Sie häufiges Langsamfahren mit schleifende r Kupplung. Vermeiden Sie zu „magere“ Vergasereinstellung, es k önnte zu Überhitzung des Motors führen. Fahren Sie niemals ohne Luftfilter. ©AMEWI...
Seite 9: Wartung Und Entsorgung
Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentge ltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkau ft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen u nd leisten Ihren Beitrag zum Umweltschutz. ©AMEWI...
Seite 10: Fehlerbehebung
Schwungscheibe ist lose Ziehen Sie die Schwungscheibenbefestigung nach Kupplung trennt nicht Federn für Kupplungsbacken abgenutzt oder kaputt Tauschen Sie die Federn aus Modell läuft nicht Hauptzahnrad defekt Ersetzen Sie das Hauptzahnrad Kaputte Zahnräder in den Differenzialen Ersetzen Sie die Zahnräder ©AMEWI...
Seite 40 Ein Ersatzteile-Händlerverzeichnis für unsere Modelle finden S ie auf www.amewi.com unter ERSATZTEILE. Amewi Trade e.K. Nikolaus-Otto-Str. 6 33178 Borchen Deutschland info@amewi.com ©AMEWI...
