- Seite 1 BRIGON 650 Bedienungsanleitung Messen, worauf es wirklich ankommt! Teil 3 für CO 01.05.2020 Art.Nr. 5900_00_BED_DE...
-
Seite 2: Inhaltsverzeichnis
Aktivierung DRAHTLOS (einmaliges Pairing)..........11 Schalterstellung MENUE................11 Menü BERICHT Menü DTEXT Menü GAS Pflege, Wartung, Service................12 Ausdruck..................... 14 Was tun, wenn ................... 15 Zubehör und Ersatzteile................16 Ihr Vorteil durch die Registrierung Ihres Messgerätes......17 Das 7-JAHRE-Sicherheitspaket..............17 Berechnungsgrundlagen................18 Technische Daten..................19 Entsorgung....................20 Seite 2 BRIGON 650... -
Seite 3: Produktbeschreibung

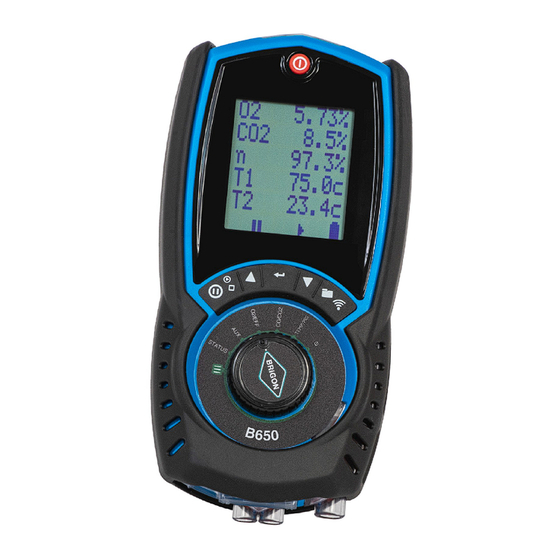

Produktbeschreibung Mit dem Abgasanalysegerät BRIGON 650 sind Sie in der Lage, CO , CO, Druck, Differenzdruck, Kaminzug sowie die Abgas- und Verbrennungslufttemperatur zu messen. Berechnet werden folgende Werte: O , CO , Lambda, Abgasverlust q unverdünnt Wirkungsgrad Eta (Eff.). Optional NO bzw. NOx. Die Messwertdarstellung erfolgt zum einen in funktionsabhängigen Messfenstern oder frei zusammenstellbar (Aux), welche in einem... -
Seite 4: Ansicht Auf Vorder- Und Rückseite
Ansicht auf Vorder- und Rückseite Seite 4 BRIGON 650... - Seite 5 DRUCKANSCHLUSS P1 (+) und P2 (-) schwarz für Sonde (Kaminzugmessung) oder für Differenzdruckschlauchset VERBRENNUNGSLUFTFÜHLER MINI ABGASTEMPERATUR-STECKER der Sonde in T1 ABGASSTECKER ROT in den Kondensatabscheider DREIFACHSCHLAUCHLEITUNG für Abgas, Kaminzug und Abgastemperatur KAMINZUGSTECKER SCHWARZ in den Druckeingang P1 BRIGON 650 Seite 5...
-
Seite 6: Inbetriebnahme, Handhabung, Lagerung
Alternativ zum Akkubetrieb können Sie Ihr Messgerät auch über das Netzteil bzw. handelsübliche Batterien (AA, Mignon) betreiben. Nach dem Akku- bzw. Batteriewechsel muss das Datum und die Uhrzeit neu eingestellt werden. Symbole auf Tasten, Display und im Ausdruck Seite 6 BRIGON 650... - Seite 7 Stickstoffmonoxid (Optionaler Sensor) NO bzw.NOx • Mess-/Rechenwert zu klein oder zu groß ---- • Wert nicht berechenbar (fehlender Messwert z.B. T1 bei qA-Berechnung) • CO - oder CO-Sensorabgleich nicht erfolgreich • Fühler nicht aufgesteckt • Pumpe ausgeschaltet BRIGON 650 Seite 7...
-
Seite 8: Empfehlungen Zur Vorschriftsmäßigen Messung
Um eine höchstmögliche Genauigkeit zu erreichen, sollten Sie für diese Messungen eine Mehrlochsonde verwenden. CO-Sensorschutz durch Spülpumpe Ihr BRIGON 650 verfügt über eine zusätzliche Spülpumpe. Ab einem gemessenen CO von 4.000 ppm schaltet sich diese ein, die Messpumpe wird ausgeschaltet. Bei einem gemessenen CO unter 4.000 ppm wird wieder in den normalen Messbetrieb zurück geschaltet. -
Seite 9: Druck-/Kaminzugmessung, Differenzdruckmessung
Zur Optimierung der Messgenauigkeit sollten Sie nach den ersten 15 Minuten der Messung neu abgleichen (kalibrieren). Ziehen Sie dazu die Sonde aus dem Abgasrohr (oder die Schlauch- leitung aus dem Messgerät) und schalten Sie das BRIGON 650 aus und wieder ein. BRIGON 650... - Seite 10 1 min. Frischluft saugen lassen. Ausschalten Drücken Sie zum Ausschalten kurz die Taste . Der Countdown zum Freispülen der Sensoren zählt von 10 abwärts. Zum Schutz des CO-Sensors schaltet das BRIGON 650 erst nach Unterschreitung von 20 ppm CO aus! Seite 10 BRIGON 650...
-
Seite 11: Ändern Des Aux-Messfensters
FEUERNG: Speicher für O2/EFF und CO/CO2 BERICHT AUX: Speicher für AUX FEUERNG P/TEMP: Speicher für TEMP/PRS MEM.: belegter Speicher (Bsp. 1 von 30) P/TEMP ANZEIGE: Anzeige und Drucken der gespeicherten Messung MEM. 1/30 A.LOESCH: Alle löschen >ANZEIGE< BEENDEN: Bericht verlassen BRIGON 650 Seite 11... -
Seite 12: Menü Dtext
Filtereinheit vom Messgerät weg. Achten Sie beim Wiedereinsetzen darauf, dass der O-Ring nicht beschädigt ist. Nach einer Messung mit hohem Kondensatanfall hat es sich bewährt, den offenen Kondensatabscheider Ansaugschlauch Zimmertemperatur trocknen zu lassen. Kondensat entleeren bzw. Partikelfilter tauschen Seite 12 BRIGON 650... - Seite 13 Beendigung der Messung kein Kondensat in der Entnahmesonde, im Abscheider oder im Schlauch verbleibt. Damit Ihr Abgasanalysegerät einwandfrei funktioniert, sollten Sie es einmal jährlich zur Wartung zu BRIGON oder in eine von BRIGON autorisierte Servicestelle einsenden. Bei Ihren täglichen Messungen an Öl- und Gasanlagen bilden sich durch Feuchtigkeit und Schmutz Ruß- und Kalkrückstände, welche die Leistung...
-
Seite 14: Ausdruck
IHR NAME ZEILE 2 LAMBDA 1.40 mbar -0.25 IDENTNR. 180620025 ------------------------ DATUM 01/04/20 KUNDE 11:53:20 ......------------------------ NÄCHST.CAL 01/04/21 ......------------------------ HEIZUNG FEUERUNG ......------------------------ BRENNSTOFF ERDGAS O2 BEZ ......BEMERKUNG ......CO(u) °C 124.1 °C 20.7 ......Seite 14 BRIGON 650... -
Seite 15: Was Tun, Wenn
Akkus voll geladen: Überprüfen Sie, ob die Akkus fest im Batteriefach sitzen und Kontakt mit den darin angebrachten Federn haben. Kein Aus- Zum Schutz des CO-Sensors schaltet das BRIGON 650 erst nach Unter- schalten: schreitung von 20 ppm CO aus! Keine Das Gerät reagiert nicht mehr und lässt sich nicht ausschalten: Führen Sie... -
Seite 16: Zubehör Und Ersatzteile
Thermodrucker BIRD II mit Infrarot-Schnittstelle inkl. Akkus, Netz-/Ladegerät und Thermopapier 5735 Thermo-Papier für Thermo-Drucker, Art.-Nr. 5730 (VPE 5 Stück) 6130 BRIGON Selbstklebetaschen für Ausdrucke (VPE 10 Stück) 6266 Prüflochverschlüsse alubeschichtet, selbstklebend (VPE 100 Stück ) 6337 Verschlussklammern, Alu mit Feder (VPE 100 Stück) -
Seite 17: Ihr Vorteil Durch Die Registrierung Ihres Messgerätes
oder registrieren Sie sich online auf unserer Homepage (www.brigon.de) Für jedes innerhalb von 2 Monaten nach dem Kauf registrierte BRIGON Abgasmessgerät erlassen wir ihnen 15 € bei der ersten Wartung, wenn diese Wartung mit Rezertifizierung innerhalb von 12 Monaten nach dem Kauf durchgeführt wird. -
Seite 18: Berechnungsgrundlagen
0.009 (Erdgas L) HEIZOEL 0.50 0.68 0.007 (Heizöl EL) BIOOEL 0,50 0,68 0,007 (z.B. Rapsöl) FLUESGAS 0.42 0.63 0.008 (Flüssiggas) HOLZ 0,60 0,65 0,009 STADTGAS 0.35 0.63 0.011 BUTAN 0.42 0.63 0.008 PROPAN 0.42 0.63 0.008 Seite 18 BRIGON 650... -
Seite 19: Technische Daten
+ 5 ... + 45 °C, 15 ... 90%rF nicht kondensierend Transport/Lagerung: - 20 ... + 50 °C Zertifizierungen: TÜV geprüft nach EN 50379-1 und EN 50379-2 (CO und Temp.) bzw. Teil 3 (CO) Elektromagentische Verträglichkeit 2014/30/EU RoHS-Richtlinie 2011/65/EU Sicherheitsbestimmungen EN 61010-1 BRIGON 650 Seite 19... -
Seite 20: Entsorgung
Rücknahmeorganisation er sich zu diesem Zweck angeschlossen hat. So einfach, so anders, so gut BRIGON Messtechnik GmbH Kronberger Straße 11 D-63110 Rodgau Tel. +49 (0) 61 06 / 82 07-0 e-mail: info@brigon.de Internet: www.brigon.de WEEE-Reg.-Nr. DE 17217267 Stand 01.05.2020...
