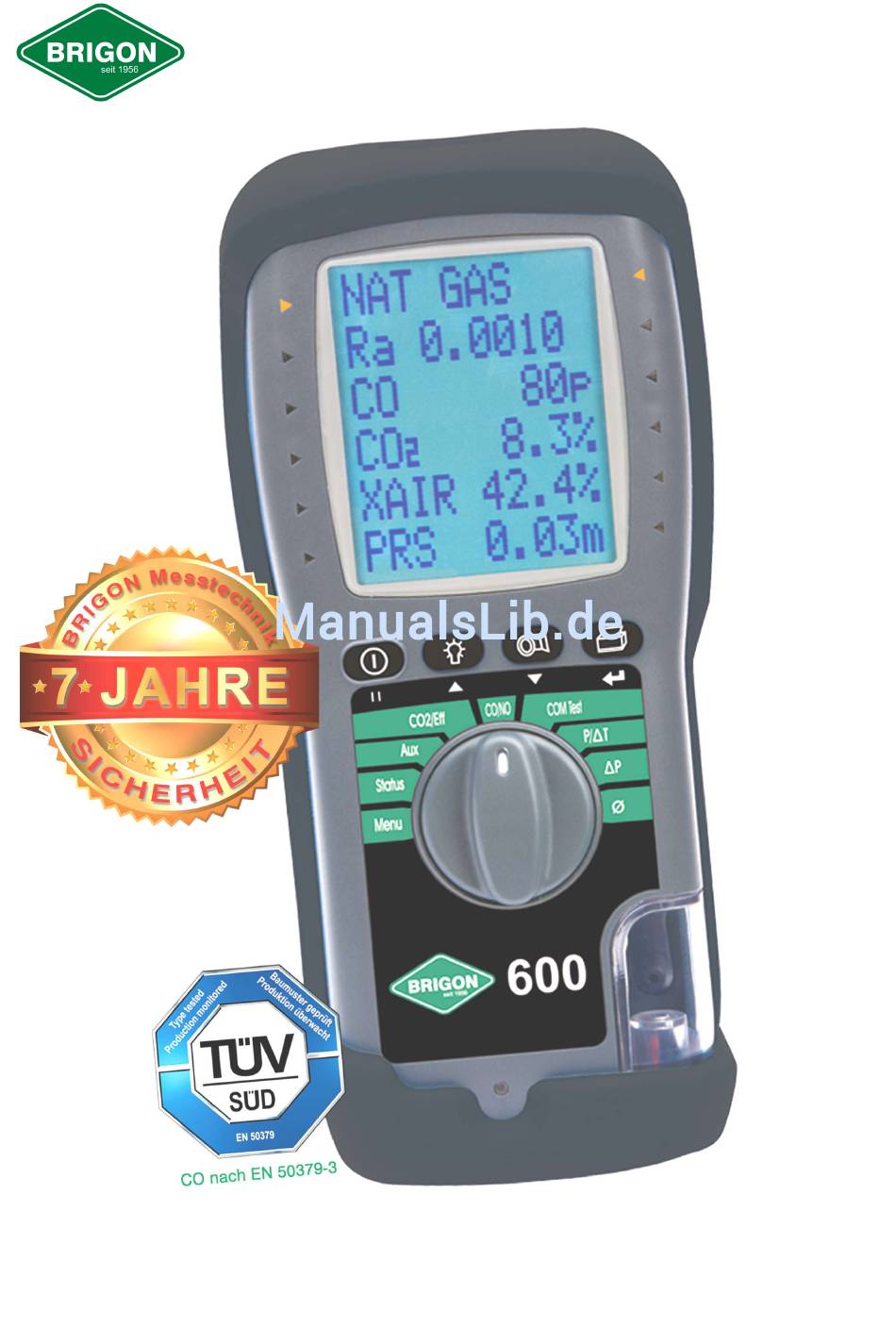

- Seite 1 BRIGON 600 Bedienungsanleitung inkl. Drucker 24.10.2016 Art.Nr. 5800_00_BED_DE...
-
Seite 2: Inhaltsverzeichnis
Schalterstellung CO/NO ..................7 Schalterstellung Inbetriebnahme (COM Test) ..........8 Schalterstellung ManoTherm ................9 Schalterstellung Dichtheit ................9 Schalterstellung Mittelwertmessung ..............9 Ausdruck Abgasmessung................10 Aktivierung Bluetooth im BRIGON 600 ............11 Printer App im Smartphone/Tablet starten ............11 Daten- bzw. Druckausgabe ................11 Produktbeschreibung ..................12 Inbetriebnahme, Handhabung, Lagerung............13 Akku, Stromversorgung.................13 Wichtige Sicherheitshinweise................14... -
Seite 3: Ansicht Messgerät
Taste EIN/AUS Taste AUSGABE PAUSE Partikelfilter Drehschalter Batteriefach Kondensat- (auf Rückseite) abscheider LED Netzteil- betrieb/Laden Abgas- (obere Reihe) T2 Temp. Luft (obere Reihe) T1 Temp. Abgas anschluss (untere Reihe) P1 Druck + (untere Reihe) P2 Druck - BRIGON 600 Seite 3... -
Seite 4: Ansicht Auf Die Steckanschlüsse
P1. Vorteil: gleichzeitige Messung von Messfenster mit P schalten CO2, Abgastemperatur, CO, NO (opt.) und dem Kaminzug Anschlüsse für Druck, Differenzdruck oder Kaminzug Dazu einfach die Sonde, Schlauch oder Differenzdruckschläuche je nach Aufgabe an P1 (+) und P2 (-) anschließen Seite 4 BRIGON 600... -
Seite 5: Tasten Und Wahlschalter
Mess-/Rechenwert zu klein, zu groß oder nicht berechenbar -N/F- Zugehöriger Sensor nicht vorhanden (not fitted) P-AUS Pumpe ist ausgeschaltet ---- -/CO-/NO-Sensorabgleich nicht erfolgreich CO/NO/Abgasverlust CO2/O2/Eta/Temp. Inbetriebnahme Eigenes ManoTherm-Betrieb Messprogramm Brennstoffwahl, Akku Dichtheit etc. Einstellungen, Mittelwertmessung Speicher etc. BRIGON 600 Seite 5... -
Seite 6: Schalterstellung Menu Voreinstellungen Für De Sind Fett Markiert
ANZEIGE | ALLE LOESCHEN | ZURUECK Gespeicherte Dichtheitstests DICHTHEIT ANZEIGE | ALLE LOESCHEN | ZURUECK Gespeicherte Mittelwertmessungen MITTELWERT ANZEIGE | ALLE LOESCHEN | ZURUECK Änderung des Druckertextes (Zeile 1 und 2) DRUCKRTEXT ZURUECK Für autorisierte Servicestellen CODE SERVICE Seite 6 BRIGON 600... -
Seite 7: Schalterstellung Status
37.9C Schalterstellung O2/Eff Brennstoff ERDGAS Kohlendioxid 10.5% Sauerstoff 5.4% Wirkungsgrad (Berechnung N) 98.3% Abgastemperatur 55.1C Verbrennungslufttemperatur 17.2C Schalterstellung CO/NO Brennstoff ERDGAS Kohlenmonoxid Kohlenmonoxid unverdünnt Abgasverlust 1.7% λ Luftüberschuss Lambda 1.35 Differenz Abgas- zu Lufttemperatur ∆T 37.9C BRIGON 600 Seite 7... -
Seite 8: Schalterstellung Inbetriebnahme (Com Test)
TEST 4 TEST 4 INBETRIEB. VERBINDE VORL. & 54.1C LOG Nr. RUECKL. 27.2C ∆T 36.9C DANN DRUCKEN ↓ ↓ ↓ DRUECKE DRUECKE DRUECKE Die Testergebnisse werden gespeichert und können angezeigt (MENU/BERICHT/INBETRIEBN.) und ausgegeben (Druck oder Drahtlos) werden Seite 8 BRIGON 600... -
Seite 9: Schalterstellung Manotherm
3. ID-Nr. für die Messung vergeben Ja/Nein (Voreinstellung Datum und Uhrzeit) 4. Kernstromsuche (Pumpe ist ausgeschaltet) 5. Pumpe an, Gas ansaugen, wenn Messwerte stabil START dann START ↓ 6. Ergebnis wird angezeigt, gespeichert und kann DRUECKE ausgegeben werden (Drucker/Bluetooth) BRIGON 600 Seite 9... -
Seite 10: Ausdruck Abgasmessung
Ausdruck Abgasmessung BRIGON MESSTECHNIK ABGAS °C 97.4 BRIGON 600 SW19392 V1.10 UMGEBUNG °C 24.6 NETT °C 50.3 Ihr Druckertext Zeile 1 Ihr Druckertext Zeile 2 CO/CO2 0.0011 SERIEN Nr. 9876543210 97.4 DATUM 19/09/16 LAMBDA 32.9 ZEIT 14:44:41 mbar -0.12 ------------------------... -
Seite 11: Aktivierung Bluetooth Im Brigon 600
Bluetooth einschalten (Pairing nicht über Android-Funktion sondern über die App durchführen) BRIGON App starten Rechts oben auf "BRIGON Bluetooth Drucker" drücken, Gerät suchen und Passkey einmalig eingeben Anschließend sind diese Beiden verbunden. Daten- bzw. Druckausgabe ... -
Seite 12: Produktbeschreibung
Produktbeschreibung Mit dem Abgasanalysegerät BRIGON 600 messen Sie CO , CO, den Differenzdruck sowie die Abgas- und Verbrennungslufttemperatur und optional NO. Berechnet werden O , CO unverdünnt Lambda, Abgasverlust q und Wirkungsgrad Eta sowie optional NO .und NOx. unverdünnt CO2 wird automatisch nach Ablauf des Einschalt-Countdowns (je nach Umgebungs-temperatur zwischen 30 und 90 Sekunden) genullt. -
Seite 13: Inbetriebnahme, Handhabung, Lagerung
Alternativ zum Akkubetrieb können Sie Ihr Messgerät auch über das Netzteil bzw. handelsübliche Batterien (AA, Mignon) betreiben. Netzteil anschließen, die rote Lade-LED leuchtet sofort, kurz danach erscheint im Display LADEN AKKU Akku- oder Batteriewechsel Nach dem Akku- bzw. Batteriewechsel muss Datum und Uhrzeit neu eingestellt werden BRIGON 600 Seite 13... -
Seite 14: Wichtige Sicherheitshinweise
Austausch von Teilen am Messgerät, welche die Messgenauigkeit unmittelbar oder mittelbar beeinflussen können, aus Gründen der Qualitätssicherung der betroffene Messkanal von einer Technischen Prüfstelle der Schornsteinfeger oder durch eine von BRIGON autorisierte Servicestelle überprüft werden sollte. Magnetfelder - ausgehend von den Magneten der Schutzhülle - Funken auslösen, Herzschrittmacher beeinflussen, elektronische und elektrotechnische Komponenten stören... -
Seite 15: Empfehlungen Zur Vorschriftsmäßigen Messung
Wenn Sie den Kernstrom (Bereich höchster Temperatur im Abgasrohr) gefunden fixieren: haben, halten Sie die Sonde in dieser Position fest und drehen den Konus in die Öffnung des Abgasrohres. CO-Messung Um einen höchstmögliche Genauigkeit zu erreichen, sollten Sie für diese Messungen eine Mehrlochsonde verwenden. BRIGON 600 Seite 15... -
Seite 16: Druck-/Kaminzugmessung, Differenzdruckmessung
Nach dem Austausch von Teilen am Messgerät, welche die Messgenauigkeit unmittelbar oder mittelbar beeinflussen können, sollte aus Gründen der Qualitätssicherung der betroffene Messkanal von einer Technischen Prüfstelle der Schornsteinfeger oder durch eine von BRIGON autorisierte Servicestelle überprüft werden. Fetten Sie monatlich oder bei Bedarf sparsam die Schlauchkupplung an der Verbindungsleitung und den O-Ring des Kondensatabscheiders mit BRIGON- Spezial-Schmieröl ein. -
Seite 17: Kondensatabscheider Mit Partikelfilter
Akkus über ausreichende Spannung verfügen: Überprüfen Sie, ob die Akkus fest möglich: im Batteriefach sitzen und Kontakt mit den darin angebrachten Federn haben. Kein Aus- Zum Schutz des CO-Sensors schaltet das BRIGON 600 erst nach Unter- schalten schreitung von 20 ppm CO aus! möglich:... -
Seite 18: Wir Sind In Ihrer Nähe
Eingriff in das Messgerät erlischt die Gewährleistung! Die BRIGON-Servicestelle in Ihrer Nähe finden Sie auf www.brigon.de oder rufen Sie uns an - wir nennen Ihnen gerne den kürzesten Weg zu uns Wir sind in Ihrer Nähe Tel. +49 (0) 61 06 / 82 07 - 0... -
Seite 19: Das 7-Jahre-Sicherheitspaket
Auf Wunsch lassen WIR für einen geringen Aufpreis von 7 EUR (in Deutschland, andere auf Anfrage) Ihr BRIGON abholen nach kürzester Zeit verlässt Ihr BRIGON wieder unser Haus (versandkostenfrei innerhalb Deutschland und Österreich) jährlich nur € 85 Mit der Registrierung melden Sie lediglich die Teilnahme an dem Programm an. Diese Teilnahme können Sie formlos z.B. -
Seite 20: Berechnungs-Grundlagen
13.7 (Propangas) BUTAN GAS 0.42 0.666 0.010 13.7 KOKSGAS 0.29 0.60 0.011 10.2 (Kokereigas) STADTGAS 0.35 0.63 0.011 13.6 ERDGAS 0.37 0.65 0.009 12.0 HOLZ/PELL. 0,60 0,65 0,009 19.4 BIOOEL 0,50 0,68 0,007 15.4 (z.B. Rapsöl) Seite 20 BRIGON 600... -
Seite 21: Zubehör Und Ersatzteile
5338 Hartschalenkoffer mit Einsatz für BRIGON 600 (530 x 420 x 100 mm) 5334 Sortimo L-BOXX mit Einsatz für BRIGON 600 (442 x 357 x 151 mm) 5339 XL-Hartschalenkoffer mit Einsatz für BRIGON 600 (530 x 420 x 150 mm) -
Seite 22: Technische Daten
Technische Daten Messung der Abgas-Temperatur Messbereich: - 0 °C ... + 600 °C Typ K, 0...400 °C TÜV-geprüft nach EN 50379-1 und -2 Auflösung: 0,1 °C 2 °C (bis 125 °C) 3 °C (125...250 °C) Toleranz: ... -
Seite 23: Entsorgung
Gerät zurücknehmen und einer ordnungsgemäßen Wiederverwertung bzw. Verschrottung zuführen oder aber er informiert sie, welcher Rücknahmeorganisation er sich zu diesem Zweck angeschlossen hat. BRIGON Messtechnik GmbH Kronberger Straße 11 D-63110 Rodgau Tel. +49 (0) 61 06 / 82 07-0 Fax +49 (0) 61 06 / 82 07 40 e-mail: info@brigon.de... - Seite 24 oder registrieren Sie sich online auf unserer Homepage (www.brigon.de) Für jedes innerhalb von 2 Monaten nach dem Kauf registrierte BRIGON Abgasmessgerät erhalten Sie einen Gutschein im Wert von 15 €, der auf die 1. Wartung dieses Gerätes innerhalb von 12 Monaten nach dem Kauf angerechnet wird.
