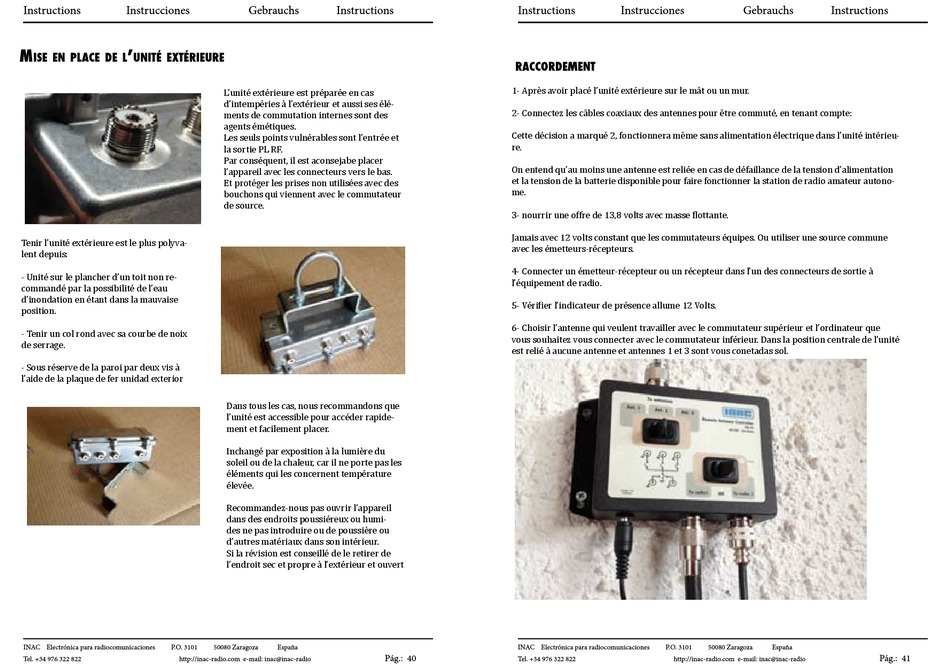

ise en place De l unité extérieure
Tenir l'unité extérieure est le plus polyva-
lent depuis:
- Unité sur le plancher d'un toit non re-
commandé par la possibilité de l'eau
d'inondation en étant dans la mauvaise
position.
- Tenir un col rond avec sa courbe de noix
de serrage.
- Sous réserve de la paroi par deux vis à
l'aide de la plaque de fer unidad exterior
INAC Electrónica para radiocomunicaciones P.O. 3101
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio
Gebrauchs Instructions
L'unité extérieure est préparée en cas
d'intempéries à l'extérieur et aussi ses élé-
ments de commutation internes sont des
agents émétiques.
Les seuls points vulnérables sont l'entrée et
la sortie PL RF.
Par conséquent, il est aconsejabe placer
l'appareil avec les connecteurs vers le bas.
Et protéger les prises non utilisées avec des
bouchons qui viennent avec le commutateur
de source.
Dans tous les cas, nous recommandons que
l'unité est accessible pour accéder rapide-
ment et facilement placer.
Inchangé par exposition à la lumière du
soleil ou de la chaleur, car il ne porte pas les
éléments qui les concernent température
élevée.
Recommandez-nous pas ouvrir l'appareil
dans des endroits poussiéreux ou humi-
des ne pas introduire ou de poussière ou
d'autres matériaux dans son intérieur.
Si la révision est conseillé de le retirer de
l'endroit sec et propre à l'extérieur et ouvert
50080 Zaragoza España
Pág.: 40
Instructions Instrucciones
raccorDement
1- Après avoir placé l'unité extérieure sur le mât ou un mur.
2- Connectez les câbles coaxiaux des antennes pour être commuté, en tenant compte:
Cette décision a marqué 2, fonctionnera même sans alimentation électrique dans l'unité intérieu-
re.
On entend qu'au moins une antenne est reliée en cas de défaillance de la tension d'alimentation
et la tension de la batterie disponible pour faire fonctionner la station de radio amateur autono-
me.
3- nourrir une offre de 13,8 volts avec masse flottante.
Jamais avec 12 volts constant que les commutateurs équipes. Ou utiliser une source commune
avec les émetteurs-récepteurs.
4- Connecter un émetteur-récepteur ou un récepteur dans l'un des connecteurs de sortie à
l'équipement de radio.
5- Vérifier l'indicateur de présence allume 12 Volts.
6- Choisir l'antenne qui veulent travailler avec le commutateur supérieur et l'ordinateur que
vous souhaitez vous connecter avec le commutateur inférieur. Dans la position centrale de l'unité
est relié à aucune antenne et antennes 1 et 3 sont vous conetadas sol.
