INAC RS-150 Montageanleitung Seite 20

Instructions Instrucciones
m
oDule externe
Antenna1
Antenna2
'
moDule à l intérieur
To antennas
Ant. 1 Ant. 2 Ant. 3
To radio1
12volt 1A
isolated
110/230 Vols AC
12vols DC
isolated
INAC Electrónica para radiocomunicaciones P.O. 3101
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio
Gebrauchs Instructions
RS-150
Antenna3
Remote Antenna Controller
RS-150
12volt
To radio 2
Off
Radio2 (VHF/UHF)
Radio1 (HF)
50080 Zaragoza España
Instructions
i

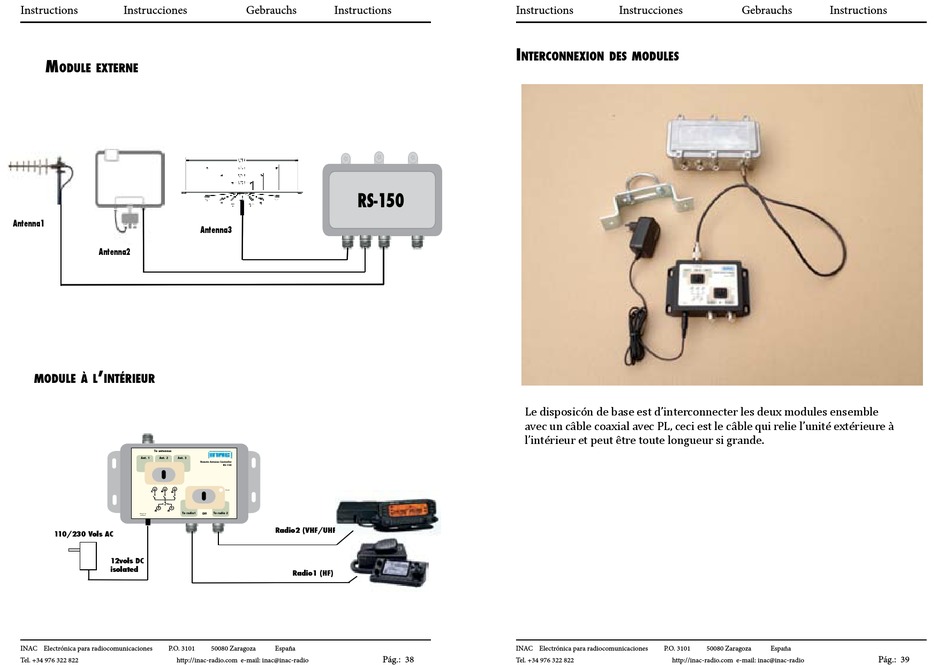

nterconnexion Des moDules
Le disposicón de base est d'interconnecter les deux modules ensemble
avec un câble coaxial avec PL, ceci est le câble qui relie l'unité extérieure à
l'intérieur et peut être toute longueur si grande.
