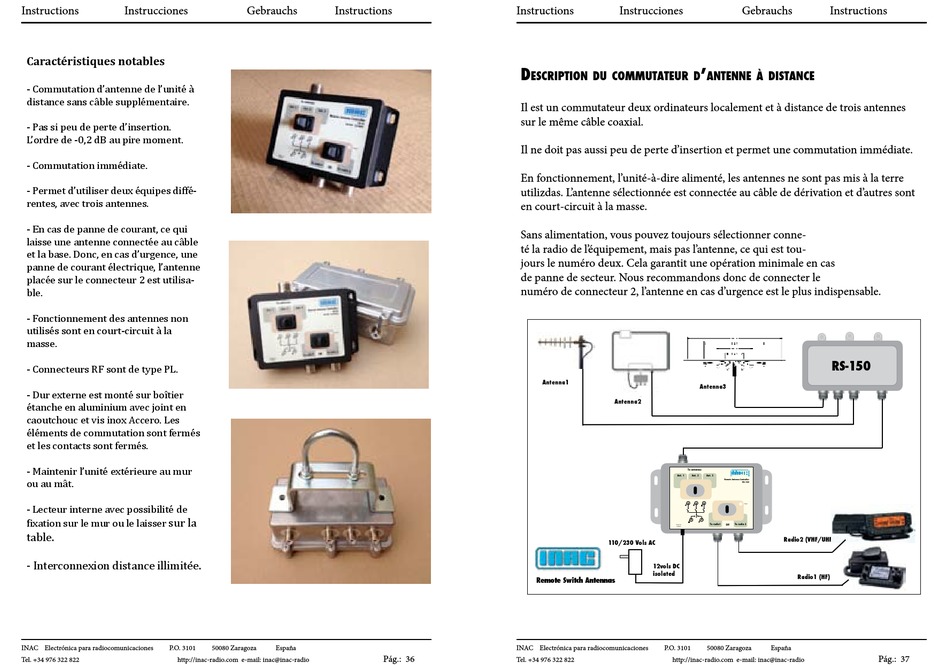

Caractéristiques notables
- Commutation d'antenne de l'unité à
distance sans câble supplémentaire.
- Pas si peu de perte d'insertion.
L'ordre de -0,2 dB au pire moment.
- Commutation immédiate.
- Permet d'utiliser deux équipes diffé-
rentes, avec trois antennes.
- En cas de panne de courant, ce qui
laisse une antenne connectée au câble
et la base. Donc, en cas d'urgence, une
panne de courant électrique, l'antenne
placée sur le connecteur 2 est utilisa-
ble.
- Fonctionnement des antennes non
utilisés sont en court-circuit à la
masse.
- Connecteurs RF sont de type PL.
- Dur externe est monté sur boîtier
étanche en aluminium avec joint en
caoutchouc et vis inox Accero. Les
éléments de commutation sont fermés
et les contacts sont fermés.
- Maintenir l'unité extérieure au mur
ou au mât.
- Lecteur interne avec possibilité de
sur la
fixation sur le mur ou le laisser
table.
- Interconnexion distance illimitée.
INAC Electrónica para radiocomunicaciones P.O. 3101
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio
Gebrauchs Instructions
50080 Zaragoza España
Pág.: 36
Instructions Instrucciones
D
escription Du commutateur D
Il est un commutateur deux ordinateurs localement et à distance de trois antennes
sur le même câble coaxial.
Il ne doit pas aussi peu de perte d'insertion et permet une commutation immédiate.
En fonctionnement, l'unité-à-dire alimenté, les antennes ne sont pas mis à la terre
utilizdas. L'antenne sélectionnée est connectée au câble de dérivation et d'autres sont
en court-circuit à la masse.
Sans alimentation, vous pouvez toujours sélectionner conne-
té la radio de l' é quipement, mais pas l'antenne, ce qui est tou-
jours le numéro deux. Cela garantit une opération minimale en cas
de panne de secteur. Nous recommandons donc de connecter le
numéro de connecteur 2, l'antenne en cas d'urgence est le plus indispensable.
Antenna1
Antenna2
To antennas
Ant. 1 Ant. 2
12volt 1A
isolated
110/230 Vols AC
12vols DC
isolated
Remote Switch Antennas
INAC Electrónica para radiocomunicaciones P.O. 3101
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio
Gebrauchs Instructions
'
antenne à Distance
RS-150
Antenna3
Ant. 3
Remote Antenna Controller
RS-150
12volt
To radio1 Off To radio 2
Radio2 (VHF/UHF)
Radio1 (HF)
