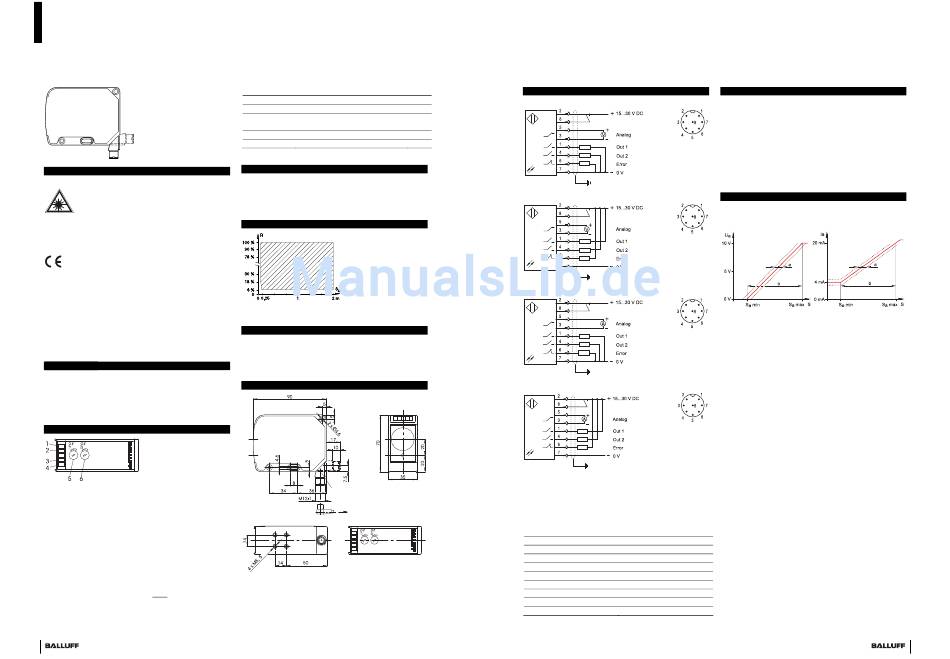

Optoelektronische Sensoren
Laser Distanzsensor BOD 63M-L _ 02/03-S115
Nr. 858 980 D • Ausgabe 0808
Sicherheitshinweise
Laserschutzbestimmungen
Der Sender entspricht der Laserklasse 2
gemäß EN 60825-1:2003-10. Zum Betrieb sind
daher keine zusätzlichen Schutzmaßnahmen
erforderlich. Das Gerät ist so zu montieren, dass das
Laserwarnschild gut sichtbar ist. Diese Geräte dürfen
nicht in Anwendungen eingesetzt werden, wo die
Sicherheit von Personen von der Gerätefunktion abhängt.
Mit dem CE-Zeichen bestätigen wir, dass unsere
Produkte den Anforderungen der EG-Richtlinien
2004/108/EG (EMV) und des EMV-Gesetzes
entsprechen.
In unserem EMV-Labor, das von der DATech für
Prüfungen der elektromagnetischen Verträglichkeit
akkreditiert ist, wurde der Nachweis erbracht, dass die
Balluff-Produkte die EMV-Anforderungen der
Fachgrundnormen erfüllen:
− EN 61 000-6-4 (Emission) und
− EN 61 000-6-2 (Störfestigkeit)
Funktionsprizip
Der BOD 63M arbeitet nach dem Prinzip der Laser-
Lichtlaufzeit. Ein Lichtimpuls wird gesendet, am Objekt
reflektiert und wieder empfangen. Die Laufzeit dieses
Lichtimpulses wird gemessen und in ein analoges Signal
umgewandelt.
Anzeige- und Bedienelemente
1. Betriebsanzeige (grün)
2. Ausgangsfunktions-
anzeige Out1 (gelb)
3. Ausgangsfunktions-
anzeige Out2 (gelb)
4. Fehleranzeige (rot)
5. 4-Gang-Poti für
Schaltabstand 1
6. 4-Gang-Poti für
Schaltabstand 2
Bild 1: Anzeige- und Bedienelemente
Die grüne LED zeigt die Betriebsbereitschaft des Sensors an.
Die gelbe LED "Out 1" zeigt den Zustand „aktiv" des
Schaltausgangs 1 an.
Die gelbe LED "Out 2" zeigt den Zustand „aktiv" des
Schaltausgangs 2 an.
Die rote LED zeigt an, dass die Intensität des Empfangs-
signals für einen sicheren Betrieb nicht ausreicht.
Die Potentiometer dienen zum unabhängigen Einstellen
der Schaltabstände.
1
Bestellcode Distanzsensor mit Spannungsausgang
BOD000U BOD 63M-LA02-S115 PNP
BOD0017 BOD 63M-LA03-S115 NPN
Distanzsensor mit Stromausgang
BOD0010 BOD 63M-LB02-S115 PNP
BOD0018 BOD 63M-LB03-S115 NPN
Messgenauigkeit
Der Sensor erreicht seine volle Genauigkeit nach einer
min. Einschaltzeit von 20 Minuten unter konstanten
Umgebungsbedingungen. Die Dauer der Warmlaufphase
hängt von den Umgebungsbedingungen ab.
Messbereich
Bild 2: Messbereich in Abhängigkeit der Objektreflexion
Funktionen
Fehlerausgang: Der Fehlerausgang wird aktiv, sobald
das Objekt nicht sicher erkannt wird.
Laserabschaltung: Der Laser schaltet sich ab, sobald ein
High-Signal an Pin 8 anliegt (siehe Technische Daten).
Montage
Bild 3: Abmessungen
Anschlüsse
BOD 63M-LA02-S115, PNP
Laserabschaltung
BOD 63M-LA03-S115, NPN
Laserabschaltung
BOD 63M-LB02-S115, PNP
Laserabschaltung
BOD 63M-LB03-S115, NPN
Laserabschaltung
Bild 4: Anschluss-Schaltbilder, Steckerbild
Bei Verwendung des Steckverbinders mit Kabel
BKS-S139-PU-05 gilt folgende Pin-Belegung:
Pin-Belegung Kabelfarbe
1 WH
2 BN
3 GN
4 YE
5 GY
6 PK
7 BU
8 RD
Rändelmutter am Stecker Schirmgeflecht
Einstellung der Schaltabstände
1. Den Sensor montieren und ausrichten.
2. Das Objekt im Strahlengang positionieren und das
Potentiometer Out1 so weit aufdrehen, bis die gelbe
LED leuchtet (Ausgang aktiv).
3. Das Objekt entfernen. Die LED geht aus (Ausgang
inaktiv). Der Schaltabstand ist hiermit eingestellt.
4. Optional: Um die zweite Objektposition zu speichern,
das Objekt neu positionieren.
Vorgehensweise mit Potentiometer Out 2 wie unter
Schritt 2 und 3 beschrieben.
Analoges Signal
In Abhängigkeit von der Position des Objekts wird ein
analoges Signal ausgegeben.
a = Linearität
b = Messbereich
Bild 5: Analogausgänge Spannung und Strom
2
