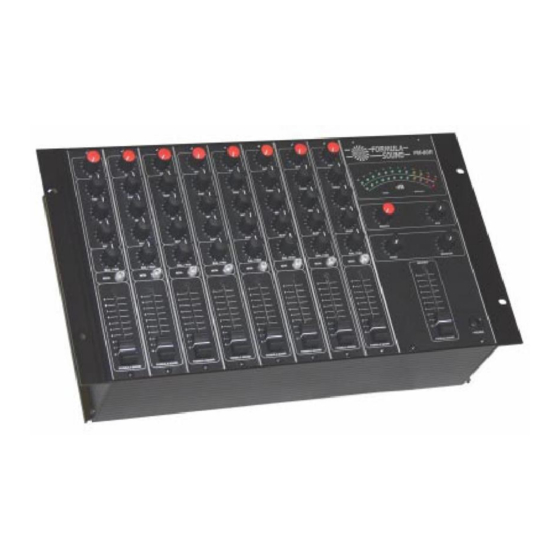

Formula Sound PM-80R Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
PM - 80R
MODULARES
INSTALLATIONSMISCHPULT
BEDIENUNGSANLEITUNG

Werbung

loading

Inhaltszusammenfassung für Formula Sound PM-80R

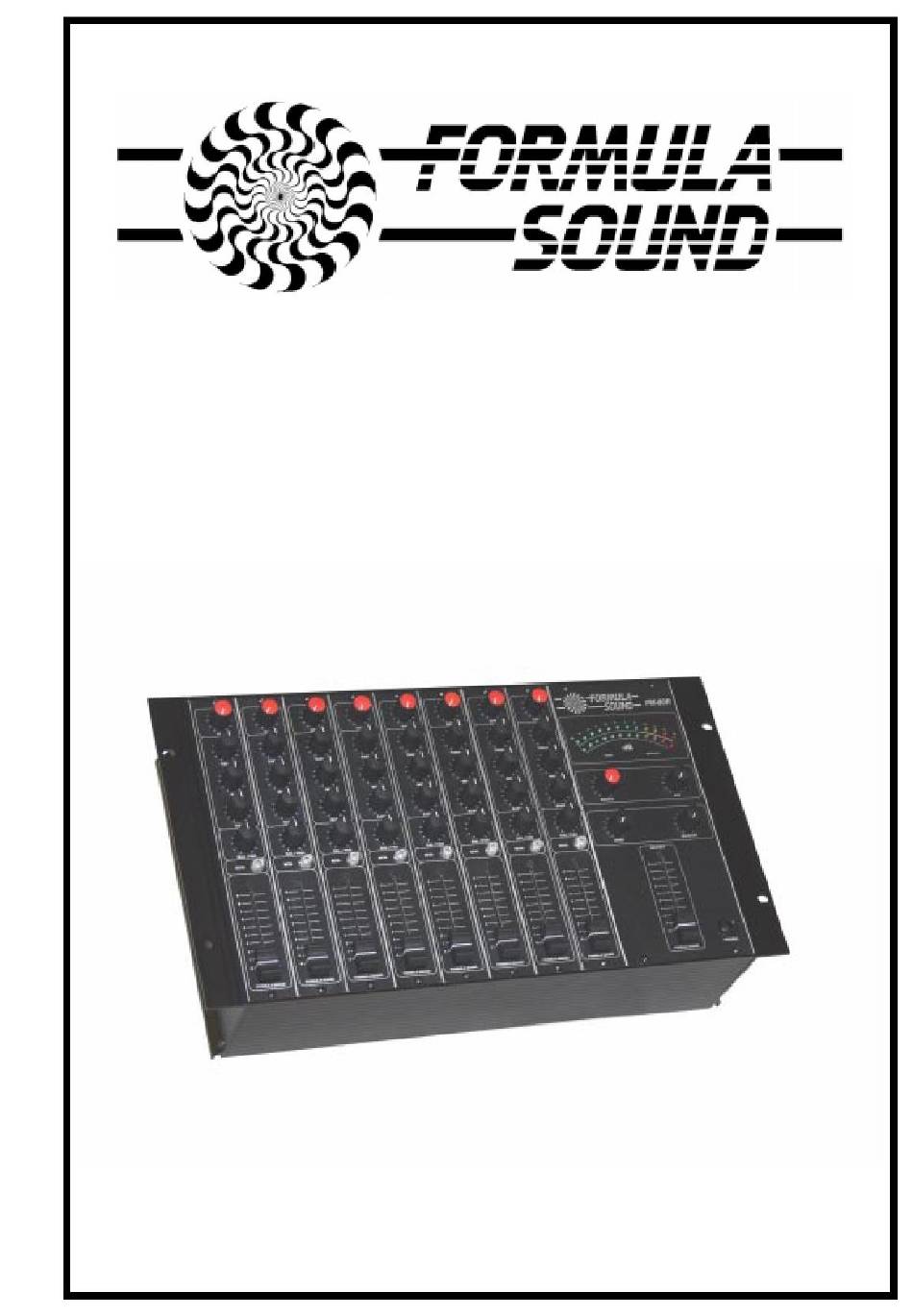

  • Seite 1 PM - 80R MODULARES INSTALLATIONSMISCHPULT BEDIENUNGSANLEITUNG...

  • Seite 2: Allgemeine Beschreibung

    Dieser analoge Modular-Mixer besticht durch kultiges Retro Design und unvergleichliche Audioqualität. Seine klangliche Signatur ist einzigartig und begeistert nicht nur Vinyl-Puristen. Eine Vielzahl neuer Funktionen und jeder Menge Einstellmöglichkeiten, machen den PM-80R zu einem unschlagbaren Mixer, nicht nur für DJs. Allgemeine Beschreibung Das Eingangsmodul wurde universell konzipiert und ist somit intern konfigurierbar, um alle Arten von Eingangsquellen zu akzeptieren.
  • Seite 3 Balance von Stereosignalen. Mit einem ausgewählten Mikrofon ermöglicht dieser Regler die Positionierung der Quelle überall im Stereobild. MON (Monitor, manchmal auch CUE oder PFL (Pre Fade Listen) genannt) FORMULA SOUND Drucktaster mit roter LED-Beleuchtung Bei gedrückter Taste ist das Signal in diesem Modul mit dem Monitor-Mix-Bus verbunden.
  • Seite 4 PM - 80R MASTER-MODUL Das Mastermodul enthält die gesamte Elektronik, die für die verschiedenen Summierverstärker, Endstufen, PM-80R VU-Meter usw. benötigt wird. Die meisten Anschlüsse befinden sich auf der Unterseite des Gerätes. Die Monitorsektion ist sehr einfach zu verstehen. Die visuelle Überwachung erfolgt über die LED- Pegelanzeige.
  • Seite 5 Eingangsschaltung ein Gain mit variabler Verstärkung vorhanden ist. Die Anpassung dieses Verstärkers wird durch den Gainregler eingestellt. Das universelle Eingangsmodul des PM-80R verfügt über eine Kombination von variable Gain-Verstärkern, um das Eingangssignal auf die erforderliche Lautstärke zu erhöhen oder zu senken. Es sind zwei Gain-Trim-Presets vorhanden - eines für jeden Eingang (links/rechts).
  • Seite 6 PM-80R Technische Daten Frequency Response EQ set flat 20Hz - 20 kHz +/-0.5dB Maximum output level Main, Zone, Booth, Aux. +22dBU Record output. +16dBU Main output active balanced. For unbalanced operation strap pins 1&3 to ground and use pin 2 hot. This will result in no loss of output...
  • Seite 8 EINGANGSMODUL JUMPER EINSTELLUNGEN Eingangsmodul Das Eingangsmodul verfügt über eine Reihe von internen Jumpern, die es ermöglichen, verschiedene Konfigurationen des Eingangsmoduls zu setzen. Die Jumperpositionen sind auf der Seite 6 dargestellt. 1. Eingangsauswahl: Der Eingang kann auf symmetrische Anschlüsse über XLR, Line über Cinchanschluss, RIAA (Phono) über Cinchanschluss oder Mikrofon über XLR eingestellt werden.
  • Seite 9 Chassis montiert werden können. Verwenden Sie einen dünne Karte (bspw. Postkarte), um den Abstand zwischen den Modulen beim Zusammenbau zu gewährleisten. Formula Sound behält sich das Recht vor, Spezifikationen jederzeit und ohne Vorankündigung zu ändern. Alle Formula Sound-Produkte werden in unserer eigenen Fabrik entwickelt und hergestellt, was es uns ermöglicht, in jeder Phase der Herstellung eine strenge Qualität zu gewährleisten.

  • Seite 10: Certificate Of Conformity

    FORMULA SOUND LIMITED UNIT 23; STADIUM BUSINESS CENTRE; NORTH END ROAD; WEMBLEY; MIDDLESEX; HA9 0AT TELEPHONE +44 (0)208-900-0947 FAX +44 (0)208-903-8657 www.formula-sound.co.uk email info@formula-sound.co.uk E.U. CERTIFICATE OF CONFORMITY We declare that the products listed conform to the following directives and standards...
