Kun ett grensesnitt, montert inni dusjen, er nødvendig. Et ekstra grensesnitt, kan monteres
utenfor dusjen.
•
Bestem alle nødvendige komponenter og monteringssteder før du starter installeringen.
•
Når rørene skal routes, pass på at numrene på hvert ventilutløp korresponderer med den
aktuelle dusjkomponenten for at det preprogrammerte eller tilpassede dusjsystemet skal
fungere korrekt.
3

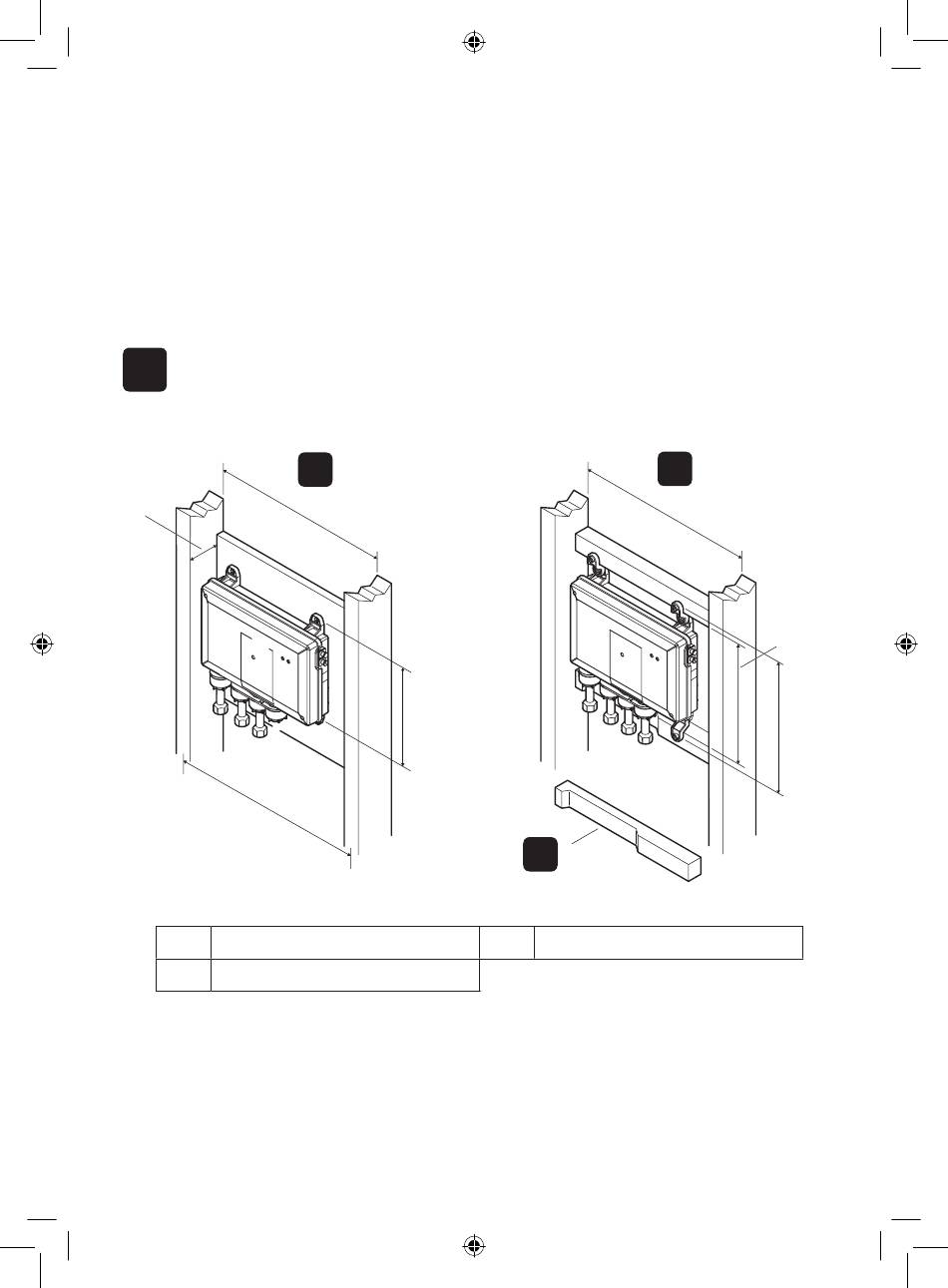

Forbered monteringsstedet
70 mm
368 mm Min
Min
406 mm
a
Montering på plate
b
Montering på lekter
Dette produktet er designet for å passe inni et minst 368 mm (2" x 4") stendermellomrom .
Tilpass rommet mellom stenderne om nødvendig, og bruk egnede braketter for montering av
ventilen.
a
241 mm
106
b
368 mm Min
c
c
Utsparing i nedre lekte
295 mm
318 mm
