Allgemeines

Transport

Kesselraum

Schornstein

Verpackung entfernen

Schornsteinanschluss

Kesselraum
Die Installation muss entsprechend den geltenden Vorschriften erfolgen.
Der Kessel ist an ein Expansionsgefäß in einem offenen oder
geschlossenen System anzuschließen. Bei einem offenen System sollte
der Abstand zwischen dem Expansionsgefäß und Expansionsanschluss
oben auf dem Kessel nicht unter 2,5 m betragen, um eine
Sauerstoffanreicherung des Systems zu verhindern.
Zur Vermeidung von Transportschäden sollte die Verpackung vom Kessel
nicht entfernt werden, bevor dieser an seinem Aufstellplatz im
Kesselraum steht.
Der Kessel kann wie folgt bewegt und gehoben werden:
• Gabelstapler
• Hebeöse, die am Anschluss der Expansionsleitung montiert wird.
ACHTUNG! Der Anschluss sitzt nicht in der Schwerpunktmitte.
Der Kessel neigt sich daher.
• Palette muss mit Transportband versehen sein. ACHTUNG! Nur mit
Verpackung handhaben.
• Sackkarre.
Folgende Vorschriften gelten für die Ausführung des Kesselraums sowie

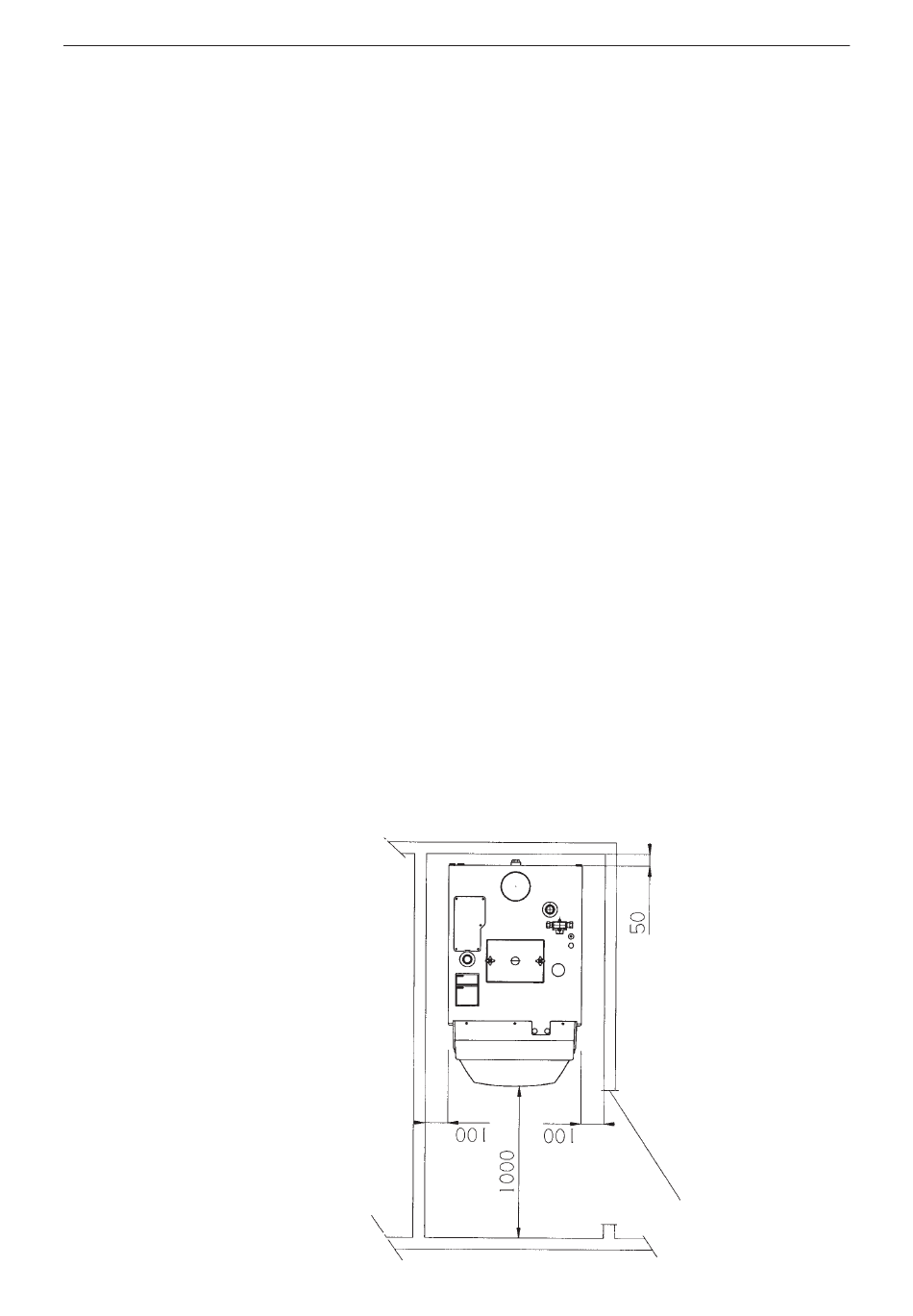

die Aufstellung des Kessels im Kesselraum. Die Abbildung unten zeigt
den kleinsten Abstand zwischen Kessel und Wänden. Der Kesselraum
muss über ein Ventil für die Luftzufuhr verfügen. Die Ventilfläche soll
mindestens so groß sein wie die Rauchkanalfläche im Schornstein.
Geltende Vorschriften über die Ausformung des Schornsteins sind zu
beachten. Ein richtig dimensionierter und gut isolierter Schornstein sorgt
für sichere und wirtschaftliche Feuerung.
Um Transportschäden zu vermeiden, ist die Verpackung vom Kessel erst
am Aufstellplatz im Kesselraum zu entfernen. Nach dem Entfernen der
Verpackung überprüfen, ob der Kessel während des Transports
unbeschädigt geblieben ist. Eventuelle Transportschäden sind dem
Spediteur zu melden.
CTC 1200 wird mit Hilfe eines passenden Zubehörsatzes an den
Schornstein angeschlossen. Für den Anschluss gilt:
• Kürzester Anschluss zwischen Kessel und Schornstein.
• Alle Rauchgasrohranschlüsse sorgfältig abdichten.
Siehe Anleitung für den jeweiligen Zubehörsatz.
