03. TECHNISCHE DATEN

Heizkessel

Warmwasserkapazität
Rauchgastemperaturen

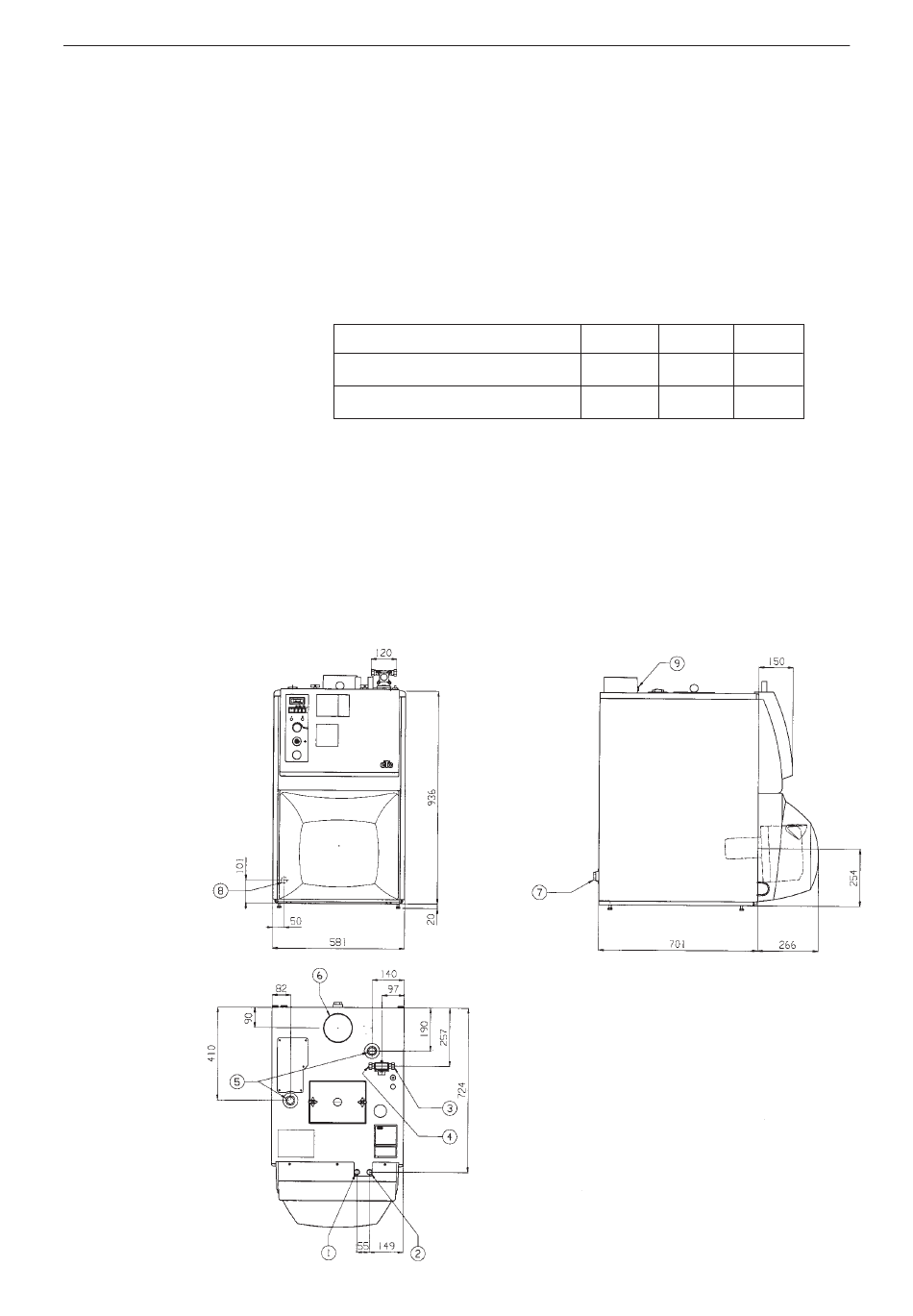

Maßskizze
Leistungsbereich Öl/Gas
Elektrische Daten
Nennleistung (exkl. Brenner)
Max. Betriebstemperatur
Max. Betriebsdruck, Heizkessel
Max. einstellbare Heizkesseltemperatur
Temperaturbegrenzer
Wasserinhalt Heizkessel
Wasserinhalt Wärmetauscher
Trockengewicht inkl. Verpackung
Warmwasserkapazität 10–45º C bei einer Heizkesseltemperatur von 70º C
Kesselleistung
Warmwasserkapazität
Warmwasserkapazität l/10 min
An der Ausführung CTC 1200-0 sind die Anschlüsse 1. und 2. verschließt.
Bei dem Anschluß einen Wassererwärmer sind für den Vorlauf bzw.
Rücklauf Anschluß 5. bzw 7. benutzt werden.
Die Rauchgastemperatur des Heizkessels hängt u.a. vom Typ und
von der Anzahl montierter Turbulatoren ab, sowie von der Leistung
des installierten Brenners. Siehe Tabelle im Abschnitt
„Rauchgastemperaturen".
7
14 - 40 kW
230V 1N~
120 W
100° C
3 bar
85° C
92-98° C
142 l
1 l
170 kg
kW 24 30
l/h 660 800
150 165
1. Warmwasser Ø 22 außen
2. Kaltwasser Ø 22 außen
3. Rücklauf Heizkörper Ø 22
außen bzw. G 3/4 außen
4. Vorlauf Heizkörper Ø 22 außen
bzw. G 3/4 außen
5. Expansion Rp 1 innen
6. Rohrbogenanschluss Ø 150 außen
7. Kellerheizkörperrücklauf Rp 1 innen
8. Entleerung Rp 1/2 innen
9. Gasanalyse M10
38
990
185
1(2)
