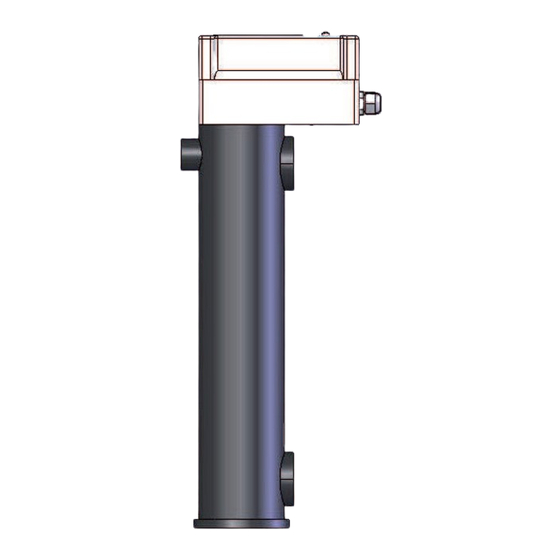

- Seite 1 161 506 37-3 2010-05-19 Providing sustainable energy solutions worldwide Installations- und Bedienungsenleitung CTC EcoMiniEl Externer Elektrokessel...
- Seite 3 161 506 37-3 2010-05-19 Installations- und Bedienungsenleitung CTC EcoMiniEl Externer Elektrokessel CTC EcoFlex...
-
Seite 4: Inhaltsverzeichnis
Anschluss zwischen EcoMiniEl und EcoLogic Einstellungen Funktionskontrolle Funktion Vorrang der Wärmepumpe Status Stufen Innbetriebnahme Display an CTC EcoMiniEl Rückstellen des Max.-Thermostats Schaltplan 3x400 V Schaltplan 1x230 V Kombinationsbeispiel 11,12,13 Druckfehler vorbehalten. Recht auf Konstruktionsänderungen vorbehalten. ALS GEDANKENSTÜTZE Tragen Sie die folgenden Angaben ein. Diese können im Bedarfsfall eine wichtige Hilfe darstellen. -
Seite 5: Allgemeines
Drücke von maximal 5 bar zugelassen. CTC EcoMiniEl ist in zwei Varianten erhältlich: 1. 3x400 V 2. 1x230 V Anmerkung: CTC EcoMiniEl kann in CTC EcoLogic Ext-Systeme 4, 5, 6, 7, 8, 9 und 12 benutzt werden. Technische Daten CTC EcoMiniEl... -
Seite 6: Rohrinstallation
Vergessen Sie nicht, vor dem Anschluss das Heizungssystem durchzu- spülen. Rohranschluss des Geräts Führen Sie den Rohranschluss im Einklang mit den Kombinationsbeispielen in der Anlei- tung aus. Siehe auch Maßangaben für die Platzierung und Dimensionierung der Anschlüsse. CTC EcoMiniEl... -
Seite 7: Elektroinstallation
Der Installation muss ein allpoliger Sicherheitsschalter vorgeschaltet werden. Max.-Thermostat Wenn EcoMiniEl unter extrem kalten Bedingungen gelagert wurde, kann das Max.-Thermostat ausgelöst haben. Bei der Installation stets kontrollieren, ob das Max.-Thermostat ausgelöst hat. Elektroanschluss gemäß Abbildung unten. 3 x 400 V 1 x 230 V CTC EcoMiniEl... -
Seite 8: Anschluss Zwischen Ctc Ecominiel Und Ctc Ecologic
Anschluss zwischen CTC EcoMiniEl und CTC EcoLogic Anmerkung: CTC EcoMiniEI muss an den gleichen Stromverteiler wie CTC EcoLogic Ext angeschlossen werden. 3 x 400 V CTC EcoMiniEl CTC EcoPart/EcoAir CTC EcoLogic L1 L1 L2 L2 L3 400V 3N 400V 3N... -
Seite 9: Einstellungen
3-phasig 1-phasig 1-phasig 17.4 13.0 26.1 Funktionskontrolle Funktionskontrolle Um die Funktionen am CTC EcoMiniEl testen zu können, muss folgendes Menü EcoMiniEl Stufe 1 gewählt sein: EcoMiniEl JA in CTC EcoLogic Ext. Die Funktionskontrolle erfolgt im Menü: Fachmann->Wartung->Funktionskontrolle->EcoMiniEl Aus. Funktion Vorrang der Wärmepumpe Der Funktion der Wärmepumpe wird Vorrang vor EcoMiniEI gegeben. -
Seite 10: Innbetriebnahme
Sollwert liegt. (Sofern der Kompressor nicht läuft, wenn die Rücklauftemperatur ihren Sollwert erreicht.) Display an CTC EcoMiniEl C. 2 Die Ziffer rechts zeigt die Anzahl der aktivierten Stufen an. Die Anzahl der aktivierten Stufen variiert zwischen 0 und der max. Anzahl Stufen, die in EcoLogic, Menü Max Anzahl Stufen eingestellt wurden. -
Seite 11: Rückstellen Des Max.-Thermostats
Rückstellen des Max.-Thermostats Das Max.-Thermostat wird durch Betätigen der roten Taste auf dem Anschlusskasten rückgestellt. Bei der Installation stets kontrollieren, ob das Max.-Thermostat ausgelöst hat. Rückstellen des Max.-Thermostats siehe Abbildung unten. Reset-Taste CTC EcoMiniEl... -
Seite 12: Schaltplan 3X400 V
Schaltplan CTC EcoMiniEl 3 x 400 V Kommunikation KOMMUNIKATION Chassis Wärmepumpe CHASSI A1-Relais PCB A1-RELÄKORT F7 F1 Heizpatrone ELPATRON Fühler GIVARE 6 KW ÄNDBUSSNING BRUN 3 KW ÄNDBUSSNING F8 F5 F6 F2 SVART A1 A1 Schaltplan CTC EcoMiniEl 1 x 230 V... -
Seite 13: Kombinationsbeispiel
Kombinationsbeispiele CTC EcoMiniEl (E2) wird bei folgenden fünf verschiedenen Kombinationen als Spitzenwärme eingesetzt. System 4 System 5 CTC EcoMiniEl... - Seite 14 System 6 M2.1 B1.1 Y1.1 System 7 CTC EcoMiniEl...
- Seite 15 System 8 System 9 System 12 System 12 B1.1 Y1.1 CTC EcoMiniEl...
- Seite 16 CTC EcoMiniEl...
- Seite 17 The conformity was checked in accordance with the following EN-standards, Die Konformität wurde überprüft nach den EN-normen, EN 55014-1 /-2 EN 55104 EN 61 000-3-2 EN 60335-1 EN 50165 Detailed ecodesign information can be downloaded at: www.ctc.se/ecodesign Ljungby 2015-09-02 Joachim Carlsson Technical Manager CTC EcoMiniEl...
- Seite 18 CTC EcoMiniEl...
- Seite 19 CTC EcoMiniEl...
- Seite 20 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...
