Procedimento 2
Além do Procedimento 1, insira a extensão da broca
dentro da manga com a extremidade pontiaguda virada
para dentro.
► Fig.11: 1. Broca de aparafusar 2. Extensão da
broca 3. Manga
Para remover a broca de aparafusar, puxe a manga na
direção da seta e puxe a broca de aparafusar para fora.
NOTA: Se a broca de aparafusar não estiver colo-
cada suficientemente funda na manga, a manga não
voltará para a sua posição original e a broca de apa-
rafusar não ficará presa. Neste caso, volte a colocar
a broca de acordo com as instruções acima.
NOTA: Quando for difícil inserir a broca de aparafu-
sar, puxe a manga e insira a broca dentro da manga
o mais fundo possível.
NOTA: Depois de colocar a broca de aparafusar,
certifique-se de que está presa firmemente. Se sair,
não a utilize.
Instalar o gancho
PRECAUÇÃO:
Quando instalar o gancho,
fixe-o sempre firmemente com o parafuso. Caso
contrário, o gancho sai da ferramenta, resultando em
lesão física.
► Fig.12: 1. Ranhura 2. Gancho 3. Parafuso
O gancho é conveniente para pendurar temporaria-
mente a ferramenta. Pode ser instalado em qualquer
um dos lados da ferramenta. Para instalar o gancho,
coloque-o numa ranhura no corpo da ferramenta em
qualquer um dos lados e prenda-o com um parafuso.
Para o retirar, solte o parafuso e retire-o.
OPERAÇÃO
► Fig.13

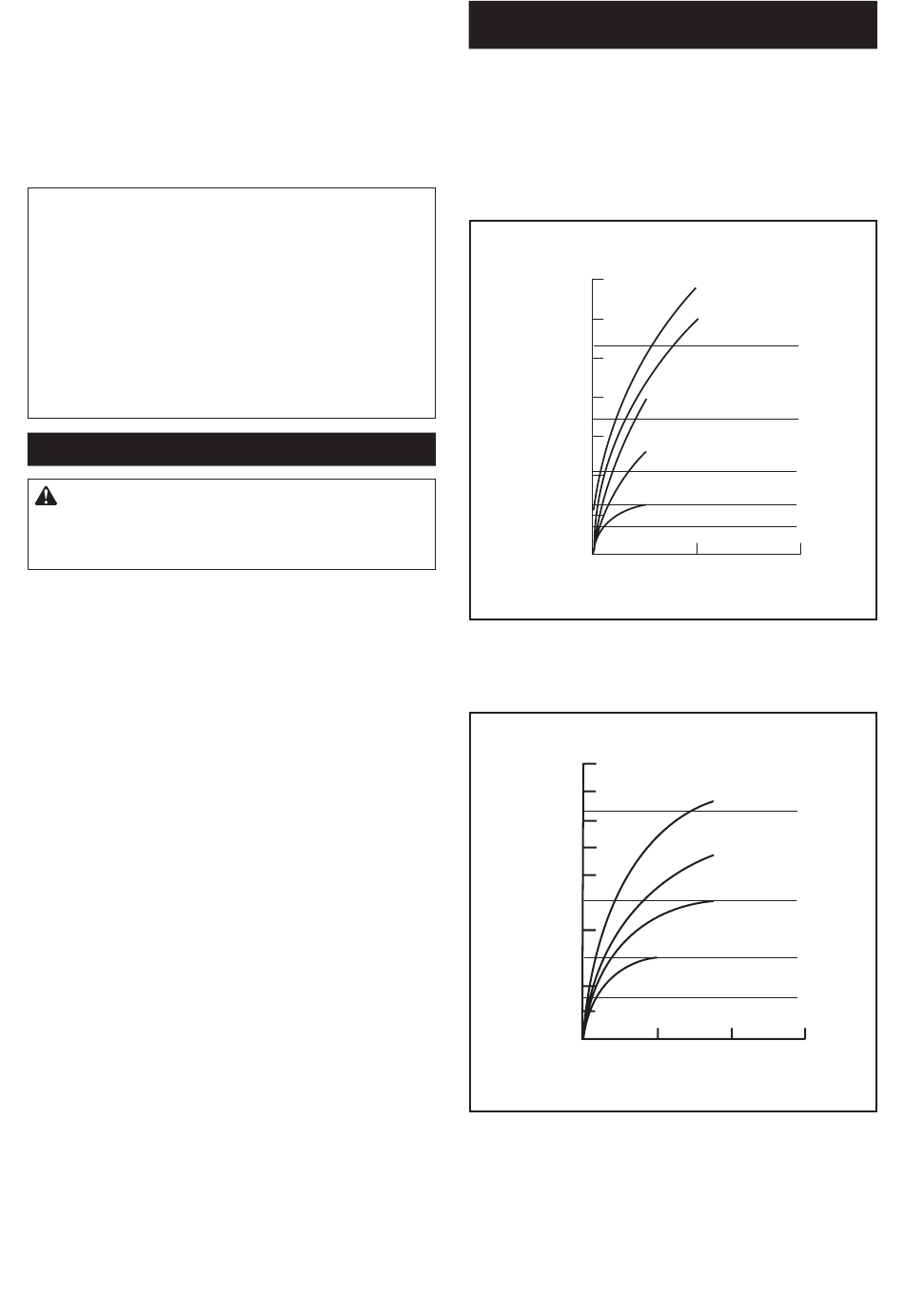

O binário de aperto adequado pode diferir dependendo
do tipo e tamanho do parafuso/perno, do material da
peça de trabalho a ser apertada, etc. A relação entre o
binário de aperto e o tempo de aperto é indicada nas
figuras.
Binário de aperto adequado para o perno normal
N•m
(kgf•cm)
140
(1428)
120
(1224)
100
(1020)
80
(816)
2
60
(612)
40
(408)
20
(204)
0
1. Tempo de aperto (segundos) 2. Binário de aperto
Binário de aperto adequado para o perno de grande
carga
N•m
(kgf•cm)
200
(2040)
180
(1836)
160
(1632)
140
(1428)
120
(1224)
100
2
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
1. Tempo de aperto (segundos) 2. Binário de aperto
Agarre na ferramenta firmemente e coloque a ponta da
broca de aparafusar na cabeça do parafuso. Aplique
pressão para a frente na ferramenta de modo que a
broca não deslize para fora do parafuso e ligue a ferra-
menta para começar a operação.
51 PORTUGUÊS
M16
M14
M16
M12
M14
M10
M12
M8
M10
M8
1 2
1
M14
M14
M12
M10
M12
M8
M10
M8
1 2 3
1
