Procédure 2
En plus de la Procédure 1, insérez le porte-embout
dans le manchon avec son bout pointu tourné vers
l'intérieur.
► Fig.11: 1. Embout de vissage 2. Porte-embout
3. Manchon
Pour retirer l'embout de vissage, tirez sur le manchon
dans le sens de la flèche et enlevez l'embout de
vissage.
NOTE : Si l'embout de vissage n'est pas inséré assez
profondément dans le manchon, celui-ci ne revient
pas à sa position d'origine et l'embout de vissage
ne se trouve pas bien fixé. Dans ce cas, insérez à
nouveau l'embout conformément aux instructions
ci-dessus.
NOTE : Si vous rencontrez des difficultés pour insérer
l'embout de vissage, tirez sur le manchon et insérez
l'embout à fond dans le manchon.
NOTE : Après avoir inséré l'embout de vissage, assu-
rez-vous qu'il est fermement fixé. Ne l'utilisez pas s'il
sort du manchon.
Installation du crochet
ATTENTION :
Lorsque vous installez le cro-
chet, fixez-le toujours en place fermement avec la
vis. Sinon, le crochet pourrait se détacher de l'outil et
vous blesser.
► Fig.12: 1. Rainure 2. Crochet 3. Vis
L'outil est équipé d'un crochet pratique qui permet
de l'accrocher temporairement. Ce crochet s'installe
d'un côté comme de l'autre de l'outil. Pour installer le
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l'outil, puis serrez-le avec une
vis. Pour l'enlever, desserrez la vis et retirez-le.
UTILISATION
► Fig.13

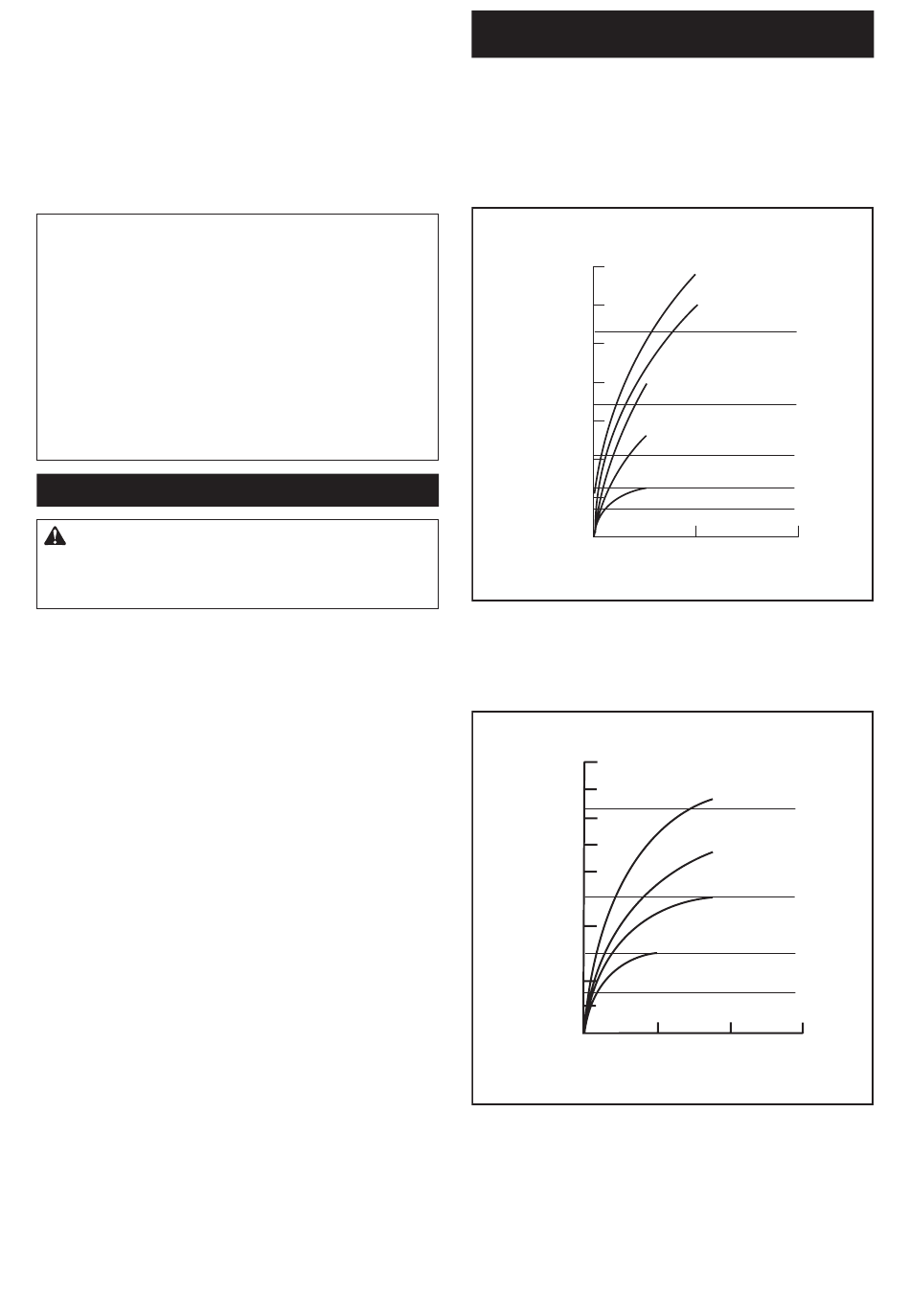

Le couple de serrage correct peut varier en fonction du
type ou de la dimension de la vis/du boulon, du maté-
riau de la pièce à fixer, etc. Le rapport entre le couple
de serrage et le temps de serrage est donné à la figure.
Couple de serrage correct pour boulon standard
N•m
(kgf•cm)
140
(1428)
120
(1224)
100
(1020)
80
(816)
2
60
(612)
40
(408)
20
(204)
0
1. Temps de serrage (en secondes) 2. Couple de
serrage
Couple de serrage correct pour boulon à haute
résistance
N•m
(kgf•cm)
200
(2040)
180
(1836)
160
(1632)
140
(1428)
120
(1224)
100
2
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
1. Temps de serrage (en secondes) 2. Couple de
serrage
Tenez votre outil fermement et placez la pointe de l'em-
bout de vissage dans la tête de la vis. Appliquez à l'outil
une pression vers l'avant suffisante pour que l'embout
ne glisse pas hors de la vis et mettez le contact.
15 FRANÇAIS
M16
M14
M16
M12
M14
M10
M12
M8
M10
M8
1 2
1
M14
M14
M12
M10
M12
M8
M10
M8
1 2 3
1
