Anschluss An Triphonie-Basiselektronik; 40-0006 (Basiselektronik Triphonie) In Verbindung Mit Elektronik Erweiterung 20-0061, 40-0007, 40-0008, 40-0013) - Telecom Behnke Handicap 20-3117 Anleitung

Anschluss An triphonie-bAsiseleKtroniK

5.
5.1. (40-0006 (Basiselektronik Triphonie) in Verbindung mit Elektronik erweiterung
20-0061, 40-0007, 40-0008, 40-0013)
www.behnke-online.de
Anleitung Handicap 20-3117 / 21-3117, 20-3118 / 21-3118
Anschluss an Triphonie-Basiselektronik

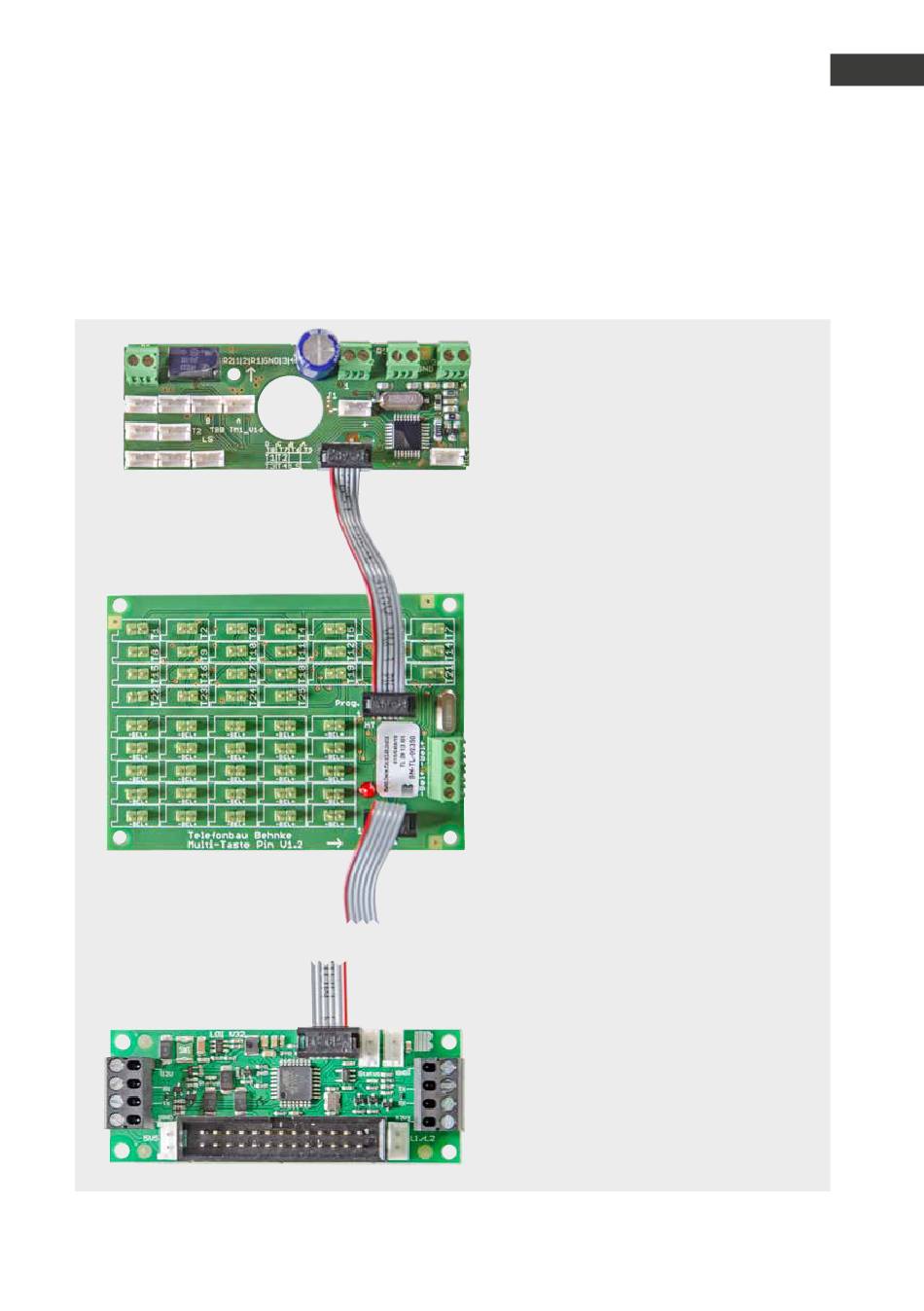

Anschlussplatine zeigt die 40-0007
bei 40-0008 finden Sie anstatt der
Pin-Header Schraubklemmen.
Bei mehr als 25/50/75 Ruftasten
können hier noch weiter Platinen an
der Busleitung angeschlossen sein.
Achtung immer auf die individuelle
Konfiguration achten.
Platine auf dem Modul 20-3117/21-3117,
20-3118/21-3118. Anschluss der
Platine erfolgt immer an der letzten
Multitastenanschluss platine (sollten
mehr als 25/50/75 Tasten ange-
schlossen werden)
