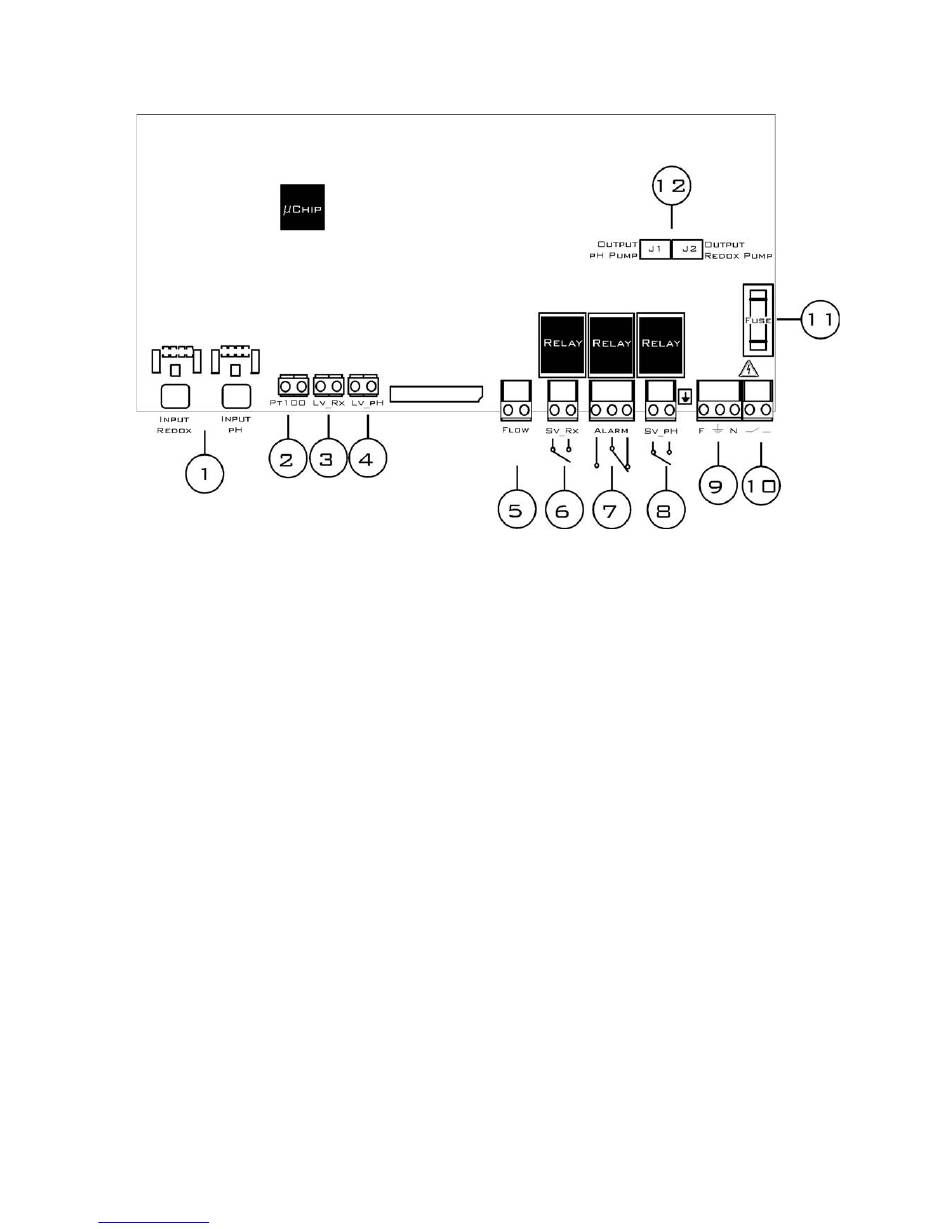

Placa principal

Conexión cables:
1) Entrada sonda pH y Redox
2) Entrada sonda Temperatura (PT100)
3) Entrada sonda Nivel Redox (Producto en el depósito)
4) Entrada sonda Nivel pH (Producto en el depósito)
5) Entrada señal Flujo (Caudal) [Señal eléctrica 230 Vca]
6) Salida Relé para Electroválvula Redox (Contacto limpio, Relé 250 Vca 10 A)
7) Salida Relé para Alarma (Contacto limpio, Relé 250 Vca 10 A)
8) Salida Relé para Electroválvula pH (Contacto limpio, Relé 250 Vca 10 A)
9) Alimentación sistema 230 Vca 50-60 Hz
10) Interruptor de alimentación
11) Fusible 500mA retardado
12) Salida bomba pH (J1) y bomba Redox (J2)
0000136904 rev. 2.0 3
