GERÄTEBESCHREIBUNG
2

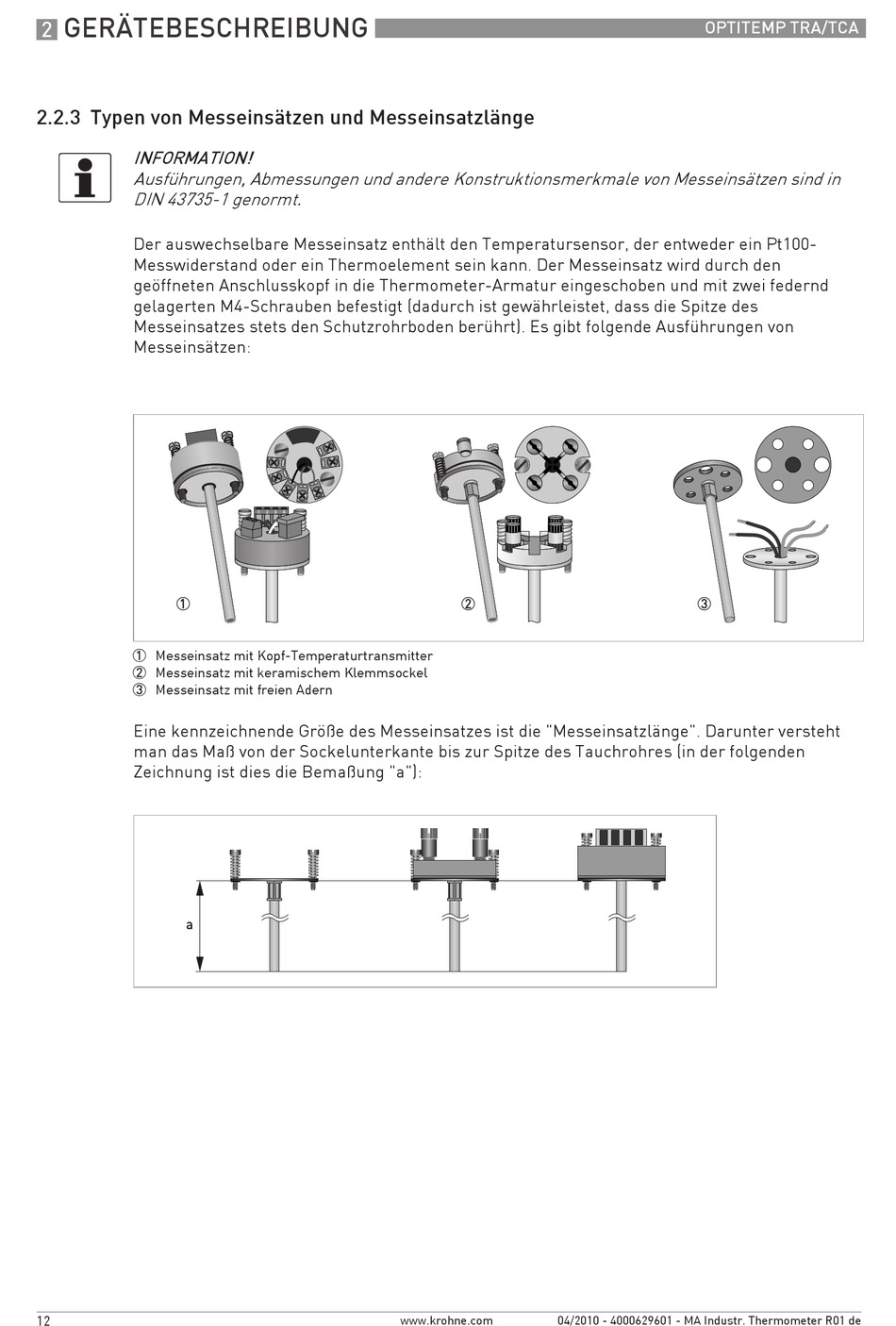

2.2.3 Typen von Messeinsätzen und Messeinsatzlänge
INFORMATION!
Ausführungen, Abmessungen und andere Konstruktionsmerkmale von Messeinsätzen sind in
DIN 43735-1 genormt.
Der auswechselbare Messeinsatz enthält den Temperatursensor, der entweder ein Pt100-
Messwiderstand oder ein Thermoelement sein kann. Der Messeinsatz wird durch den
geöffneten Anschlusskopf in die Thermometer-Armatur eingeschoben und mit zwei federnd
gelagerten M4-Schrauben befestigt (dadurch ist gewährleistet, dass die Spitze des
Messeinsatzes stets den Schutzrohrboden berührt). Es gibt folgende Ausführungen von
Messeinsätzen:
1 Messeinsatz mit Kopf-Temperaturtransmitter
2 Messeinsatz mit keramischem Klemmsockel
3 Messeinsatz mit freien Adern
Eine kennzeichnende Größe des Messeinsatzes ist die "Messeinsatzlänge". Darunter versteht
man das Maß von der Sockelunterkante bis zur Spitze des Tauchrohres (in der folgenden
Zeichnung ist dies die Bemaßung "a"):
12
www.krohne.com
04/2010 - 4000629601 - MA Industr. Thermometer R01 de
OPTITEMP TRA/TCA
