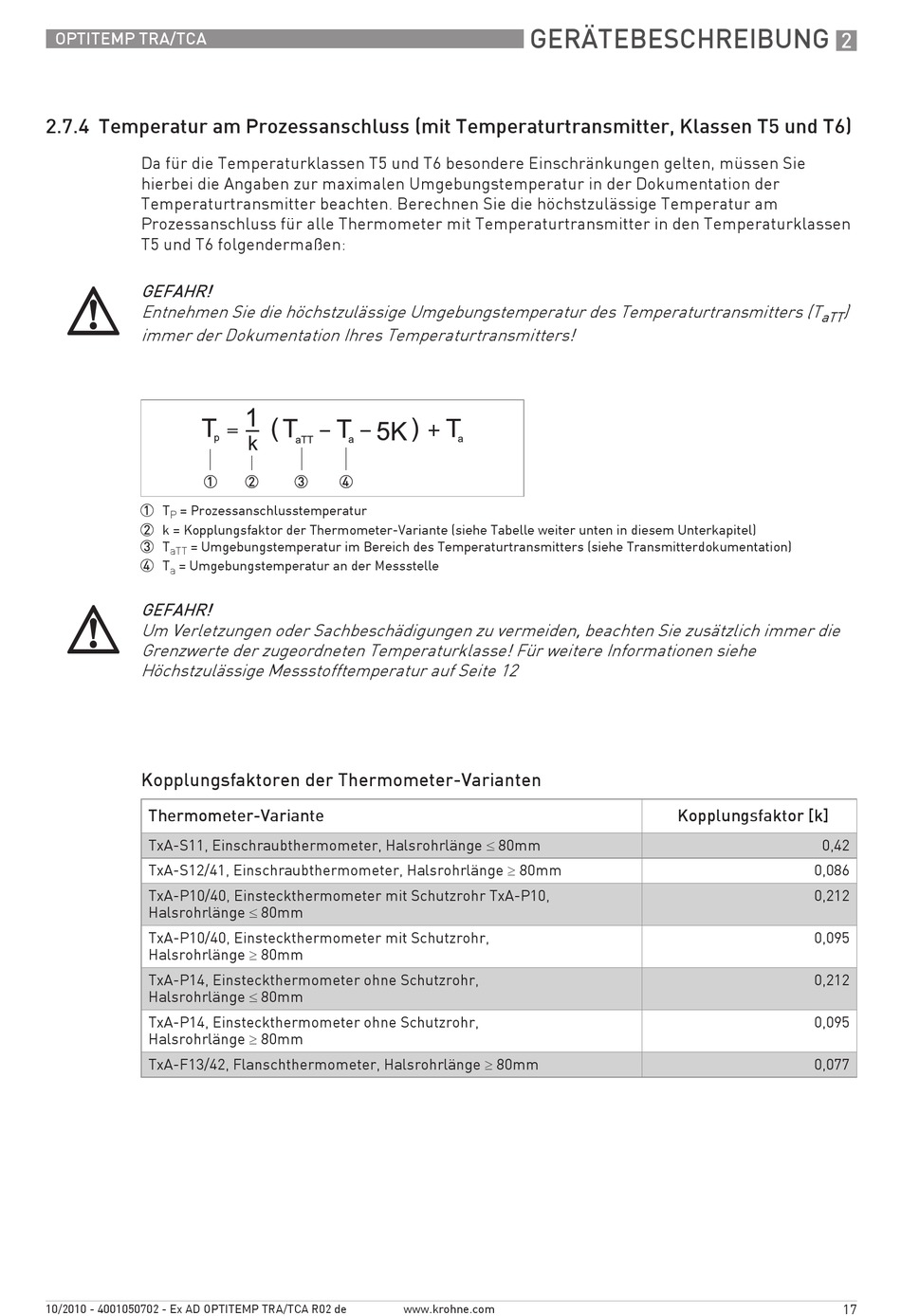

OPTITEMP TRA/TCA
2.7.4 Temperatur am Prozessanschluss (mit Temperaturtransmitter, Klassen T5 und T6)
Da für die Temperaturklassen T5 und T6 besondere Einschränkungen gelten, müssen Sie
hierbei die Angaben zur maximalen Umgebungstemperatur in der Dokumentation der
Temperaturtransmitter beachten. Berechnen Sie die höchstzulässige Temperatur am
Prozessanschluss für alle Thermometer mit Temperaturtransmitter in den Temperaturklassen
T5 und T6 folgendermaßen:
GEFAHR!
Entnehmen Sie die höchstzulässige Umgebungstemperatur des Temperaturtransmitters (T
immer der Dokumentation Ihres Temperaturtransmitters!
1 T
= Prozessanschlusstemperatur
P
2 k = Kopplungsfaktor der Thermometer-Variante (siehe Tabelle weiter unten in diesem Unterkapitel)
3 T
= Umgebungstemperatur im Bereich des Temperaturtransmitters (siehe Transmitterdokumentation)
aTT
4 T
= Umgebungstemperatur an der Messstelle
a
GEFAHR!
Um Verletzungen oder Sachbeschädigungen zu vermeiden, beachten Sie zusätzlich immer die
Grenzwerte der zugeordneten Temperaturklasse! Für weitere Informationen siehe
Höchstzulässige Messstofftemperatur auf Seite 12
Kopplungsfaktoren der Thermometer-Varianten
Thermometer-Variante
TxA-S11, Einschraubthermometer, Halsrohrlänge ≤ 80mm
TxA-S12/41, Einschraubthermometer, Halsrohrlänge ≥ 80mm
TxA-P10/40, Einsteckthermometer mit Schutzrohr TxA-P10,
Halsrohrlänge ≤ 80mm
TxA-P10/40, Einsteckthermometer mit Schutzrohr,
Halsrohrlänge ≥ 80mm
TxA-P14, Einsteckthermometer ohne Schutzrohr,
Halsrohrlänge ≤ 80mm
TxA-P14, Einsteckthermometer ohne Schutzrohr,
Halsrohrlänge ≥ 80mm
TxA-F13/42, Flanschthermometer, Halsrohrlänge ≥ 80mm
10/2010 - 4001050702 - Ex AD OPTITEMP TRA/TCA R02 de
GERÄTEBESCHREIBUNG
www.krohne.com
2
)
aTT
Kopplungsfaktor [k]
0,42
0,086
0,212
0,095
0,212
0,095
0,077
17
