1. Installation
Pour installer le contrôleur DC-100 RAID, vous devez ouvrir le boîtier de votre
ordinateur ; observez impérativement les conditions de garantie du fabricant. Avant
d'ouvrir le boîtier, il est indispensable d'arrêter et de débrancher l'ordinateur ! Vous
pouvez installer le contrôleur DC-100 RAID dans n'importe quel emplacement PCI 32
bits compatible "Busmaster", libre. Ensuite, vous pouvez connecter facultativement
le câble HD LED 2 ou 4 pôles du boîtier de votre ordinateur à la prise LED du contrôleur
RAID.
2. Branchement de lecteurs IDE
Vous pouvez brancher jusqu'à 2 lecteurs IDE sur chacun des deux canaux IDE.
Le port IDE secondaire (IDE2) peut également faire l'objet d'une utilisation externe
facultative. Etant donné que les deux ports IDE secondaires sont montés en parallèle,
le port IDE2 interne et externe ne doit pas être utilisé en même temps. Les lecteurs
CD doivent être raccordés au contrôleur IDE de la carte mère. Veillez à ne jamais
utiliser un câble IDE 40 pôles, mais uniquement un câble UDMA100 80 pôles. Deux
câbles UDMA100 spéciaux font partie des fournitures du contrôleur RAID. Si vous
utilisez un câble IDE 40 pôles, vous pouvez utiliser uniquement le mode UDMA33.
Avant de raccorder les lecteurs IDE, les cavaliers des lecteurs doivent être configurés
correctement, c'est-à-dire le premier lecteur au câble doit être branché sur Master et
le second sur Slave.

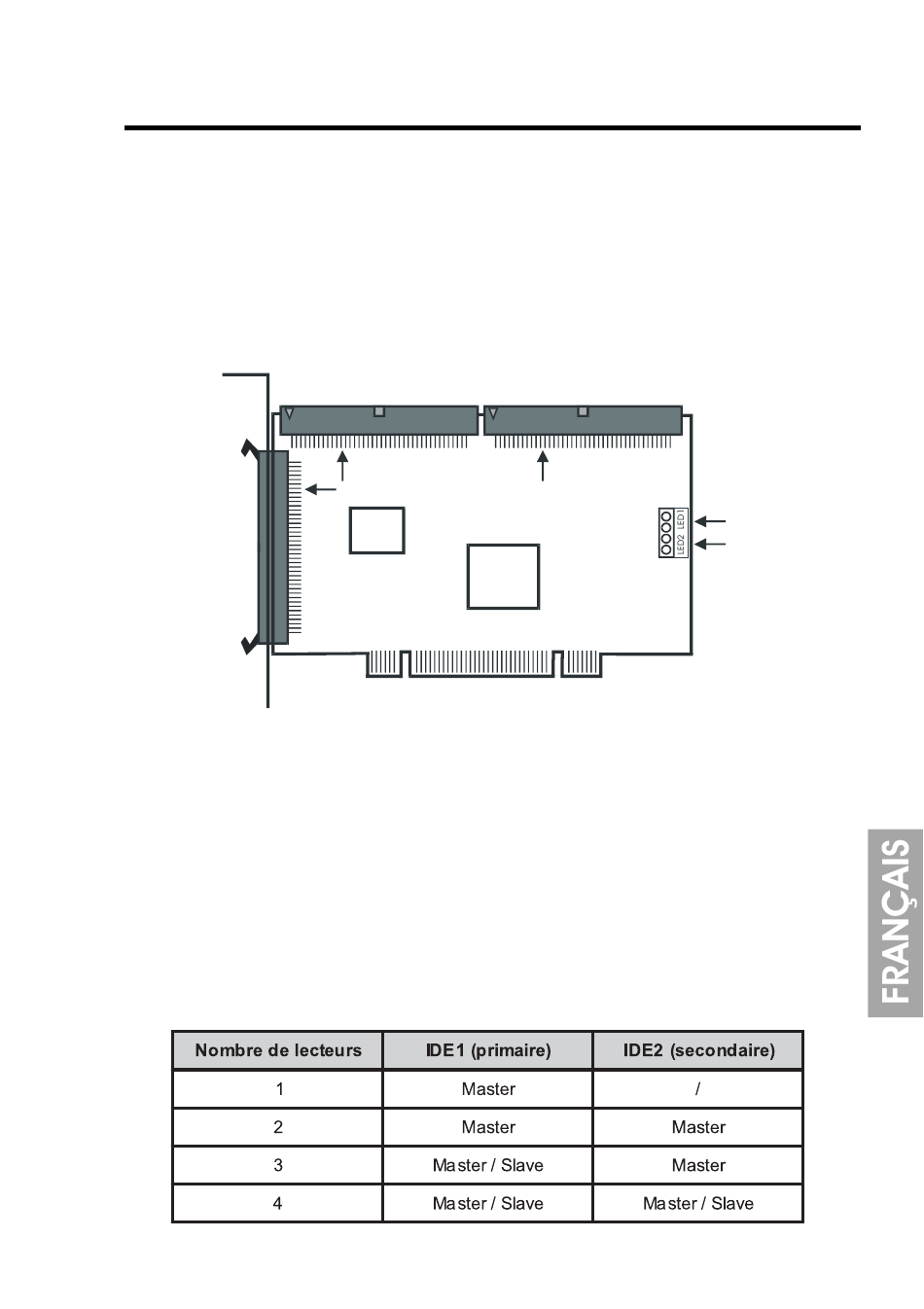

IDE2
(Secondaire)
Réglage.
IDE1
(Primaire)
+
+
- 23 -
Facultativement:
LED1 (Primary)
LED2 (Secondary)
