6 In Betrieb nehmen
Empfindlichkeitseinstel-
lung (7, 8)
LED-Anzeigeleiste - Emp-
fangspegel (9)
Voraussetzungen
Betriebsart
30
Betriebsart gemäß "Funktionstabelle" einstellen (max. - Maximalstan-
derfassung bzw. Überlaufschutz, min. - Minimalstanderfassung bzw.
Trockenlaufschutz).
Mit diesen Tasten (7 und 8) können Sie den Schaltpunkt auf das
Medium einstellen.
Je nach Prozess müssen Sie die Empfindlichkeit des VEGAMIP 61
empfindlicher oder unempfindlicher einstellen.
Mit der Taste "<--" wird der Sensor empfindlicher. Durch Drücken der
Taste "-->" wird der Sensor unempfindlicher.
Mit den beiden Tasten kann auch die Schaltverzögerung eingestellt
werden.
Mit Hilfe der LED-Anzeigeleiste können Sie beim Abgleich den aktu-
ellen Empfangspegel erkennen.
Wenn die Anzeige nach rechts wandert, wird das Gerät unempfindli-
cher, nach links empfindlicher.
6.2

Abgleich

Die Mikrowellenschranke kann nur in unbedecktem Zustand
abgeglichen werden. Stellen Sie sicher, dass sich zwischen Sende-
und Empfängereinheit kein Medium oder keine Behältereinbauten
befinden.
Wählen Sie die gewünschte Betriebsart (min./max.) gemäß Funkti-
onstabelle.

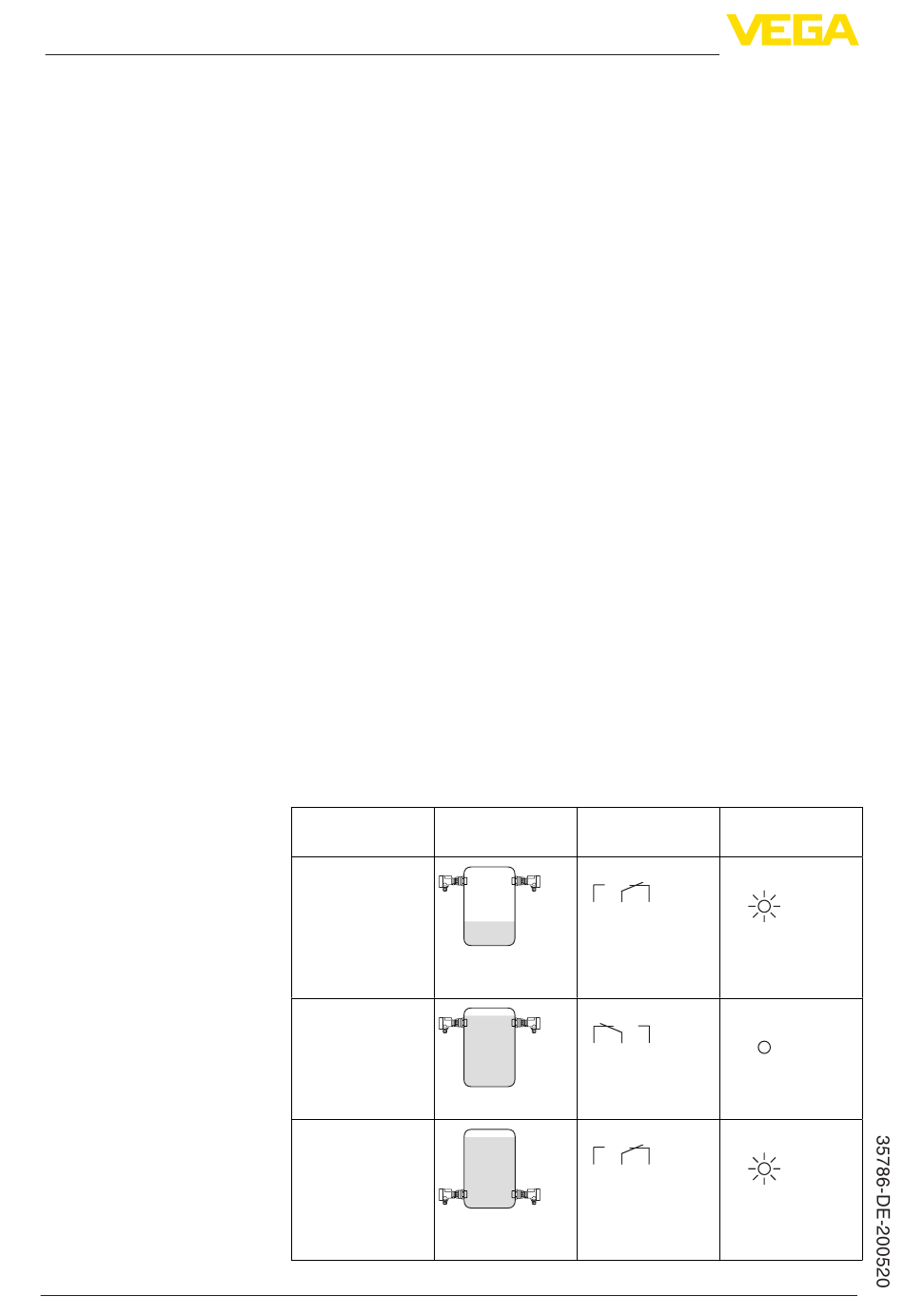

Die folgende Funktionstabelle gibt eine Übersicht über die Schalt-
zustände in Abhängigkeit von der eingestellten Betriebsart und dem
Füllstand.
Füllstand
Max. Betriebsart
Überlaufschutz
Max. Betriebsart
Überlaufschutz
Min. Betriebsart
Trockenlaufschutz
Schaltzustand Kontrollleuchte -
Relais (gelb)
3 4 5
(6) (7) (8)
Relais stromfüh-
rend
3 4 5
(6) (7) (8)
Relais stromlos
3 4 5
(6) (7) (8)
Relais stromfüh-
rend
VEGAMIP R61 • Empfängereinheit
