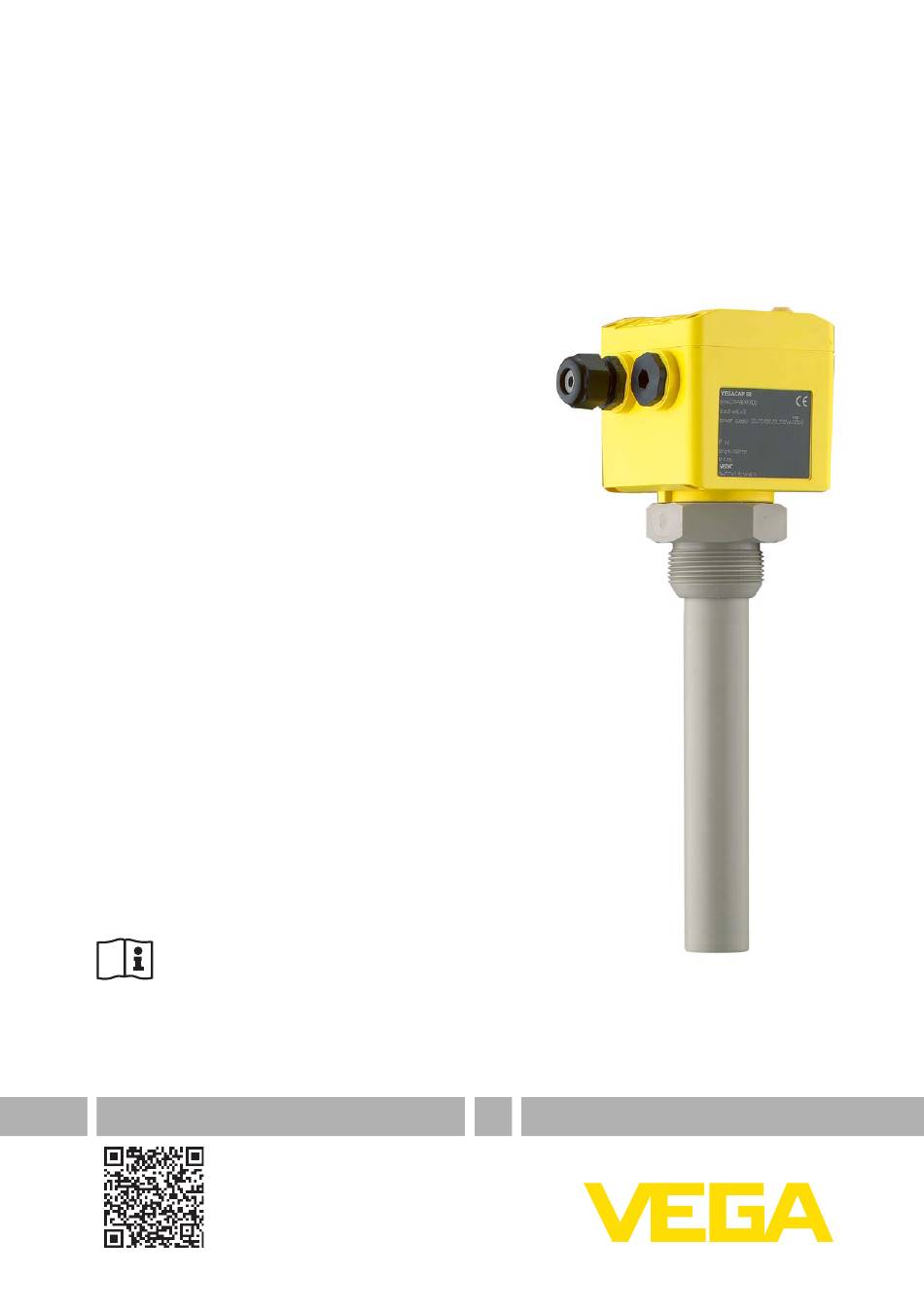

- Seite 1 Betriebsanleitung Kapazitive Stabmesssonde zur Grenzstanderfassung VEGACAP 98 Relais (DPDT) Document ID: 33760...
-
Seite 2: Inhaltsverzeichnis
Elektronikeinsatz tauschen ..................... 21 Vorgehen im Reparaturfall ....................22 Ausbauen ..........................23 Ausbauschritte ....................... 23 Entsorgen ........................23 Anhang ............................ 24 Technische Daten ......................24 Maße ..........................27 Gewerbliche Schutzrechte ..................... 28 Warenzeichen ........................ 28 Redaktionsstand: 2023-04-26 VEGACAP 98 • Relais (DPDT) -
Seite 3: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 4: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAP 98 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 5: Konformität
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAP 98 • Relais (DPDT) -
Seite 6: Produktbeschreibung
– Ggf. weiteren Bescheinigungen Information: In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation. Komponenten Der VEGACAP 98 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel Abb. -
Seite 7: Arbeitsweise
Die Kapazitätsänderung wird vom Elektronikeinsatz in einen Schalt- befehl umgewandelt. Spannungsversorgung Der VEGACAP 98 ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden. Die integrierte Elektronik wertet das Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung. Mit diesem Schaltsignal können Sie ein nachgeschaltetes Gerät direkt... -
Seite 8: Verpackung, Transport Und Lagerung
Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % Heben und Tragen Bei Gerätegewichten über 18 kg (39.68 lbs) sind zum Heben und Tragen dafür geeignete und zugelassene Vorrichtungen einzusetzen. VEGACAP 98 • Relais (DPDT) -
Seite 9: Montieren
Sie schützen Ihr Gerät zusätzlich gegen das Eindringen von Feuch- tigkeit, indem Sie das Anschlusskabel vor der Kabelverschraubung nach unten führen. Regen- und Kondenswasser können so abtropfen. Dies gilt vor allem bei Montage im Freien, in Räumen, in denen mit VEGACAP 98 • Relais (DPDT) -
Seite 10: Montagehinweise
Wenn das Gerät im Befüllstrom eingebaut ist, kann dies zu uner- wünschten Fehlmessungen führen. Montieren Sie das Gerät deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können. VEGACAP 98 • Relais (DPDT) - Seite 11 4 Montieren Abb. 4: Einströmendes Medium VEGACAP 98 • Relais (DPDT)
-
Seite 12: An Die Spannungsversorgung Anschließen
Schauglas über der Kontrollleuchte des Elektronikeinsatzes befindet. Anschlussplan - Einkammergehäuse Anschlussplan Wir empfehlen den VEGACAP 98 so anzuschließen, dass der Schalt- stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung geöffnet ist (sicherer Zustand). Die Relais sind immer im Ruhezustand dargestellt. Die beiden Relais (DPDT) arbeiten synchron. Damit kann z. B. gleich- zeitig eine Hupe und ein Magnetventil angesteuert werden. - Seite 13 Induktive Lasten ergeben sich auch durch den Anschluss an einen SPS-Ein- oder Ausgang und/oder in Kombination mit langen Leitun- gen. Sehen Sie hier zwingend Maßnahmen zur Funkenlöschung zum Schutz des Relaiskontaktes vor (z. B. Z-Diode) oder nutzen Sie eine Elektronikausführung mit Transistor-Ausgang. VEGACAP 98 • Relais (DPDT)
-
Seite 14: In Betrieb Nehmen
DIL-Schalter zur Betriebsartenumschaltung - A/B • Kontrollleuchte Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGACAP 98 mit dem Betriebsartenschalter (5) die Betriebsart ein. Wenn Sie den Betriebsartenschalter (5) nachträglich umschalten, ändert sich der Schaltausgang. Das heißt, nachgeschaltete Geräte werden evtl. - Seite 15 Achten Sie beim Aufsetzen des Gehäusedeckels darauf, dass sich das Schauglas über der Kontrollleuchte (LED) des Elektronikeinsat- zes befindet. Zur Einstellung des VEGACAP 98 lösen Sie mit einem Schrauben- dreher zunächst die vier Schrauben auf der Geräteoberseite und nehmen den Gehäusedeckel ab.
-
Seite 16: Funktionstabelle
Achten Sie beim Aufsetzen des Gehäusedeckels darauf, dass sich das Schauglas über der Kontrollleuchte des Elektronikeinsatzes befindet. Funktionstabelle Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. VEGACAP 98 • Relais (DPDT) - Seite 17 Relais stromfüh- rend Betriebsart A Überlaufschutz (6) (7) Relais stromlos Betriebsart B Trockenlaufschutz (6) (7) Relais stromfüh- rend Betriebsart B Trockenlaufschutz (6) (7) Relais stromlos Ausfall der Span- beliebig nungsversorgung (Betriebsart A/B) (6) (7) Relais stromlos VEGACAP 98 • Relais (DPDT)
-
Seite 18: Diagnose Und Service
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. - Seite 19 Widerstand innerhalb der Elektronikeinsatz aus der Messsonde entfernen. Widerstand zwi- Messsonde prüfen schen den Steckeranschlüssen prüfen. Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht, Gerät austau- schen bzw. zur Reparatur einsenden. VEGACAP 98 • Relais (DPDT)
- Seite 20 Die elektrische Verbindung zwischen Kontakt 4 und dem metallischen Behälter (nicht der Einschraubstutzen oder der Messsondenflansch) sollte möglichst gut sein. Messen Sie mit einem Ohmmeter (Bereich möglichst klein) den Widerstandswert zwischen Kontakt 4 und dem Behälter. VEGACAP 98 • Relais (DPDT)
-
Seite 21: Elektronikeinsatz Tauschen
Elektronikeinsatz tauschen Wenn der Elektronikeinsatz getauscht werden muss, verwenden Sie einen Elektronikeinsatz des Typs CAP E31R Gehen Sie wie folgt vor: 1. Spannungsversorgung abschalten 2. Die vier Schrauben des Gehäusedeckels mit einem Kreuzschlitz- schraubendreher lösen. VEGACAP 98 • Relais (DPDT) -
Seite 22: Vorgehen Im Reparaturfall
Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGACAP 98 • Relais (DPDT) -
Seite 23: Ausbauen
Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAP 98 • Relais (DPDT) -
Seite 24: Anhang
Ausgang Relaisausgang (DPDT), 2 potenzialfreie Umschaltkon- takte Schaltspannung Ʋ Min. 10 mV Ʋ Max. 253 V AC, 253 V DC Bei Stromkreisen > 150 V AC/DC müssen sich die Re- laiskontakte im selben Stromkreis befinden. VEGACAP 98 • Relais (DPDT) - Seite 25 -40 … +80 °C (-40 … +176 °F) Lager- und Transporttemperatur -40 … +80 °C (-40 … +176 °F) Prozessbedingungen Prozessdruck drucklos Prozesstemperatur VEGACAP 98 aus PP -30 … +80 °C (-22 … +176 °F) Dielektrizitätszahl ≥ 1,5 Elektromechanische Daten Optionen der Kabeleinführung Ʋ Kabeleinführung M20 x 1,5, ½...
- Seite 26 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. VEGACAP 98 • Relais (DPDT)
-
Seite 27: Maße
9 Anhang Maße 85 mm (3.35") ~ 76 mm (2.99") SW 60 (2.36") G1½ ø 33 mm (1.3") Abb. 8: VEGACAP 98, Gewindeausführung G1½ A (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 98 • Relais (DPDT) -
Seite 28: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 29 Notizen VEGACAP 98 • Relais (DPDT)
- Seite 30 Notizen VEGACAP 98 • Relais (DPDT)
- Seite 31 Notizen VEGACAP 98 • Relais (DPDT)
- Seite 32 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
