Anschlussplan
Anschluss an eine SPS
VEGAMIP R61 • Empfängereinheit
9. Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
Information:
Der Klemmenblock ist steckbar und kann von der Elektronik abge-
zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben-
dreher anheben und herausziehen. Beim Wiederaufstecken muss er
hörbar einrasten.
5.3 Anschlussplan Einkammergehäuse
Wir empfehlen den VEGAMIP 61 so anzuschließen, dass der Schalt-
stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung
geöffnet ist (sicherer Zustand).
Information:
Die Relais sind immer im Ruhezustand dargestellt.
3

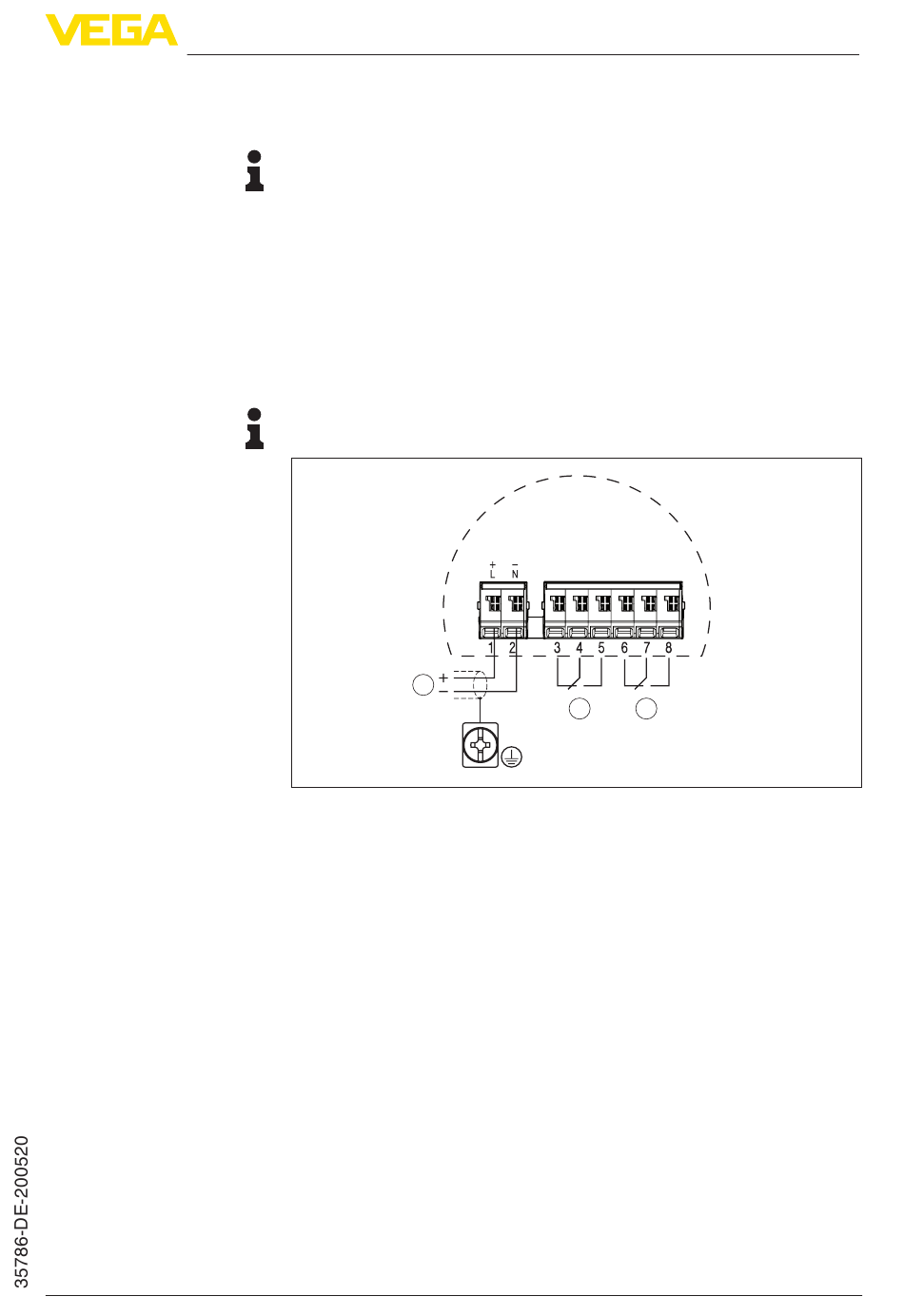

Abb. 21: Anschlussplan Empfängereinheit - VEGAMIP 61 (Receiver)
1 Relaisausgang
2 Relaisausgang
3 Spannungsversorgung
Wenn induktive Lasten oder höhere Ströme geschaltet werden, wird
die Goldplattierung auf der Relaiskontaktfläche dauerhaft beschädigt.
Der Kontakt ist danach nicht mehr zum Schalten von Kleinspan-
nungsstromkreisen geeignet. Beachten Sie die Mindestschaltleistung
des Relais.
Induktive Lasten ergeben sich auch durch den Anschluss an einen
SPS-Ein- oder Ausgang und/oder in Kombination mit langen Leitun-
gen. Sehen Sie hier zwingend Maßnahmen zur Funkenlöschung zum
Schutz des Relaiskontaktes vor (z. B. Z-Diode) oder nutzen Sie eine
Elektronikausführung mit Transistor-Ausgang.
Im Bedarfsfall muss ein entsprechend dimensionierter Widerstand
parallel zum SPS-Eingang geschaltet werden. Bei einer Spannung
U von 24 V und einem SPS-Innenwiderstand R
B
zusätzliche Lastwiderstand R
5 An die Spannungsversorgung anschließen
2 1
i
zwischen 6,8 und 8,2 kΩ liegen.
L
> 100 kΩ muss der
27
