Codici prodotto:
TVRCL868A02F6

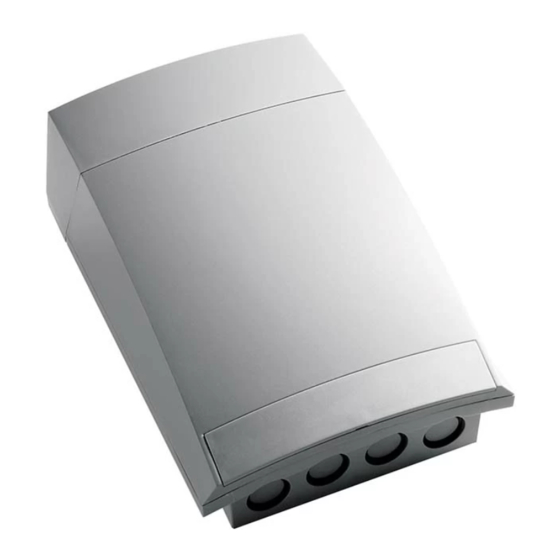

Ricevitore radio a due uscite per il comando a distanza di apparecchiature 110/230V con una potenza massima
su carico resistivo di 3000W per uscita (a 230Vac, 1500W per uscita a 110Vac).
Funzione relè programmabile in modo impulsivo, ON/OFF o temporizzata fino a 8 ore, 59 minuti,59 secondi.
Attenzione: le uscite NON SONO PROTETTE contro cortocircuiti ed extra-correnti che possono danneggiare
la scheda elettronica. Il sistema deve essere configurato considerando le caratteristiche dei carichi collegati,
in particolare facendo attenzione alle correnti di picco, ecc. Se necessario, valutare ed utilizzare le appropriate
misure di sicurezza nella linea di alimentazione.
DESCRIZIONE PRODOTTO
L
Alimentazione
(110/230Vac - 28A)
TVRCLXXXA02F6
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
RICEVITORE RADIO 2 USCITE PER CARICHI 110/230V
(868.3 MHz)
Apertura Box
N T T1 T2
Terra
L N
Uscita L1
(110/230Vac - 13A)
3000W max. @ 230Vac
1500W max. @ 110Vac
TVRCL916A02F6
LED ore
LED minuti
LED secondi
LED ON/OFF
LED Impulsivo
L N
Uscita L2
(110/230Vac - 13A)
3000W max. @ 230Vac
1500W max. @ 110Vac
Montare il prodotto in verticale
con i pressa-cavo verso il basso
(916 MHz)
Selettore
uscita
Uscita L1 ↑
Uscita L2 ↓
Terminale
antenna
DOC.: T613.05
DATE: 03/08/18
