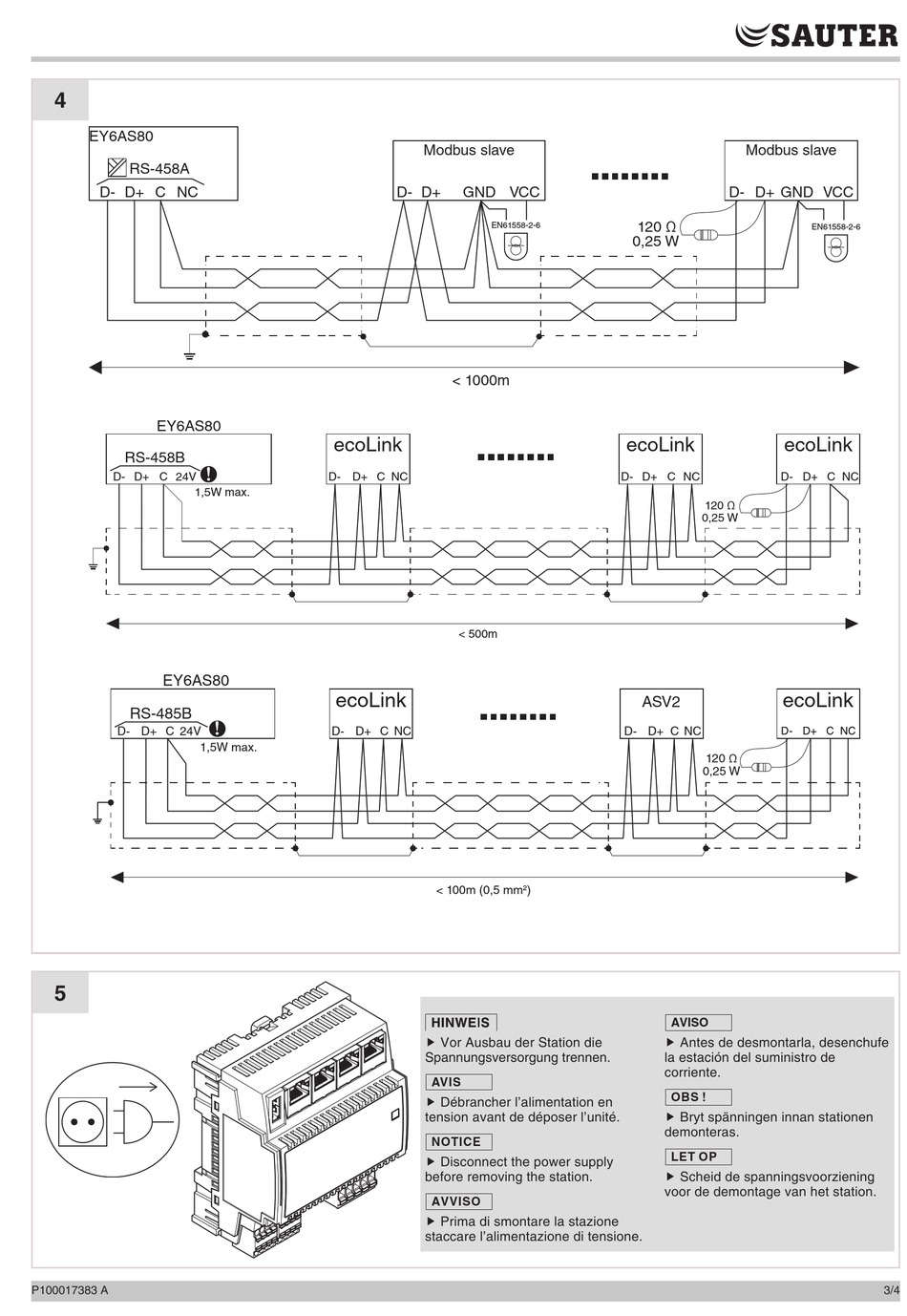

4
EY6AS80
RS-458A
D- D+ C NC
EY6AS80
RS-458B
D- D+ C 24V
1,5W max.
EY6AS80
RS-485B
D- D+ C 24V
1,5W max.
5
P100017383 A
ecoLink
!
D- D+ C NC
ecoLink
!
D- D+ C NC
Modbus slave
D- D+
GND VCC
EN61558-2-6
< 1000m
< 500m
< 100m (0,5 mm
)
2
Vor Ausbau der Station die
Spannungsversorgung trennen.
AVIS
Débrancher l'alimentation en
tension avant de déposer l'unité.
NOTICE
Disconnect the power supply
before removing the station.
AVVISO
Prima di smontare la stazione
staccare l'alimentazione di tensione.
Modbus slave
D- D+ GND VCC
120 Ω
0,25 W
ecoLink
ecoLink
D- D+ C NC
D- D+ C NC
120 Ω
0,25 W
ecoLink
ASV2
D- D+ C NC
120 Ω
0,25 W
AVISO
Antes de desmontarla, desenchufe
la estación del suministro de
corriente.
OBS !
Bryt spänningen innan stationen
demonteras.
LET OP
Scheid de spanningsvoorziening
voor de demontage van het station.
EN61558-2-6
3/4
