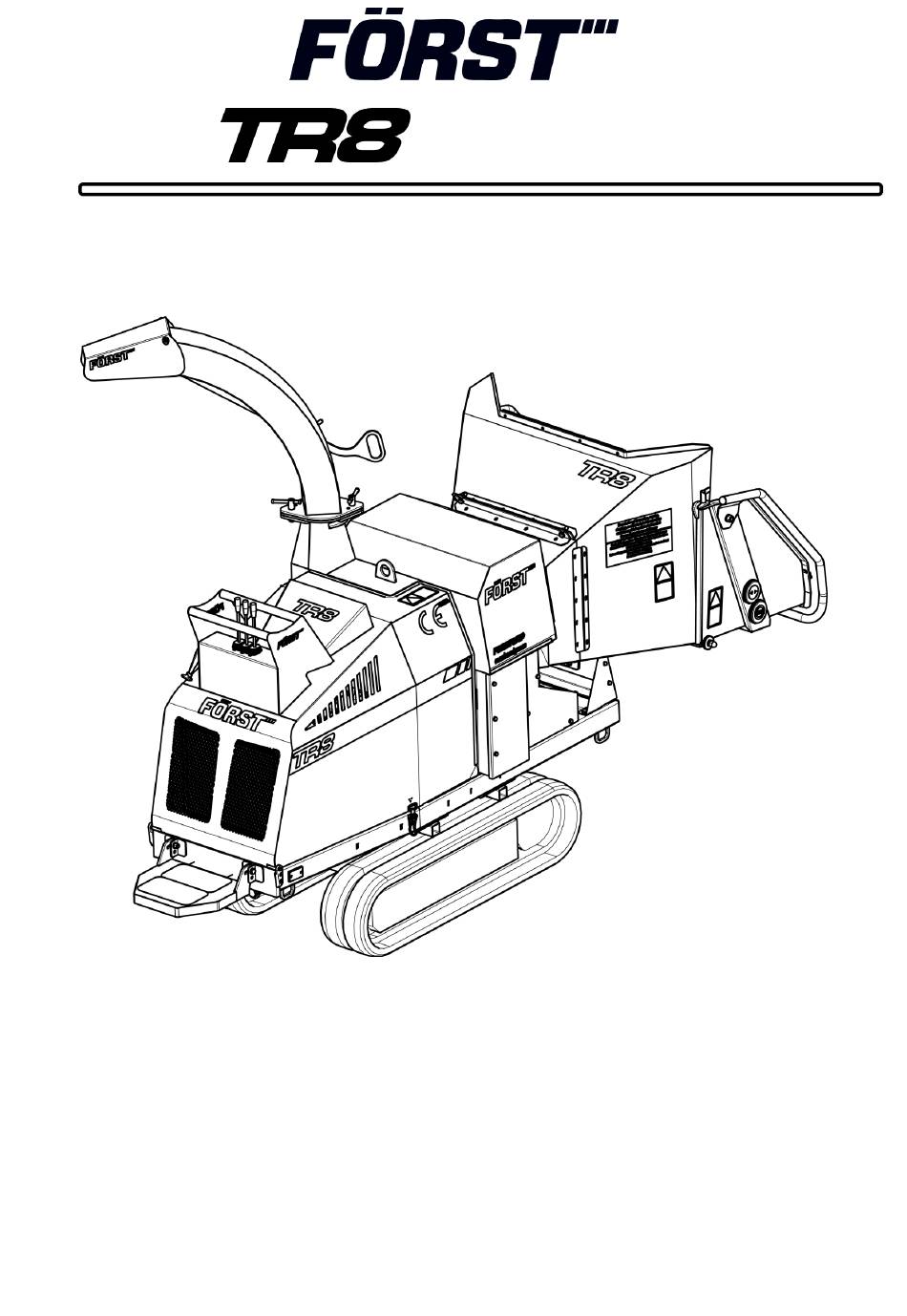

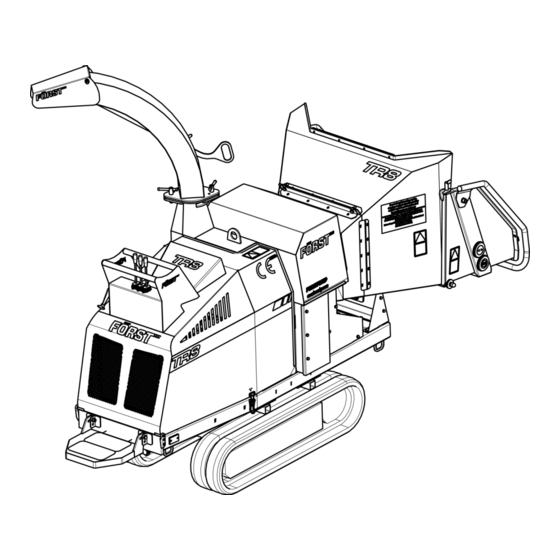

- Seite 1 Häcksler BENUTZERHANDBUCH DEUTSCH 23.11.2018 Version 5 Redwood Global Ltd, Unit 86, Livingstone Road, Walworth Business Park, Andover, Hampshire. SP10 5NS. Großbritannien...
-
Seite 2: Inhaltsverzeichnis
Seite Inhaltsverzeichnis Einleitung ............................... 3 Zweck der Maschine ..........................4 Identifikation äußere Anbauteile ......................5 Sicherheit ............................... 7 Sicherer Betrieb ..........................7 Anheben der Maschine ........................9 Was Sie tun und was Sie unterlassen sollten ................10 Informationen zur Geräuschprüfung ....................11 Maschinenbetrieb .......................... - Seite 3 Seite ................................39 Sicherheitsvorhang ........................39 Häckselkammer, Baugruppe ......................41 Häckselkammer, Baugruppe – Unterer Einzug................. 41 Häckselkammer, Baugruppe – Unterer Einzug & Amboss............43 Häckselkammer Baugruppe – Antrieb ..................44 Häckselkammer Baugruppe – Schwungradantrieb..............45 Häckselkammer, Baugruppe – Abdeckung unterer Einzugswalze........46 Auswerfer, Baugruppe ........................
-
Seite 4: Einleitung
Seite Einleitung Vielen Dank, dass Sie sich für den Kauf dieses Först TR8 Häckslers von Redwood Global Ltd entschieden haben. Durch Beachtung des Inhalts dieses Benutzerhandbuchs wird ein sicherer und produktiver Betrieb der Maschine gewährleistet. Dieses Benutzerhandbuch ist für den Eigentümer/Bediener bestimmt, um die Maschine sicher und effektiv zu bedienen und zwischen den einzelnen Services eine routinemäßige Wartung durchzuführen. -
Seite 5: Zweck Der Maschine
Seite Zweck der Maschine Die Först TR8 ist für das Zerkleinern von Holzmaterial mit einem Durchmesser von bis zu 203 mm und einer Breite von 254 mm zu Holzschnitzeln konzipiert. Mit dieser Maschine können bis zu 5,5 Tonnen Holz pro Stunde verarbeitet werden. -
Seite 6: Identifikation Äußere Anbauteile
Seite Identifikation äußere Anbauteile Abbildung 1 AUSLÖSESTANGE STEUERVENTIL, EINZUGSGESCHWINDIGKEIT VERRIEGELUNG, TRICHTERSCHACHT ABNEHMBARER TRICHTER ABDECKUNG, HÄCKSELKAMMER ABDECKHAUBE, AUSWERFER AUSWERFER HEBEÖSE, MASCHINE GESETZLICH VORGESCHRIEBENES TYPENSCHILD DES HERSTELLERS AUF DER HÄCKSELKAMMER UNTERHALB DER MOTORABDECKUNG 10 SERIENNUMMER AUF HÄCKSELKAMMER UNTERHALB DER MOTORABDECKUNG 11 BEDIENHEBEL, RAUPENFAHRWERK 12 DROSSEL 13 MOTORABDECKUNG 14 TRITTBLECH... - Seite 7 Seite Abbildung 2 GRIFF, AUSWERFER VERRIEGELUNGSGRIFF, ABDECKHAUBE DES AUSWERFERS VERRIEGELUNGSGRIFF, ROTATION DES AUSWERFERS SICHERHEITSVORHANG TRANSPORT-VERZURRÖSE, HINTEN BATTERIE...
-
Seite 8: Sicherheit
Seite Sicherheit Sicherer Betrieb Stellen Sie vor dem Einsatz dieser Maschine sicher, dass sie in ihrer Bedienung geschult wurden und diese einwandfrei beherrschen. Kennen Sie die Lage aller Sicherheitsfunktionen und wissen Sie, wie Sie diese nutzen. Wissen Sie, wie Sie den Einzug steuern und die Maschine im Notfall anhalten. - Seite 9 Seite 8. Das gesamte Personal, das die Maschine bedient oder der Maschine Material zuführt, muss strapazierfähige schlaufenfreie Kleidung tragen, um zu verhindern, dass sie sich im Material verfängt und in die Maschine gezogen wird. Der Einzugsmechanismus dieser Maschine besteht aus Hochleistungs- Hydraulikmotoren, die spitze Zahnwalzen, die das Material den Schneidklingen zuführen, antreiben.
-
Seite 10: Anheben Der Maschine
Seite Anheben der Maschine Die Aufnahmeöse ist nur für das sichere Halten des Maschinengewichts ausgelegt. Setzen Sie den Hebehaken nicht direkt in die Hebeöse ein. Verwenden Sie einen korrekt bewerteten Sicherheitsschäkel. Untersuchen Sie die Hebeöse vor jedem Gebrauch und verwenden Sie sie nicht, wenn sie beschädigt ist. Abbildung 3... -
Seite 11: Was Sie Tun Und Was Sie Unterlassen Sollten
Seite | 10 Was Sie tun und was Sie unterlassen sollten VERWENDEN SIE die Maschine NICHT bei schlechten oder für eine klare Sicht ungenügenden Sichtverhältnissen. VERWENDEN Sie die Maschine NICHT oder VERSUCHEN SIE NICHT, sie zu HALTEN Sie die Maschine vor jeglichen verwenden, wenn der Auswerfer oder die Einstellarbeiten, Nachfüllen oder Schutzvorrichtungen nicht korrekt und... -
Seite 12: Informationen Zur Geräuschprüfung
Seite | 11 Informationen zur Geräuschprüfung Maschine Först TR8 Hinweise Getestete Holzschnitzel 50 x 50 mm gesägte Pinien 4,2 m lang. An der Arbeitsposition und in einem 4-Meter-Radius wird ein Geräuschpegel von über 85 dB (A) empfunden. Bediener und Personal innerhalb eines 4-Meter-Radius müssen während des Betriebs der Maschine jederzeit geeigneten Gehörschutz... -
Seite 13: Maschinenbetrieb
Seite | 12 Maschinenbetrieb STANDARDPROGRAMM ORANGE TASTE PROGRAMM MASCHINENGEBRAUCH MACHINENGEBRAUCH BERÜHRUNGSSENSOR, BERÜHRUNGSSENSOR, TRICHTER TRICHTER PHASE PHASE Herunterklappbarer Trichterschacht Herunterklappbarer Trichterschacht Motorstart. Motorstart. Zündschlüssel auf Vorglühen drehen Zündschlüssel auf Vorglühen drehen Warten, bis auf der Anzeige „Start Warten, bis auf der Anzeige „Start Engine“... -
Seite 14: Maschinensteuertafel, Start-/Stopp Und Betriebseinstellungen
Seite | 13 Maschinensteuertafel, Start-/Stopp und Betriebseinstellungen Diese Maschine ist mit einem Motor-SPS (speicherprogrammierbarem Steuer) System ausgestattet, das den Motor, den Einzug und alle Sicherheitsfunktionen steuert. Die Steuertafel befindet sich an der rechten Seitenwand (siehe Abbildung 1 Die Einzugs- und Motordrehzahl werden mit einer „No Stress“-Funktion gesteuert, die sicherstellt, dass die Schnittbedingungen innerhalb der optimalen Grenzen bleiben. - Seite 15 Seite | 14 Zündschlüssel vollständig im Uhrzeigersinn drehen, um den Motor zu starten. Die Anzeige wechselt automatisch auf P1 Falls der Motor nicht startet, den Schlüssel in die Aus-Position drehen und den Prozess erneut starten. P1 zeigt Betriebsstunden und Ladeanzeigetext unten mittig auf dem Bildschirm an.
-
Seite 16: Anpassen Der Einzugsgeschwindigkeit
Seite | 15 Der Pin-Bildschirm zeigt automatisch jegliche Änderung an den Einstellungen an. P4 zeigt Vorglüh-Einstellungen an Zum Abstellen des Motors den Zündschlüssel vollständig gegen Vorglühen ermöglichen – Wahr den Uhrzeigersinn drehen. Zeit zum Vorglühen – 10 Zeit zum Starten des Motors – 3 Anpassen der Einzugsgeschwindigkeit 1 STEUERVENTIL - ANPASSEN EINZUGSGESCHWINDIGKEIT... -
Seite 17: Nothalt - Standardprogramm
Seite | 16 Nothalt – Standardprogramm Drücken Sie die ROTE SICHERHEITSSTANGE. Dadurch werden die Einzugswalzen sofort angehalten. Das Häckslerschwungrad dreht sich dann noch. Stellen Sie den Hebel auf Leerlauf und schalten Sie den Motor mit dem Zündschlüssel aus. Rote Stoppstange Rote Stopptaste Grüne Vorwärts- und Rückwärts-Taste Not-Halt (falls vorhanden) -
Seite 18: Nothalt - Orange Taste Standardprogramm
Seite | 17 Wenn eine dieser Funktionen fehlschlägt, dann schalten Sie die Maschine aus und ziehen Sie den Schlüssel vom Zündschalter ab. Wenden Sie sich an Redwood Global, und wenden Sie sich an den Kundendienst. Nothalt – Orange Taste Standardprogramm Drücken Sie die ROTE SICHERHEITSSTANGE. -
Seite 19: Zuführstau & Blockaden
Seite | 18 Um die Einzugswalzenrollen anzuhalten, drücken Sie die rote Stoppstange (1). Die Walzen halten sofort an. Oder drücken Sie die Nothalt-Taste und die gesamte Maschine wird heruntergefahren. Wenn eine dieser Funktionen fehlschlägt, dann schalten Sie die Maschine aus und ziehen Sie den Schlüssel vom Zündschalter ab. - Seite 20 Seite | 19 säubern Sie den Innenbereich der Einzugskammer sorgfältig mit einem Stück Holz. 7. Wenn der Bereich sauber ist, heben Sie die obere Einzugswalze mit dem Hebezeug an, entfernen Sie die M12 Sicherungsschraube zur Sicherung der oberen Einzugswalze, senken Sie die obere Einzugswalze ab und entfernen Sie das Hebezeug.
-
Seite 21: Raupenfahrwerk-Steuerung Und -Lenkung
Seite | 20 LOCKERN ODER ENTFERNEN SIE VOR DEM ANHEBEN DER EINZUGSWALZE DIE MUTTERN DER FEDERSPANNUNG AUF BEIDEN SEITEN SETZEN SIE DAS HEBEZEUG ZUM ANHEBEN DER OBEREN EINZUGSWALZE IN DIE AUSSPARUNG EIN UND HEBEN SIE SIE AN SETZEN SIE EINE M12 SCHRAUBE EIN, UM DIE EINZUGSWALZE IN GEÖFFNETER POSITION ZU SICHERN Abbildung 6... -
Seite 22: Transport
Seite | 21 Die Antriebssteuerungen befinden sich alle auf der Motorabdeckung und werden an der Vorderseite der Maschine oder auf dem herunterklappbaren Trittbrett stehend bedient. Mit den beiden äußeren Hebeln werden Drehrichtung und Geschwindigkeit des Raupenfahrwerks gesteuert. Bei gleichmäßiger Bedienung werden Vorwärts- und Rückwärtsgeschwindigkeit mit höherer Hebelbewegung erhöht. -
Seite 23: Pflege Des Gummi-Raupenfahrwerks
Seite | 22 Befestigen Sie die Maschine mithilfe der beiden Verzurrösen vorne und hinten an der Raupenfahrwerkbasis sicher am Transportfahrzeug. Verwenden Sie Seile, Ketten oder Spanngurte mit passenden Nennwerten. Stellen Sie sicher, dass keine Sicherung über Hydraulikschläuche geht oder diese einklemmt. - Seite 24 Seite | 23 Hydraulikölstand prüfen. Wenn die Maschine neu ist, kann der Ölstand bei erstmaliger Verwendung sinken. Regelmäßig überprüfen und auffüllen, bis der Pegel sich nicht mehr verändert. Falls ein Auffüllen erforderlich ist, vor dem Entfernen des Tankdeckels den Bereich gründlich reinigen, damit keine Fremdkörper in den Öltank gelangen.
-
Seite 25: Schmutzfilter
Seite | 24 Hydraulikmotoren der Einzugswalze führen, werden am wahrscheinlichsten beschädigt, da sie während des Betriebs ständig in Bewegung sind. Zusammen mit den Schläuchen müssen gleichzeitig sämtliche Dichtungen ersetzt werden. Schrauben der Motorhalterung am oberen und unteren Einzug wöchentlich prüfen. -
Seite 26: Anzugsmoment Der Befestigungsschrauben
Seite | 25 Anzugsmoment der Befestigungsschrauben Anzugsmomente für Befestigungsschrauben der Klassen 8.8 und 10.9 Klasse 8.8 Klasse 10.9 Nominales Nominales Max/Min Max/Min Anzugsmoment Anzugsmoment Anzugsmoment Anzugsmoment Größe 9,5/10,4 14.5 14/15,3 23,1/25,3 34/37,2 46/51 68/75 80/87 117/128 194/214 285/314 392/431 558/615 675/743 1050 961/1059... -
Seite 27: Wartungsplan
Seite | 26 Wartungsplan Wartungsplan Nach den Alle 8 Nach den Nach den Alle 20 Nach den Alle 50 Alle 100 Alle 200 Alle 250 ersten 5 Betriebsst ersten 10 ersten 20 Betriebsst ersten 50 Betriebsst Betriebsst Betriebsst Betriebsst Kubota Motor Häcksler Betriebsst unden... - Seite 28 Seite | 27 Wartungsplan Wartungsplan Alle 400 Alle 500 Alle 800 Alle 1000 Alle 1500 Alle 2000 Alle 3000 Alle 12 Alle 2 Alle 5 Kubota Motor Häcksler Betriebsst Betriebsst Betriebsst Betriebsst Betriebsst Betriebsst Betriebsst Monate Jahre Jahre unden unden unden unden unden...
-
Seite 29: Abdeckungen: Motor, Häckselkammer, Seitenwände
Seite | 28 Abdeckungen: Motor, Häckselkammer, Seitenwände 1 GESETZLICH VORGESCHRIEBENES TYPENSCHILD DES HERSTELLERS 2 2 x M12 SCHRAUBEN SICHERN DIE ABDECKUNG IN GESCHLOSSENER POSITION 3 SERIENNUMMER 4 VERRIEGELUNG, Abbildung 9 MOTORABDECKUNG Abbildung 10 1 ENTFERNUNG DER LINKEN SEITENWAND FÜR ZUGANG ZU ÖLFILTER UND EINZUGSFEDERANKER 2 6 x BEFESTIGUNGSSCHRAUBEN 3 HYDRAULIKÖL-FILTERGEHÄUSE... -
Seite 30: Motorraum
Seite | 29 1 OBERE EINZUGSWALZE, LOCH FÜR M12 SICHERUNGSSCHRAUBE 2 BEFESTIGUNGSSCHRAUBEN FÜR DIE ABDECKUNG DER HÄCKSELKAMMER 3 SEITENWÄNDE 4 OBERE EINZUGSWALZE, AUSSPARUNG FÜR HEBEZEUG Abbildung 11 Motorraum 1 ÖLPEILSTAB Abbildung 12 2 ÖLEINFÜLLDECKEL 3 EINFÜLLSTUTZEN DES KÜHLERS 4 SCHMUTZFILTER 5 VORRATSBEHÄLTER DES KÜHLERS 6 LUFTFILTER... - Seite 31 Seite | 30 HYDRAULIKÖLEINFÜLLDECKEL HYDRAULIKÖLSTAND- SCHAUGLAS SPANNSCHRAUBE DES PUMPENKEILRIEMENS KLEMMSCHRAUBEN DER HYDRAULIKPUMPE HYDRAULIKPUMPE Abbildung 13 Abbildung 14 1 UMLENKROLLE, SCHWUNGRAD- RIEMENSPANNER 2 TAPER-LOCK-HALTER, SCHWUNGRAD 3 SPANNUNGSEINSTELLUNG SCHWUNGRAD- ANTRIEBSRIEMEN 4 KRAFTSTOFFFILTER 5 SPANNUNGSEINSTELLUNG SCHWUNGRAD- ANTRIEBSRIEMEN...
- Seite 32 Seite | 31 Klingenwechsel WARNUNG – Beim Auswechseln der Klingen müssen Rigger-Handschuhe getragen werden WARNUNG – Es ist unerlässlich, dass nur Originalteile verwendet werden, die die korrekte Güte von Messer, Bolzen, Unterlegscheibe und Mutter gewährleisten 1. Häcksler ausschalten und Zündschlüssel abziehen 2.
-
Seite 33: Schärfen Der Klingen
Seite | 32 Messer dürfen nicht über die Verschleißmarke hinaus verwendet werden (Abb. 4). Bei Nichtbeachtung können Schäden an der Maschine, Verletzungen oder Lebensgefahr entstehen. Bild 2 Bild 1 Schärfen der Klingen Für eine optimale Leistung müssen die Klingen immer geschärft sein. Die sichere Mindestklingengröße nach dem Schärfen wird gezeigt in Abbildung 15 Nach dem Schärfen muss der Klingenspalt mithilfe einer Distanzscheibe neu eingestellt werden, siehe... - Seite 34 Seite | 33 1 SEITENAMBOSS 2 AMBOSS 3 KLINGENLÜCKE, AUSSEN 4 SCHWUNGRADKLINGE 5 KLINGENLÜCKE, INNEN Hydraulikölfilter Benutzen Sie Schutzhandschuhe aus Kunststoff, damit kein Öl auf Ihre Haut gelangt. Öl und Filter in einer umweltverträglichen Art und Weise entsorgen. 1. Der Aufschraubfilter ist über die linke Seitenwand zugänglich (siehe Abdeckungen ).
-
Seite 35: Öle, Flüssigkeiten Und Schmiermittel
Seite | 34 Öle, Flüssigkeiten und Schmiermittel Motoröl: HD SAE 15W40 Die Ölmengen für Ihren Motor entnehmen Sie bitte der mitgelieferten Kubota- Motorbetriebsanleitung. Hydrauliköl: ISO VG 46. Es wird empfohlen, das Öl zu prüfen und bis zur ROTEN LINIE im Schauglas nachzufüllen, wenn die Maschine kalt ist und auf einem ebenen Untergrund steht. - Seite 36 Seite | 35 Abbildung 17 SCHWUNGRAD-ANTRIEBSRIEMEN. SPANNUNG HIER PRÜFEN ANTRIEBSRIEMEN, HYDRAULIKPUMPE. SPANNUNG HIER PRÜFEN HYDRAULIKÖLSTAND IM SCHAUGLAS...
-
Seite 37: Batterie
Seite | 36 Batterie Batterie - Sicherheitsinformationen Batteriesäure ist stark ätzend. Tragen Sie beim Umgang mit einer Batterie aus Sicherheitsgründen eine Schutzbrille. Kippen Sie die Batterie nicht, da Säure aus den Entlüftungsöffnungen entweichen kann. Halten Sie Kinder von Säure und Batterien fern. Die Batterie setzt, wenn aufgeladen, hochexplosives Wasserstoffgas frei. -
Seite 38: Aufladen
Seite | 37 6. Lockern Sie die M8 Batterie-Klemmschraube. 7. Entfernen Sie die Batterie. Reinigen Sie sie mit einem feuchten Antistatiktuch zur Vermeidung elektrostatischer Entladungen und eines Explosionsrisikos. Laden Sie sie und überprüfen Sie ggf. den Elektrolytstand. 8. Reinigen Sie den Batterieträger. Tragen Sie einen dünnen Film Vaseline auf die Anschlüsse auf, um Korrosion zu vermeiden. -
Seite 39: Starthilfe
Seite | 38 Starthilfe Verwenden Sie nur ein standardisiertes Starthilfekabel nach DIN 72553 und folgen Sie den Anweisungen. Verwenden Sie nur Batterien derselben Spannung. Schalten Sie die Zündung an der Maschine und am Hilfsfahrzeug aus. Die beiden dürfen sich nicht berühren und alle Lichter/Geräte müssen ausgeschaltet sein. Bezugnehmend auf Abbildung 19, den Anschluss in der Reihenfolge 1 –... -
Seite 40: Teileliste
Seite | 39 Teileliste Berührungssensor, Trichterschacht... - Seite 41 Seite | 40 Sicherheitsvorhang Pos.-Nr. Teile-Nr. Beschreibung Menge 14-05-008 Sicherheitsvorhang 14-05-007 Vorhanghalterung 12-14-013 M8 Unterlegscheibe ISO 7089 12-14-014 M8 Federscheibe DIN 128 12-12-401 M8 x 25 LG 8.8 Sechskantschraube 4...
-
Seite 42: Häckselkammer, Baugruppe
Seite | 41 Häckselkammer, Baugruppe... - Seite 43 Seite | 42 Häckselkammer, Baugruppe – Unterer Einzug.
-
Seite 44: Häckselkammer, Baugruppe - Unterer Einzug & Amboss
Seite | 43 Häckselkammer, Baugruppe – Unterer Einzug & Amboss. -
Seite 45: Häckselkammer Baugruppe - Antrieb
Seite | 44 Häckselkammer Baugruppe – Antrieb... -
Seite 46: Häckselkammer Baugruppe - Schwungradantrieb
Seite | 45 Häckselkammer Baugruppe – Schwungradantrieb. Pos.-Nr. Teile-Nr. Beschreibung Menge 12-10-184 V Riemen 17 x 2040 mm, Optibelt 3... -
Seite 47: Häckselkammer, Baugruppe - Abdeckung Unterer Einzugswalze
Seite | 46 Häckselkammer, Baugruppe – Abdeckung unterer Einzugswalze. OBEN Pos.-Nr. Teile-Nr. Beschreibung Menge 12-12-504 M10 x 20 LG 8.8 Sechskantschraube 2 12-14-010 M10 Federscheibe DIN 128 12-14-009 M10 Unterlegscheibe ISO 7089 14-03-024 Einzugswalzenabdeckung... -
Seite 48: Auswerfer, Baugruppe
Seite | 47 Auswerfer, Baugruppe Pos.-Nr. Teile-Nr. Beschreibung Menge 12-19-056 Auswerfer-Befestigungselement, Baugruppe 12-20-001 Federstift mit Schlitz 10 Durchm. x 30 LG ISO 8752 12-10-005 M16 Schraube mit T-Steg 12-19-051 Auswerfer, Baugruppe 12-11-007 Gleitlager 12 ID, 16 AD, 22 Flansch x 10 LG 12-14-003 M12 Unterlegscheibe ISO 7089 12-13-003 M12 Stoppmutter ISO 7040 12-01-043 Abdeckhauben-Scharnierstift... -
Seite 49: Gehäuse, Obere Einzugswalze
Seite | 48 Gehäuse, obere Einzugswalze... -
Seite 50: Schwungrad, Baugruppe
Seite | 49 Schwungrad, Baugruppe... -
Seite 51: Schwungrad-Riemenspanner, Baugruppe
Seite | 50 Schwungrad-Riemenspanner, Baugruppe Pos.-Nr. Teile-Nr. Beschreibung Menge 12-12-1104 M16 x 110 LG 8.8 Sechskantschraube 12-14-019 M16 Federscheibe DIN 128 12-14-005 M16 Unterlegscheibe ISO 7089 12-11-011 6304 2RS Kugellager mit tiefer Rille 52 AD, 20 ID, 15 breit 2 12-01-036 Flache Spannrolle-2x 17 V Riemen 12-01-024 Flache Spannrolle, Welle, 2x 17 V Riemen 12-13-005 M16 Stoppmutter ISO 7040... -
Seite 52: Kraftstofftank, Baugruppe
Seite | 51 Kraftstofftank, Baugruppe Pos.-Nr. Teile-Nr. Beschreibung Menge 12-10-150 Kraftstoffeinfüllstutzen 12-10-151 Verschließbarer Tankdeckel (optional) 12-10-152 Kraftstofffilter 12-02-001 Kraftstofftank 35 L, geformt, Baugruppe 12-10-154 Kraftstofftank, 5 mm, Anschlussstutzen 12-10-153 Kraftstofftank, 5 mm, Gummidichtung 12-14-008 M12 Ummantelte Unterlegscheibe (Dowty) 12-10-027 Hohlschraube M12 12-10-026 Hohlschraube M12... -
Seite 53: Hydraulikpumpe, Baugruppe
Seite | 52 Hydraulikpumpe, Baugruppe... -
Seite 54: Hydraulik-Schaltplan
Seite | 53 Hydraulik-Schaltplan 1 Einzugswalze, Motoren 2 Raupenfahrwerk, Motoren 3 Zylinder, Raupenfahrwerkbreite 4 Prüfpunkte 5 Steuerventil 6 Rücklauffilter 10 Micron, 62 l/min, nominal 7 Öltank 8 Tandem-Hydraulikpumpe, 11ccm, 31 l/min. 9 Motor 10 kW pro Pumpe bei 160 Bar (13,6 PS) -
Seite 55: Elektrischer Schaltplan - Mechanischer Trichter & Trichter Mit Berührungssensor
Seite | 54 Elektrischer Schaltplan - Mechanischer Trichter & Trichter mit Berührungssensor... -
Seite 56: Aufkleber
Seite | 55 Aufkleber Bedeutung der Aufkleber: 1. Drosselbewegung in Relation zur Motordrehzahl. 2. CE-(Conformité Européenne or European Conformity)-Kennzeichnung. Herstellererklärung, dass das Produkt den grundlegenden Anforderungen der relevanten europäischen Gesundheits-, Sicherheits- und Umweltschutzvorschriften entspricht. 3. Zündschalter-Anschlag. 4. Gehör- und Augenschutz mit entsprechender Spezifikation muss getragen werden. -
Seite 57: Gesetzlich Vorgeschriebenes Typenschild Des Herstellers
Seite | 56 Gesetzlich vorgeschriebenes Typenschild des Herstellers Informationen zum gesetzlich vorgeschriebenen Typenschild des Herstellers entsprechend der Reihenfolge von oben nach unten ist wie folgt: 1. Produktionsunternehmen. 2. Typengenehmigungsnummer des Fahrzeugs und Baujahr. 3. 17-stellige Fahrzeugidentifikationsnummer (VIN) Bau. 4. Zulässiges Gesamtgewicht (zGG). -
Seite 58: Garantieerklärung
Seite | 57 Garantie Garantieerklärung 1. Redwood Global Ltd gewährleistet eine Garantie für alle Herstellungs- und Montagemängel der von ihm gelieferten Först Geräte. Diese Garantie gilt für einen Zeitraum von 12 Monaten ab dem Datum des Verkaufs an den ersten Endkunden. -
Seite 59: Ce-Zertifikat
Unit 86, Livingstone Road, Walworth Business Park, Andover, Hampshire. SP10 5NS. Großbritannien Redwood Global Ltd erklärt, dass seine: Häcksler in den nachfolgend aufgeführten Modellen TR8 auf Raupenfahrwerk Sind gemäß der folgenden EU-Richtlinien klassifiziert: Maschinenrichtlinie 2006/42/EG Elektromagnetische Verträglichkeit, Direktive 2004/108/EG und zudem den folgenden harmonisierten europäischen Normen entsprechen:...
