1
EN60669-1/ EN60669-2-1
18.51.8.230.0300
U
(110...230)V AC (50/ 60 Hz)
N
www.findernet.com
U
: 96 V AC
min
18.51
U
: 253 V AC
max
P: 1.5 VA (50Hz)/1 W
1 NO (SPST−NO)
10 A 250 V AC
AC1
2500 VA
AC15
450 VA
(230 V)
1000 W
(230 V)
350 W
CFL–LED (230 V)
300 W
(–10...+50)°C
IP40
8 mm
Max
:
2.5 mm
2
14 AWG
4
4a
4b
4c
1
2
IB1851001 - 04/13
1a
1b
1c
60 mm
60 mm
5
LUX
1
2
L
2
6
N
4 m
8 m
3
6a
A
B
C
MAGYAR
7
1

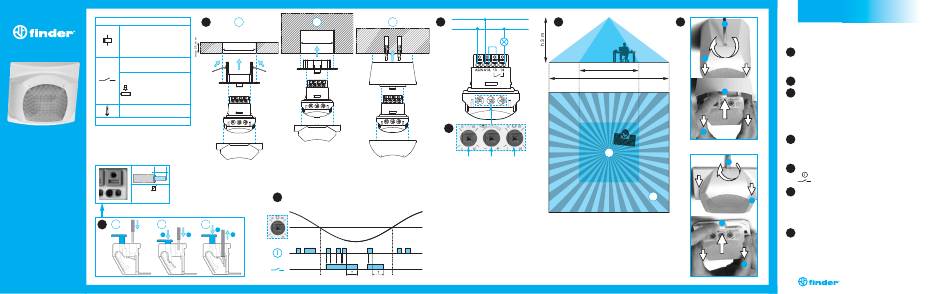

18.51 KOMBINÁLT KAPCSOLÓ
(fénykapcsoló + mozgás - és jelenlétérzékelő)
1
SZERELÉS
2
1a
Álmennyezetbe
1b
Falba süllyesztett szerelés
1c
Falon kívüli szerelés
2
BEKÖTÉSI VÁZLAT
3
3
BEÁLLÍTÁSOK
A: Kikapcsolási késleltetés (I=12 s; II= 3min; III=15 min; IV=35 min)
B: Érzékenység beállítása: a szenzor hozzáigazítása az alkalmazáshoz
a nem kívánt kapcsolások elkerülése érdekében
C: Megszólalás megvilágítási küszöbértéke
(I=1lx; II=10 lx; III=500 lx; IV= mozgásra bekapcsol, függetlenül
a megvilágítás értékétől (
4
4
NYOMÓCSATLAKOZÓS (PUSH-IN) BEKÖTÉS
4a
Tömör vezető vagy érvéghüvely
4b
Sodrott vezető
4c
Kötés bontása
1
5
MŰKÖDÉSI DIAGRAM
Érzékelt mozgás
Kimeneti záróérintkező
6
MOZGÁSÉRZÉKELÉS TARTOMÁNYA
6b
Mennyezet magassága: 3 m
2
Érzékelési tartományok:
6a
(4x4)m = jelenlétérzékelő és mozgásérzékelő
6b
(8x8)m = mozgásérzékelő
Érzékelési szög: 360º
3
7
SZÉTSZERELÉS
4
∞
lx)
