EN60669-1/ EN60669-2-1
18.51.8.230.0300
U
(110...230)V AC (50/ 60 Hz)
N
www.findernet.com
U
: 96 V AC
min
18.51
U
: 253 V AC
max
P: 1.5 VA (50Hz)/1 W
1 NO (SPST−NO)
10 A 250 V AC
AC1
2500 VA
AC15
450 VA
(230 V)
1000 W
(230 V)
350 W
CFL–LED (230 V)
300 W
(–10...+50)°C
IP40
8 mm
Max
:
2.5 mm
2
14 AWG
4
4a
4b
4c
1
2
IB1851001 - 04/13
1a
1b
1c
60 mm
60 mm
5
LUX
1
2
L
2
6
N
4 m
8 m
3
6a
A
B
C
DEUTSCH
7
1

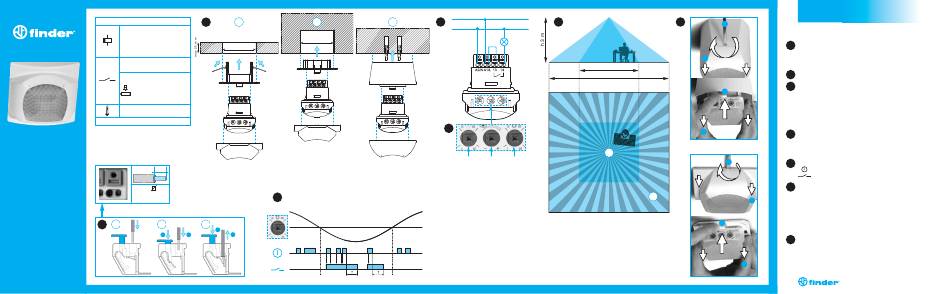

18.51 BEWEGUNGS- UND PRÄSENZMELDER
1
MONTAGE
1a
Montage in abgehängte Decken
1b
Unterputzmontage
2
1c
Aufputzmontage
2
ANSCHLUSS-SCHALTBILD
3
EINSTELLUNGEN
3
A: Abschaltverzögerung: (I=12 s; II=3 min; III=15 min; IV=35 min)
B: Empfindlichkeit einstellen: Anpassung des Sensors
entsprechend der Anwendung (Gegebenheiten, Ort)
um ungewollte Fehlschaltungen zu vermeiden.
C: Einstellbare Helligkeitsschwelle: (I=1lx; II=10 lx; III= 500 lx;
IV= Helligkeitsunabhängiges Einschalten (
4
4
ANSCHLÜSSE DER PUSH-IN - KLEMMEN
4a
Anschluss mit massiven Draht oder mit Aderendhülsen
4b
Anschluss mit mehrdrähtigen Draht (Litzendraht)
4c
Entfernen der elektrischen Verbindungen
1
5
FUNKTIONS-DIAGRAMM
Bewegungserfassung
Ausgangskontakt
6
ERFASSUNGSBEREICH
Deckenhöhe: 3 m
6b
2 Erfassungsbereiche:
2
6a
Präsenzmelder
(erfasst sitzende oder andere ruhende Tätigkeiten) = (4x4)m
6b
Bewegungsmelder
(erfasst Bewegungen von körperwarmen Objekten) = (8x8)m
3
Erfassungsbereich: 360°
7
DEMONTAGE
4
∞
lx)
